DOOSAN - PUMA TT2500SYIT-TUR-DOO-2008-00004
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

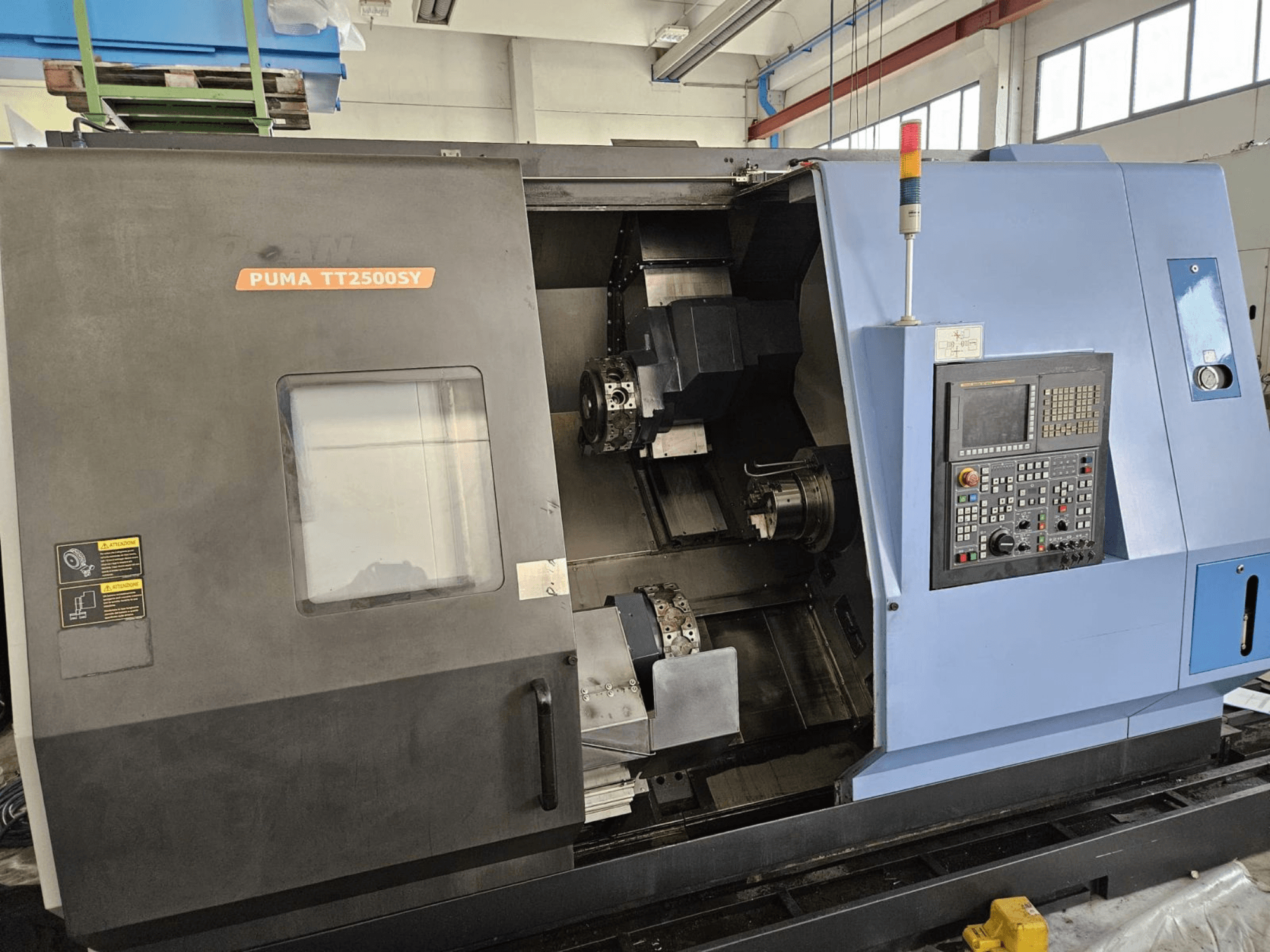

See 8-teljeline DOOSAN PUMA TT2500SY on valmistatud 2008. aastal. Selle ülemise revolveripea maksimaalne treimisdiameeter on 390 mm ja alumise revolveripea oma 300 mm, maksimaalne treimispikkus on 350 mm. Masinal on tugev 24-positsiooniline tööriistatorn ning X1- ja X2-telgede kiirliikumiskiirus on 20 m/min. Kui soovite kõrgekvaliteedilisi treimisvõimalusi, kaaluge DOOSAN PUMA TT2500SY mitme spindliga treipinki. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: DOOSAN
- aasta: 2008
- MUDEL: PUMA TT2500SY
- rakenduse tüüp: Treimine
- Asukoht: Itaalia
- seadme tüüp: Mitme Ketrusega Treipink
- juhtseadme tootemark: FANUC
Tehniline teave - DOOSAN PUMA TT2500SY
Kontrollseade
- Juhtimismärk: FANUC
- Juhtimismudel: Series 31i-MODEL A
Mõõtmed
- Masina kõrgus: 2480 mm
- Masina pikkus: 4050 mm
- Masina kaal: 12700 kg
- Masina laius: 2210 mm
Liikumine
- Telgede arv: 8
Tehnilised andmed
- Vastupidav spindel: Jah
- Ajendatud tööriistad: Jah
- Maksimaalne vara läbimõõt: 76 mm
- Pöörleva jõud: 26 kW
- Pöörlev kiirus: 3500 RPM
Lisainformatsioon
Telgede arv: 8 (X1, X2, Z1, Z2, Y, B, C1, C2)
Pöördeulatus töölaua kohal: 800 mm
Pöördeulatus sadula kohal: 620 mm
Maksimaalne treimisdiameeter: ülemine revolver 390 mm; alumine revolver 300 mm
Soovitatav treimisdiameeter: 255 mm
Maksimaalne treimispikkus: 350 mm
Pea-/vasaku spindli mootori võimsus (30 min / pidev): 26 / 22 kW
Peavõlli/vasaku võlli ots: ASA A2-8
Parema/abispindli maksimaalne pöörlemiskiirus: 3500 p/min
Parema/abispindli mootori võimsus (30 min / pidev): 26 / 22 kW
Parema/abispindli ots: ASA A2-8
C-telje indekseerimine (C1 ja C2): 360° 0,001° sammuga
Ülemise revolveripea liikumisulatus (X1/Z1/Y): 255 / 800 / 120 mm (±60 mm Y)
Alamrevolverliikumine (X2/Z2): 190 / 900 mm
Abispindli B-telje liikumisulatus: 810 mm
Kiirliikumine (X1/X2): 20 m/min
Kiirliikumine (Z1/Z2/B): 24 m/min
Kiirliikumine (Y): 7,5 m/min
Revolveripeade arv: kokku 24 (12 ülemist + 12 alumist)
Tööriistade tüüp/liides: BMT65P
Indekseerimisaeg: 0,2 s
Pöörleva tööriista spindli pöörlemiskiirus: 4000 p/min
Pöörleva tööriista mootori võimsus (15 min / pidev): 5,5 / 1,5 kW
Masina toitevõimsus: 95,77 kVA
Lisaseadmed
Laastude konveier
Erinevad staatilised tööriistahoidikud
Pöörlevad tööriistahoidikud
Padrunid mõlemal spindlil
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
