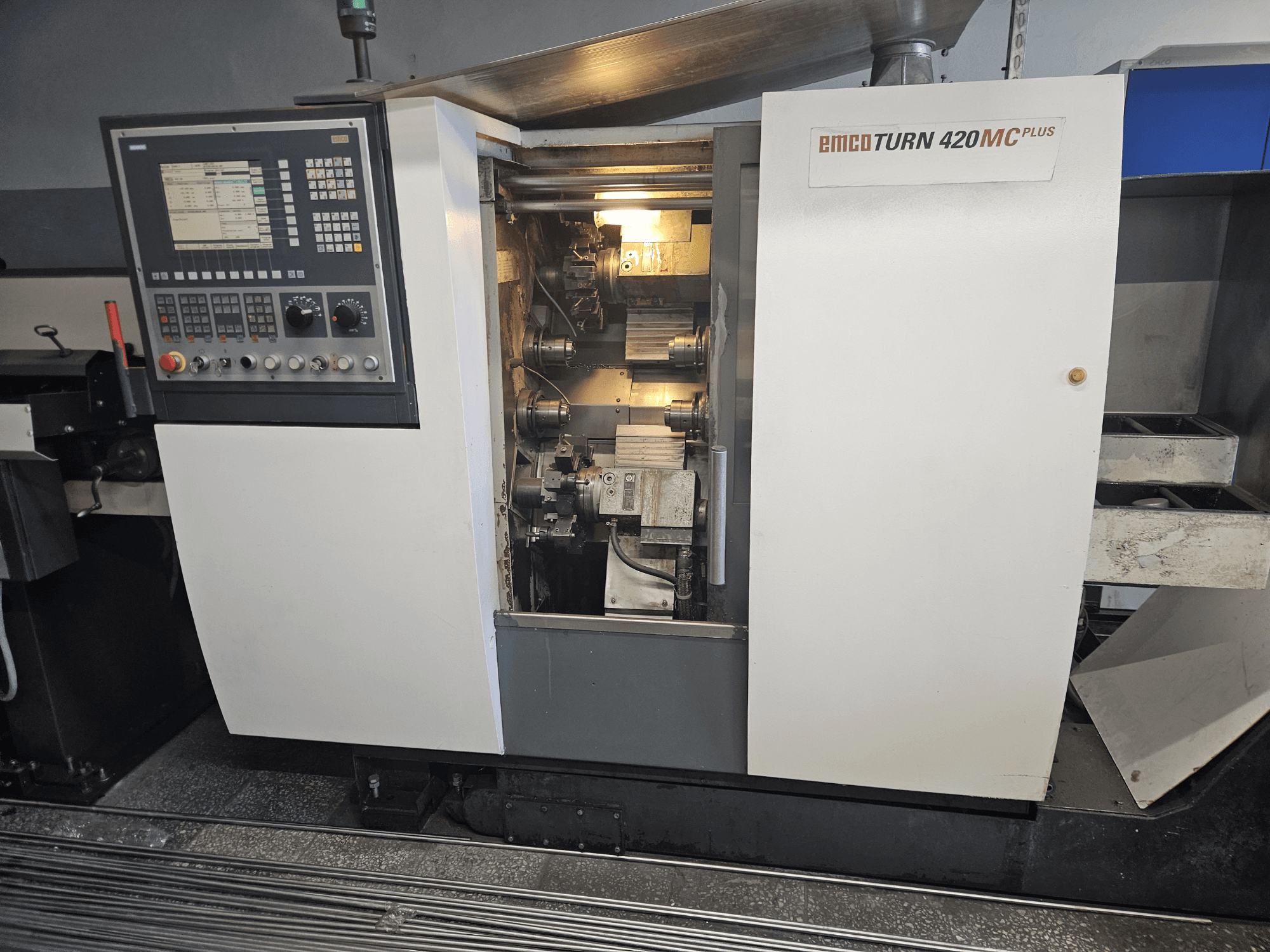

EMCO TURN 420 MC Plus mitmikspindliline masin, esiplaanil on näidatud juhtpaneel ja sisemised komponendid.
EMCO TURN 420 MC Plus mitmikspindliline masin, esiplaanil on näidatud juhtpaneel ja sisemised komponendid.

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

16.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 4-teljeline EMCO Turn 420 MC Plus on toodetud 2005. aastal. Selle maksimaalne treimisläbimõõt on 100 mm ja detaili maksimaalne pikkus 600 mm. Tööpingil on võimas spindli pöörlemiskiiruse vahemik 0-5000 p/min ja 24-kohaline tööriistavahetaja. Kui otsite kvaliteetseid treimisvõimalusi, siis kaaluge meie müügil olevat EMCO Turn 420 MC Plus mitmeväljalist treipinki. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: EMCO
  • aasta: 2005
  • MUDEL: Turn 420 MC Plus
  • rakenduse tüüp: Treimine
  • Asukoht: Poola
  • seadme tüüp: Mitme Ketrusega Treipink
  • juhtseadme tootemark: SIEMENS

Tehniline teave - EMCO Turn 420 MC Plus

Kontrollseade

  • Juhtimismärk: SIEMENS
  • Juhtimismudel: SINUMERIK 840D with EMCO specials

Mõõtmed

  • Masina kõrgus: 2200 mm
  • Masina kaal: 2900 kg
  • Masina laius: 2200 mm

Liikumine

  • Telgede arv: 4
  • X-telje liikumine: 78 mm
  • Y-telje liikumine: 210 mm

Tehnilised andmed

  • Vastupidav spindel: Jah
  • Ajendatud tööriistad: Jah
  • Maksimaalne vara läbimõõt: 26 mm
  • Pöörlev kiirus: 5000 RPM

Lisainformatsioon

  • Tingimus: Väga hea; ühendatud ja valmis testimiseks

  • Tehnilised andmed:

    • Kiikumine slaidi kohal: 160 mm

    • Põhispindel kuni vastusspindel: 408 mm

    • Maksimaalne treimisläbimõõt: 100 mm

    • Maksimaalne detaili pikkus: 600 mm

    • Maksimaalne varraste läbimõõt: 26 mm

  • Liikumine:

    • X/Z: 78 mm

  • Põhispindel:

    • Max: 38 Nm

    • Spindli adapter: 70 h5

    • Spindlilaager (esiosa ID): 60 mm

    • Spindli puur: 38 mm

  • Vastaspindel:

    • Pöörlemissagedus: kiirusvahemik: 0-5000 p/min

    • Pöördemoment: 38 Nm

    • Spindli adapter: 70 h5

    • Spindli laager (ID): 60 mm

    • Klambri pikkus (Ø26 mm): umbes 100 mm

    • Liikumine (Z2): 233 mm

  • C-telg:

    • Eraldusvõime: 0.001°

    • Kiirliikumine: 1000 rpm

    • Positsioneerimine: 3°

  • Ajami võimsus:

    • Võimsus: 9 kW

  • Tööriistavahetaja:

    • Tööriistavahetus: Tööriistavahetus: Tööriistavahetus: Tööriistavahetus: Tööriistavahetus: Tööriistavahetus: Tööriistavahetus: Tööriistad: 2 × 12

    • VDI-võlli: VDI 16

    • Tööriista suurus (ruudukujuline): 16 × 16 mm

    • Puurvarda läbimõõt: 25 mm

    • Indekseerimisaeg: 0,4 sekundit

  • Ajatavad tööriistad:

    • Kiiruse vahemik: 1: 0-5000 p/min

    • Maksimaalne pöördemoment: 3 Nm

    • Maksimaalne võimsus: 1,6 kW

    • Tööriistade arv: 2 × 4

  • Söötmisajamid:

    • X/Z; X1/Z1: 12/20 m/min

    • Söötmisjõud X: 3000 N

    • Söötmisjõud Z: 3000 N

    • Kiirendusaeg: 0,1 sek

  • Jahutusvedeliku süsteem:

    • Mahuti maht: 200 L

    • Pumba võimsus: 0,57 kW

  • Energiatarve: 0,0 kW (0,0 kW):

    • Ühendatud koormus: 15 kVA

    • Tarnerõhk: 6 baari

    • Toitekogus: 300 L/h

  • Mõõdud:

    • Keskmine kõrgus (ülevalt/alla): 1179 / 1030 mm

    • Ruumala (laius × sügavus): 2200 × 1386 mm

Lisavarustus

  • Tarvikute ja tööriistahoidikute komplekt on kaasas

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
