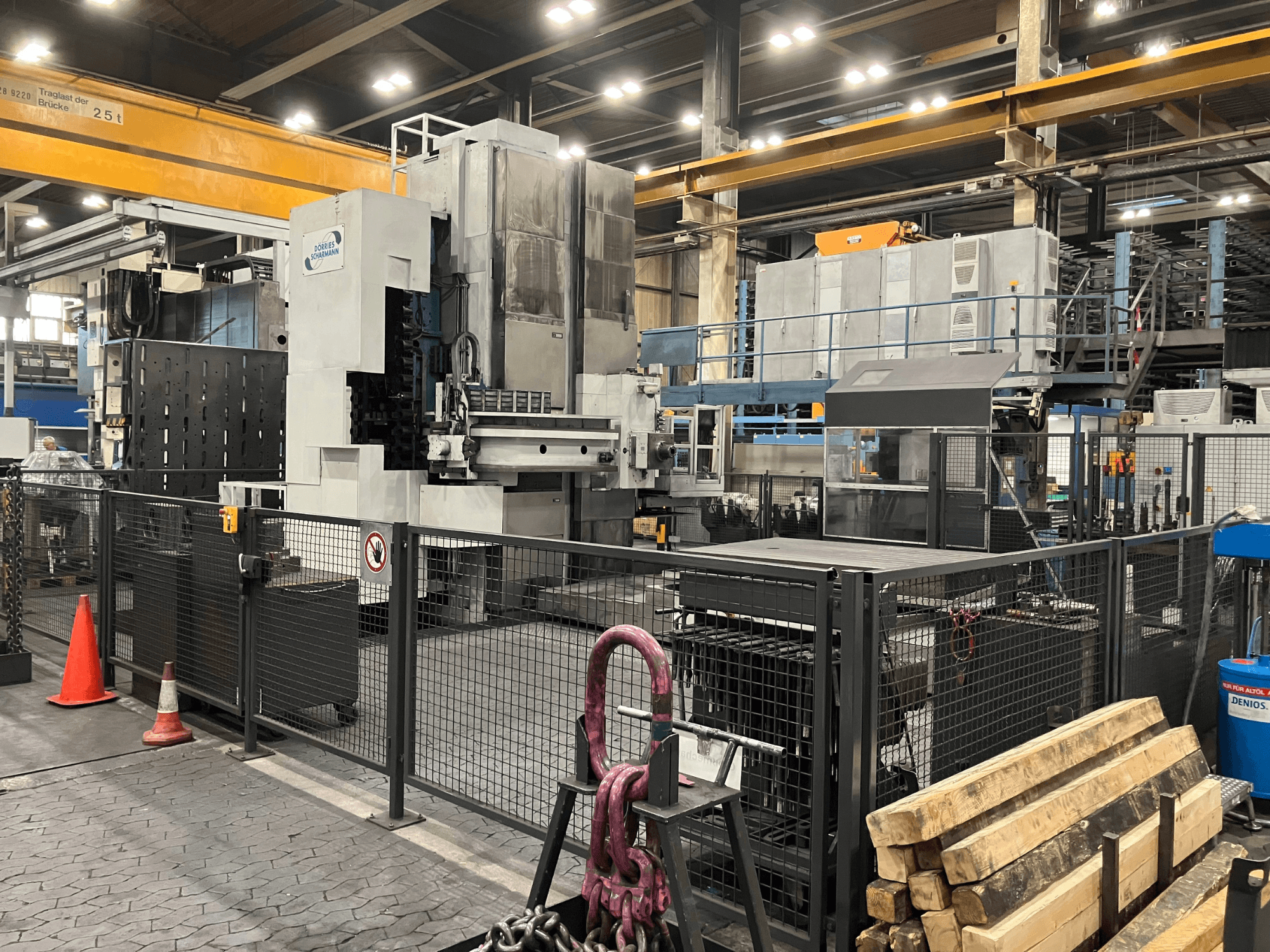

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Tehnilised andmed

* Juhtimissüsteem: Heidenhain iTNC 530

* X-telje liikumisulatus: 2 500 mm

* Y-telje liikumisulatus: 2 500 mm

* Z-telje liikumisulatus: 800 mm

* W-telje liikumisulatus: 700 mm

* V-telje liikumisulatus: 1 500 mm

* B-telg: 360°

* Töövõlli läbimõõt: 150 mm

* Tööriistahoidja: ISO 50 DIN 2079

* Hammasülekande astmete arv: 3

* Laua mõõtmed: 2 000 × 2 500 mm

* Laua kõrgus: 1 050 mm

* Laua kandevõime: 25 000 kg

* V-telje liikumiskiirus: 1–10 000 mm/min

* B-telje liikumiskiirus: 2,4 p/min

* X/Y/Z/W kiirliikumine: 10 000 mm/min

* X/Y/Z/W liikumiskiirus: 1–10 000 mm/min

* Portaalipalkide ristlõige: 325 × 325 mm

* Tööriistamagasin: kettmagasin

* Tööriistamagasini mahutavus: 40 tööriista

* Tööriista maksimaalne läbimõõt: 340 mm

* Puurvarraste maksimaalne läbimõõt: 500 mm

* Tööriista maksimaalne pikkus: 500 mm

* Tööriista maksimaalne kaal: 40 kg

* Tööriistamagasini kiirliikumiskiirus: u. 40 m/min

* Tööriistamagasini aeglane liikumiskiirus: u. 1,2 m/min

* Jahutussüsteem: jahutusvedelik läbi spindli

* Jahutussüsteem: välised jahutusdüüsid

* Jahutusvedeliku filtreerimine: paberlindifilter

* Protsessi jälgimine: adaptiivne juhtimine

* Käsiratas: HR 550 FS

* DNC: Heidenhain DNC

* Koormusele kohanduv juhtimine: Jah

* KinematicsOpt: Jah

* Üldised programmi seaded: Jah

* HDR ja SIK: Jah

Lisavarustus / tarvikud

* WFK 100 S

* WFK 50 S

* Freesipea automaatne kinnitamine

* Freesipea automaatne kinnitamine

* Freesipea ajam juhitava võlli kaudu

* Tööriista jahutus 4 pihustiga

* Laastude konveier

* Pöördemomendi seire

* Asukoha näidikud

Ümberehitus / moderniseerimine 2013. aastal

* CNC-juhtimissüsteem: Heidenhain iTNC 530

* 19-tolline TFT-värviline lameekraan BF 760

* TE 745 puutetundlik ekraan integreeritud masina juhtpaneeliga

* HR 550 FS elektrooniline käsiratas koos võre ja ühenduskomponentidega

* HDR ja SIK

* Üldised programmiseaded

* KinematicsOpt

* Koormusele kohanduv juhtimine

* Heidenhain DNC
