➤ Kasutatud Dugard EAGLE 200 müügiks | gindumac.com

Kuva algkeeles

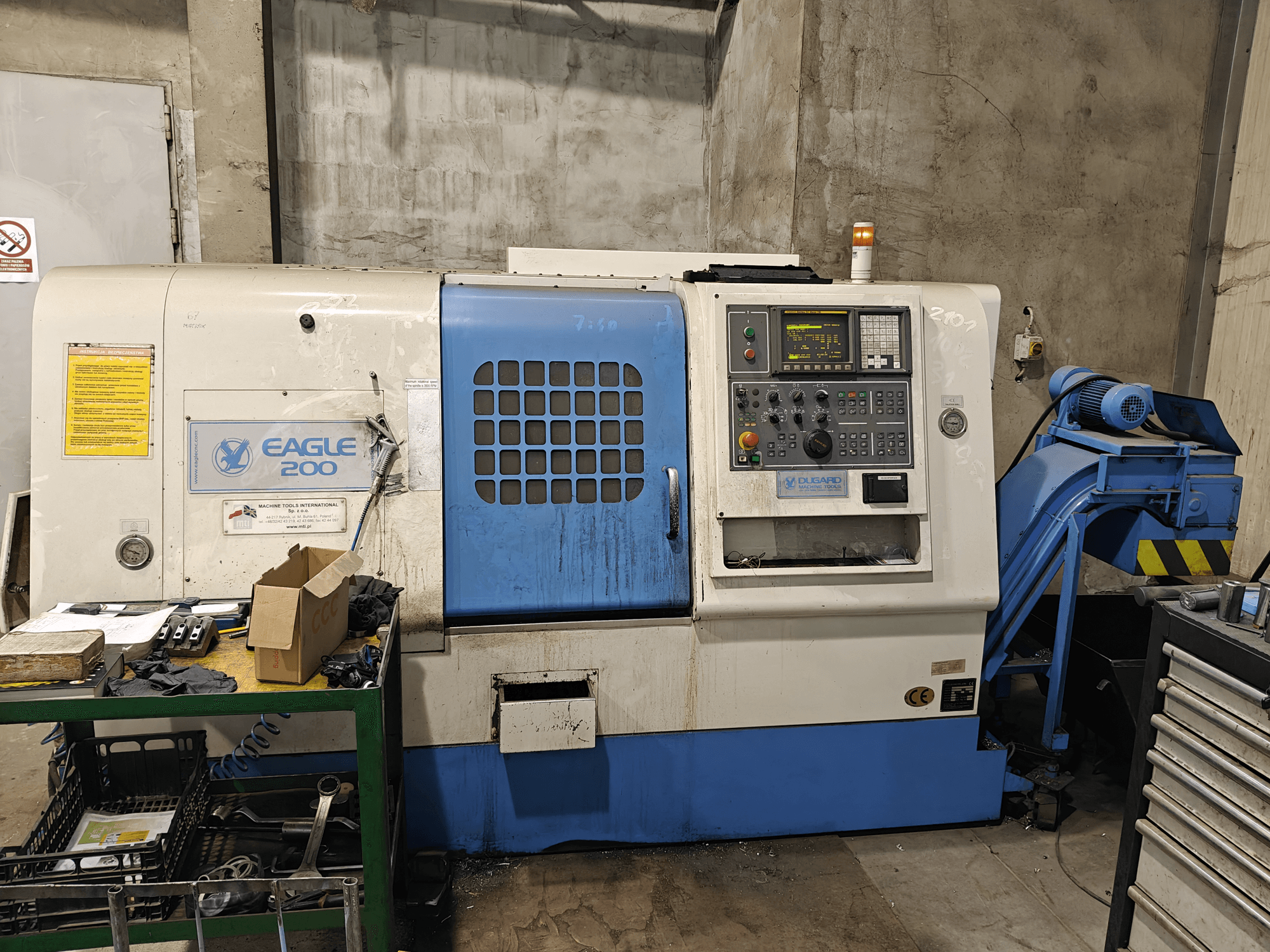

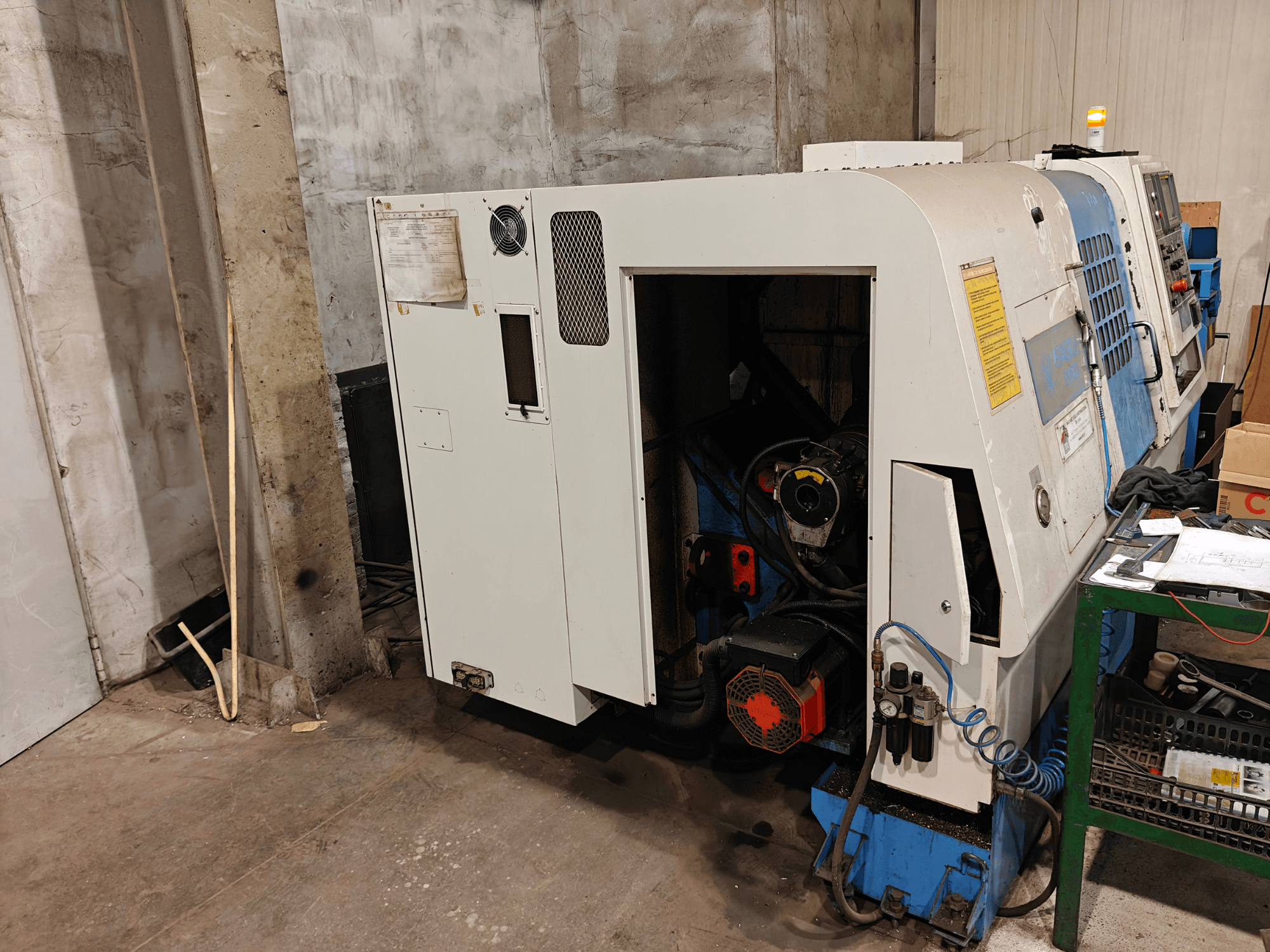

See Dugard Eagle 200 on toodetud 2005. aastal. Tugev horisontaalne treipink, mille maksimaalne treimisläbimõõt on 280 mm ja pikkus 508 mm. Selle põhispindli avaus on ø62 mm ja varraste mahutavus ø52 mm. Spindel töötab kiirusel kuni 4500 p/min, mida toetab FANUCi mootor. Sobib ideaalselt täpseteks treimistöödeks. Võtke meiega ühendust, kui soovite selle masina kohta lisateavet.

Ülevaade

kaubamärk: Dugard
aasta: 2005
MUDEL: EAGLE 200
tootmistunnid: 15731
rakenduse tüüp: Treimine
Asukoht: Poola
seadme tüüp: Horisontaalsed treipingid
juhtseadme tootemark: FANUC

Tehniline teave - Dugard EAGLE 200

Kontrollseade

Juhtimise mark: FANUC
Juhtimise mudel: Series 0i Mate-TB

Mõõtmed

Masina kaal: 3400 kg

Liikumine

X-telje liikumine: 176 mm
Z-telje liikumine: 520 mm

Tehnilised andmed

Spindli võimsus: 11 kW
Spindli kiirus: 4500 RPM

Lisainformatsioon

Võimsus
- Maksimaalne pööramise läbimõõt: 280 mm
- Maksimaalne treipikkus: 508 mm
Teljeteed ja rapsid
- Z-telje mootori võimsus: 1,4 kW (1,8 HP)
- Z-telje kiirenduskiirus: 30 m/min
- X-telje mootori võimsus: 1,4 kW (1,8 HP)
- X-telje kiiruse kiirus: 30 m/min
Spindel
- Spindli puur: ø62 mm
- Raua maht: ø52 mm
- Spindli nina/tüüner: ASA A2-6
- Koonusnurk (koonilisus): 1/20
Tööriistad/tüürid
- Revolutsioonitüüp: Hüdrauliline kinnitus
- Maksimaalne tööriistade arv: 10
- Puurimisseadme läbimõõt / avade arv: ø32 mm / 5
- Treipingi varre suurus / teenindusavade arv: 20 mm × 20 mm / 5
Tailstock
- Tööpesa tüüp: Fikseeritud
- Tailstocki koonus: MK4
- Hülsi läbimõõt: ø75 mm
- Varruka liikumine: 425 mm (märkus: allpool on märgitud ka 100 mm, nagu ette nähtud).
- Hülsihülsi liikumine: 100 mm (nagu ette nähtud)
Mõõtmed ja kaal
- Aluse kõrgus spindli keskpunktini: 900 mm
- Voodi ja spindli keskpunkti vaheline kaugus: 290 mm
- Jalajälg: 3429 mm × 2569 mm
