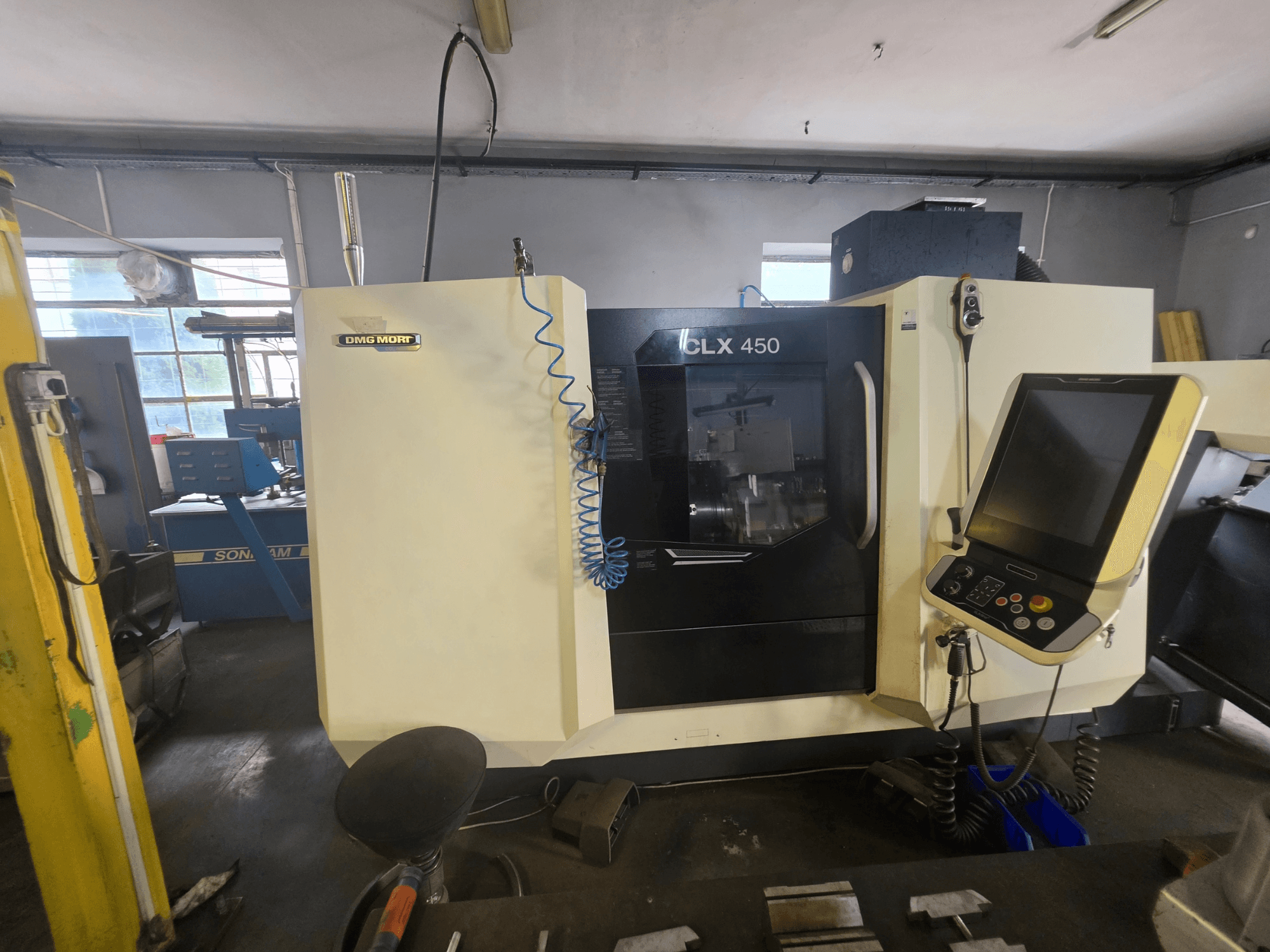

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Juhtimissüsteem: Siemens 840D koos ShopTurniga

• HMI: DMG MORI SLIMline Multi-Touch, 19-tolline puutetundlik ekraan

• Spindli töötundid: umbes 2 928 h

Töövõimsus ja teljed

• Teljed: X, Y, Z; C-telg pea- ja vastuspindlil

• Maksimaalne treimisdiameeter: 400 mm

• Pöörlemisulatus aluse kohal: 700 mm

• Pöördeulatus ristliuguri kohal: 370 mm

• Kiirliikumine: X/Z 30 m/min; Y 22,5 m/min

Põhivõll

• Spindli ots: A2-8

• Varraste läbimõõt: 80 mm

• Võimsus: 25,5 kW (40% ED) / 17 kW (S1)

• Pöördemoment: 426 Nm (40% ED) / 283 Nm (S1)

• Diferentsiaalne kinnitusrõhu funktsioon

Vastuspindel

• Maksimaalne pöörlemiskiirus: 5 000 p/min

• Spindli ots: A2-6

• Võimsus: 14 kW (40% ED) / 13 kW (S1)

• Pöördemoment: 192 Nm (40% ED) / 171,5 Nm (S1)

• Diferentsiaalne kinnitusrõhu funktsioon

• Padruni sisemine loputus

• Abipinkide funktsioon

Tööriistatorn ja ajamiga tööriistad

• 12-positsiooniline VDI 40 tööriistatorn 6 täiendava BT-jaamaga

• Ajamiga tööriistad: kuni 4 000 p/min

• Ajamiga tööriista võimsus/pöördemoment: 5,44 kW (40% ED) / 20 Nm (40% ED)

Varustus/lisavarustus (masinasse integreeritud)

• Seadistamispakett: 12-baarne jahutusvedeliku toitesüsteem; 5-baarne jahutusvedeliku pesupüstol

• Ohutu kinnituspakett

• Ühenduvus: DMG MORI IoTconnector; DMG MORI Messenger V4

• Siemensi tarkvara lisavõimalused: Multi Threading 2.0; muutuva kiirusega spindel; Y-telje lõiketsükkel; soonikupuurimise tsükkel

Elektrilised andmed

• Toitepinge: 400 V ±10%, 50 Hz

• Faasid: L1, L2, L3, N, PE

• Ühendatud koormus: 39 kVA

• Maksimaalne nimivool: 56 A
