DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

Name: DMG MORI MORI NLX 2500/700 SY
Brand: DMG MORI
SKU: DE-TUR-DMG-2023-00004
Price: 260000 EUR
Availability: InStock

260.000 €

gindumaci hinnakiri

(Ex works)

küsige ametlikku pakkumist

Külastage masinat

tehke vastupakkumine

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Kasutatud DMG MORI MORI NLX 2500/700 SY | Horisontaalne treipink

Kuva algkeeles

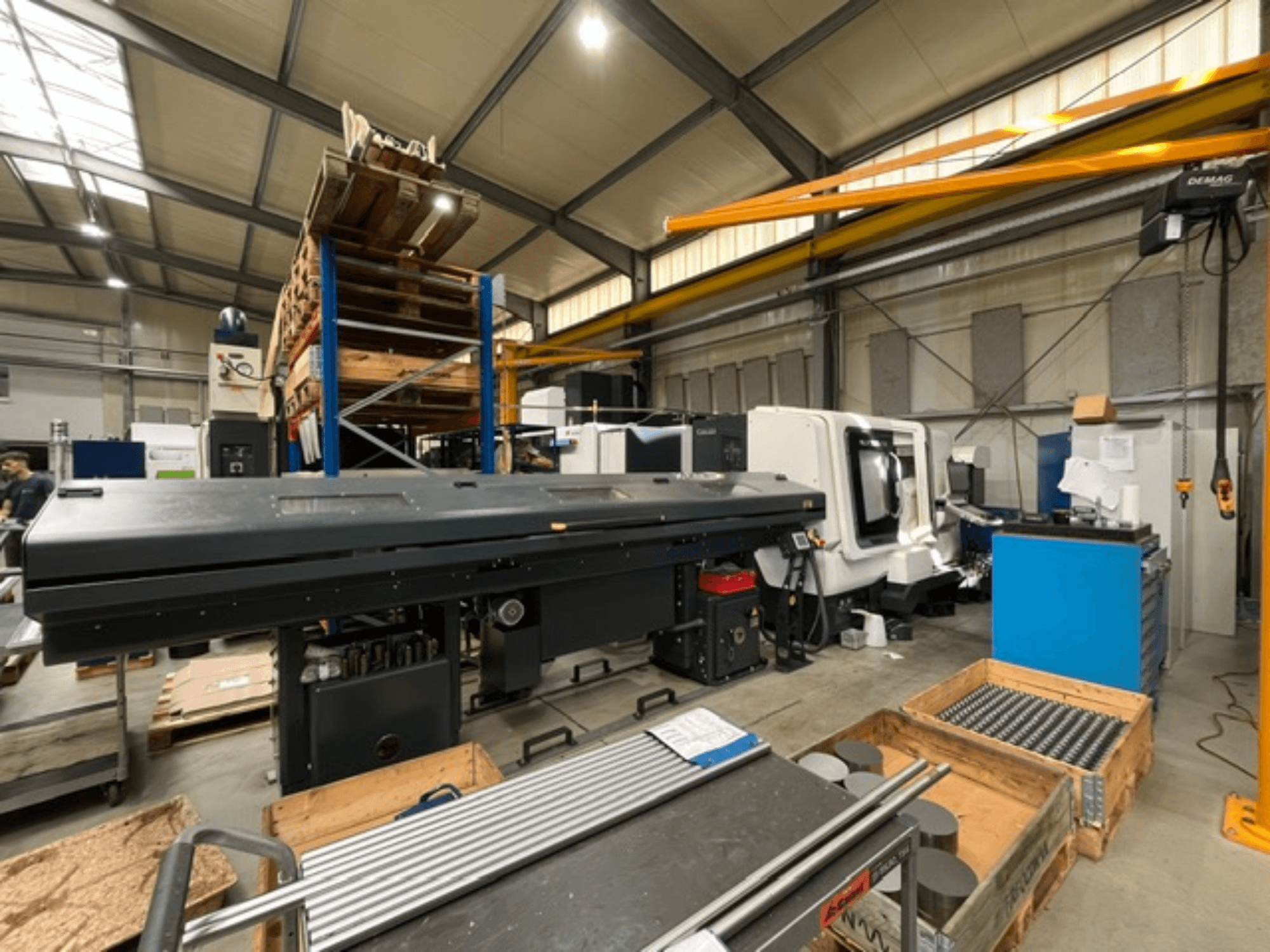

See 5-teljeline DMG MORI MORI NLX 2500/700 SY on valmistatud 2023. aastal. Selle treimispikkus on 700 mm ja sellel on võimas peavõll, mille maksimaalne pöörlemiskiirus on 4 000 p/min. Masin on varustatud 12-positsioonilise revolveripeaga ja integreeritud automatiseerimissüsteemiga, mis tagab tõhusa detailide käitlemise. Kui otsite kõrgekvaliteedilisi treimisvõimalusi, kaaluge meie müügis oleva horisontaalse treipingi DMG MORI MORI NLX 2500/700 SY ostmist. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

kaubamärk: DMG MORI
aasta: 2023
MUDEL: MORI NLX 2500/700 SY
tootmistunnid: 1904
rakenduse tüüp: Treimine
Asukoht: Saksamaa
seadme tüüp: Horisontaalsed treipingid
juhtseadme tootemark: MITSUBISHI

Tehniline teave - DMG MORI MORI NLX 2500/700 SY

Kontrollseade

Juhtimismärk: MITSUBISHI
Juhtimismudel: M730UM

Liikumine

Telgede arv: 5
X-telje liikumine: 260 mm
Z-telje liikumine: 795 mm

Tehnilised andmed

Vastupidav spindel: Jah
Ajendatud tööriistad: Jah
Pöörleva jõud: 18.5 kW
Pöörlev kiirus: 4000 RPM
Tööriistakohtade arv: 12

Lisainformatsioon

- Juhtseade: MITSUBISHI M730UM koos CELOS-süsteemiga (MAPPS V) 21,5-tollisel mitmekordsel puutetundlikul ekraanil ERGOline Touch

- Treimispikkus: 700 mm

- Peavõll (võll 1): 18,5/18,5/15 kW (25 % ED/50 % ED/pidev), 4000 p/min, JIS A2-8 võlliots, võlli ava Ø91 mm

- Peavõlli padrun: 10-tolline hüdrauliline 3-lõuaga padrun (Kitagawa BR10A821, Ø254 mm) õõnsa kinnituscilindriga (varraste läbimõõt Ø80 mm)

- Vastuspindel (pindel 2): 11/7,5 kW (25% ED/pidev), 6 000 p/min, JIS A2-5 spindli ots, spindli ava Ø43 mm

- Vastuspindli kinnitus: 6" hüdrauliline 3-lõuaga kinnitus (Kitagawa BR06A521E, Ø170 mm) täisklambriga

- Revolverpea: 12-positsiooniline BMT60 revolverpea 10 000 p/min kiirusega ajamiga tööriistadega (võimsus 5,5/5,5/3,7 kW, pöördemoment 40/30/14 Nm)

- Y-telje liikumisulatus: ±50 mm (kiirliikumine 10 m/min)

- X-telje otsemõõtesüsteem: magnetiline lineaarskaalasüsteem (eraldusvõime 0,01 µm)

- Tööriista seadistaja: käsitsi reguleeritav pöörlev tööriista eelseadistaja spindlile 1 ja eemaldatav tööriista eelseadistaja spindlile 2

- Automatiseerimine ja detailide käitlemine: integreeritud detailide püüdur põhivõlli ja vastuvõlli jaoks (kuni Ø80 mm x 200 mm, maksimaalselt 3 kg), töödeldud detailide väljastamise konveierlint, pneumaatiline töödeldud detailide väljutaja (võll 2)

- Varraste etteandja ja liides: varraste etteandja liides (mitme tootja jaoks) koos Top Automazioni X-Files 380M 3 m varraste etteandjaga (varraste maksimaalne läbimõõt 80 mm)

- Jahutusvedeliku ja filtreerimissüsteem: Hingedega lintkonveier (väljastus paremal küljel), 0,8 MPa kõrgsurve-jahutusvedeliku pump, INTERLIT-pumbaseade 15 baari kõrgsurvepumbaga ja kahekordse padrunfiltriga, jahutusvedeliku pihusti

- Abiseadmed ja liidesed: õliudu koguja liides (ühendusava Ø150 mm), 3-faasiline autotransformaator (45 kVA, 400 V/200 V, 50 Hz), topeltjalglüliti padrunite käitamiseks

- Masina töötunnid (HMI-ekraani andmete põhjal):

- Masina sisselülitusaeg: 8 120 tundi

- Programmi töötundid pea 1: 3 751 tundi

- Pea 1 kumulatiivne lõikamisaeg: 1 904 tundi

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
