Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

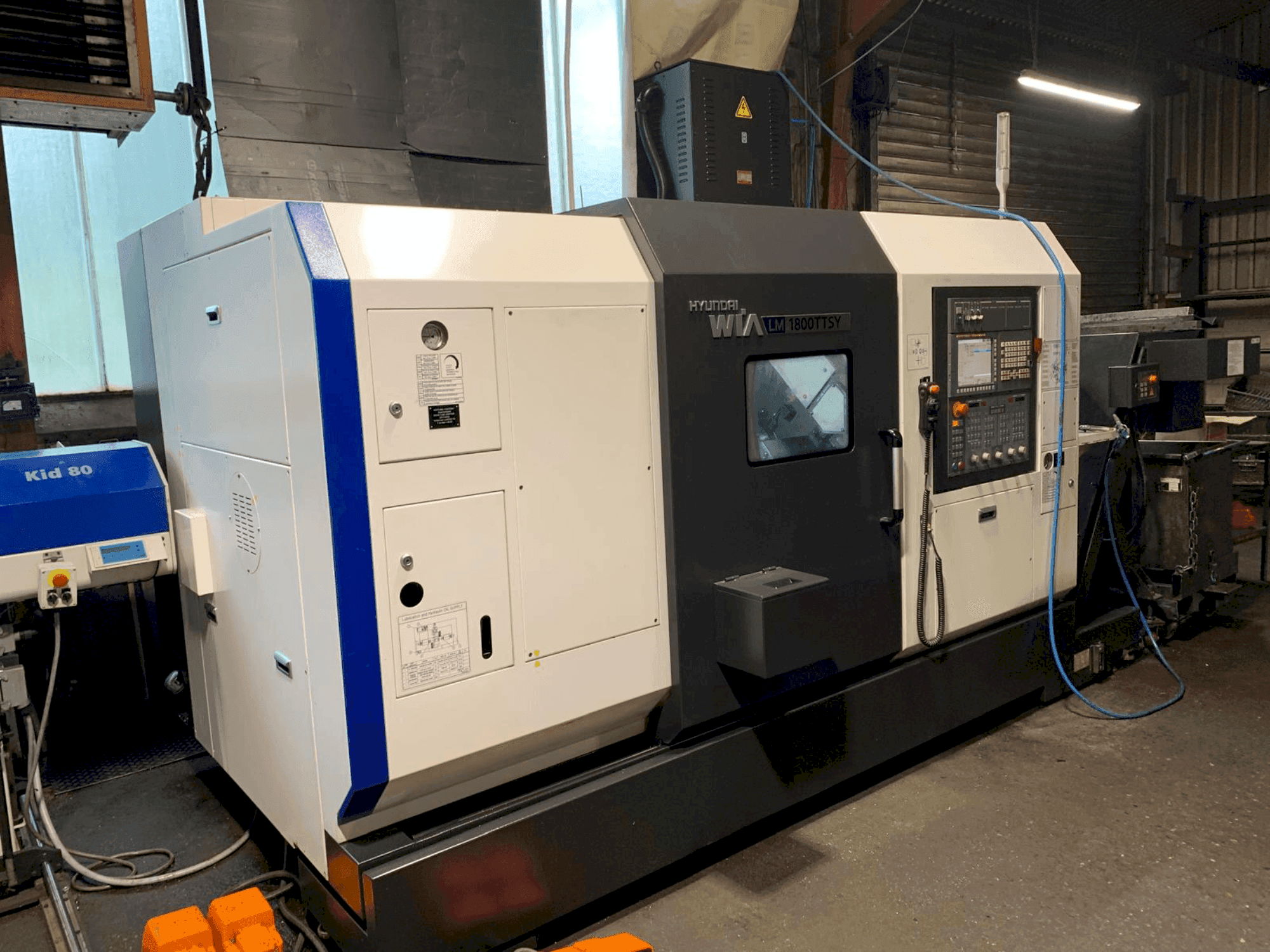

See 4-teljeline Hyundai Wia LM 1800TTSY horisontaaltreipink toodeti 2021. aastal. Sellel on põhi- ja vastuvõlliga kaldtreipink, kaks tornipead ja Y-telg koos käitatavate tööriistadega. Varustatud Fanuc F31i A juhtseadmega, toetab see pöörde läbimõõtu 230 mm ja pikkust 673 mm. Kui soovite saada kvaliteetseid treimisvõimalusi, kaaluge meie müügil olevat Hyundai Wia LM 1800TTSY masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Hyundai Wia
- aasta: 2021
- MUDEL: LM 1800TTSY
- tootmistunnid: 280
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: FANUC
Tehniline teave - Hyundai Wia LM 1800TTSY
Kontrollseade
- Juhtimise mark: FANUC
Liikumine
- Telgede arv: 4
- X-telje liikumine: 165 mm
- Y-telje liikumine: 50 mm
- Z-telje liikumine: 700 mm
Tehnilised andmed
- Spindli võimsus: 11 kW
- Spindli kiirus: 5000 RPM
- Jahutus läbi spindli: Jah
Lisainformatsioon
Täiendav varustus
- USB liides
- Kolmevärviline signaaltuli
- 1 komplekt pehmeid lõugasid
- Laastukonveier HS külgväljaviskega
- Trafo sh. kaabel
- Manuaalne suruõhupüstol
- Baarisööturi liides // Baarilaaduri liides
- Osade püüdja põhivõll
- Osade mahalaadija: Vastuvõlli osade mahalaadimise süsteem sh. osade konveierlint
- Tooriku väljatõukur / tooriku läbimõõt: 230 mm / tooriku X: 673 mm
Masina eelised
Masina tehnilised eelised
- Lineaarne (z) ja tasapinnaline (x/y) 45 kraadi
- Pööramise Ø: 230 mm // pööramise pikkus: 673 mm
- Padruni mõlema spindli suurus: 8 tolli (~210 mm)
- Torni c-telg, 0. 001° // torni y-telg, +- 50 mm - ülemine torn
- Käitavad tööriistad: 5000 p/min, 5. 5 kw
- 1 x aksiaalselt ajamiga tööriistad // 1 x radiaalajamiga tööriistad
- Automaatne tööriistasond
- Jahutusvedeliku paak 270 liitrit // standardne jahutusvedeliku otsik
- Sisejahutus 30 bar
- 30 baari jahutusvedeliku pump (60 hz)
Lisainformatsioon
Tugevalt vähendatud interferentsi kontuur Parem töödeldava detaili ligipääsetavus Töödeldava detaili stabiliseerimine aksiaalse tõmbe abil töödeldava detaili piduri vastu Padruni tüüp: SPANNTOP minipadrun Mudel: Axzug Padruni suurus: 65 Lühike koonus Standard: DIN ISO 702-1 Lühike koonus Suurus: Suurus 6 Kinnitusseadme pikkus: Esikülg 00 mm 155 Maksimaalne 00 mm 155. Läbimõõt: 165,00 mm Kinnitusasend: 65,00 mm Kinnitusseadme keerme: M102x1,5 Põhitõkesti konstruktsioon: Klambriga käivitamise tüüp: Elektriajamiga lisapadruni valikud: Jah Esipeatuse kinnitus: Jah Tasakaalu kvaliteet: 4,0 Tõmbetoru adapter vastavalt joonisele [ZCHN-i jaoks]: A054288.0009C Ühendus [kinnitusseadmest]: Sisekeerme kinnitusseadme Keerme tähis: M102x1,5 Kinnitusseadme Keerme pikkus: 17,00 mm Keermepositsiooni kinnitusseade: 65,00 mm Maksimaalne käivitusjõud: WHyfai Masin0 W: KIAer. Nimetus: LM1800TTSY-HSP Ühendus [tõmbetoru]: Välise keerme keerme tähistus: M74x1,5 keerme pikkus: 40,00 mm eesmine asend Tõmbetoru: 57,50 mm Kinnitussilindri käik: 17,50 mm Spindli läbimõõt 6:0 mm Spindli läbimõõt 6 66,00 mm SPANNTOP mini Padruni Axfix 65 KK6 Padruni tüüp: SPANNTOP mini Padruni Mudel: Axfix Padruni suurus: 65 Lühike koonus Standard: DIN ISO 702-1 Lühike koonus Suurus: Suurus 6 Padruni tüüp: SPANNTOP mini Padruni Mudel: Axfix Padruni Suurus: 65 Lühike Padruni S 7 S-2IN Kinnitusseadme pikkus: 138,00 mm Esiläbimõõt: 119,00 mm Maksimaalne välisläbimõõt: 167,00 mm Kinnitusasend: 50,00 mm Kinnitusseadme Keerme: M94x1,5 Põhiline tõkestuskonstruktsioon: Klambriga ajamiga tüüp: võimsusega käivitatav: jah. Tõmbetoru adapter vastavalt joonisele Kinnitusseadme jaoks [ZCHN]: A071618.0004C Ühendus [kinnitusseadmest]: Sisekeerme kinnitusseadme Keerme tähistus: M94x1,5 Kinnitusseadme Keerme pikkus: 17,00 mm Keerme positsioon: Maksimaalne positsioon: 0 mm. 45,00 kN Masina Tootja: Hyundai WIA Masina tähistus: LM1800TTSY-GSP Ühendus [tõmbetoru]: Väliskeerme Keerme tähis: M74x1,5 Keerme pikkus: 40,00 mm Esiasend Tõmbetoru: 57,50 mm Põletustoru 5 mm. Läbimõõt: 76,00 mm Tõmbetoru siseläbimõõt: 66,00 mm
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
