Pinacho - STH 400-105×3000 DE-TUR-PIN-2017-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

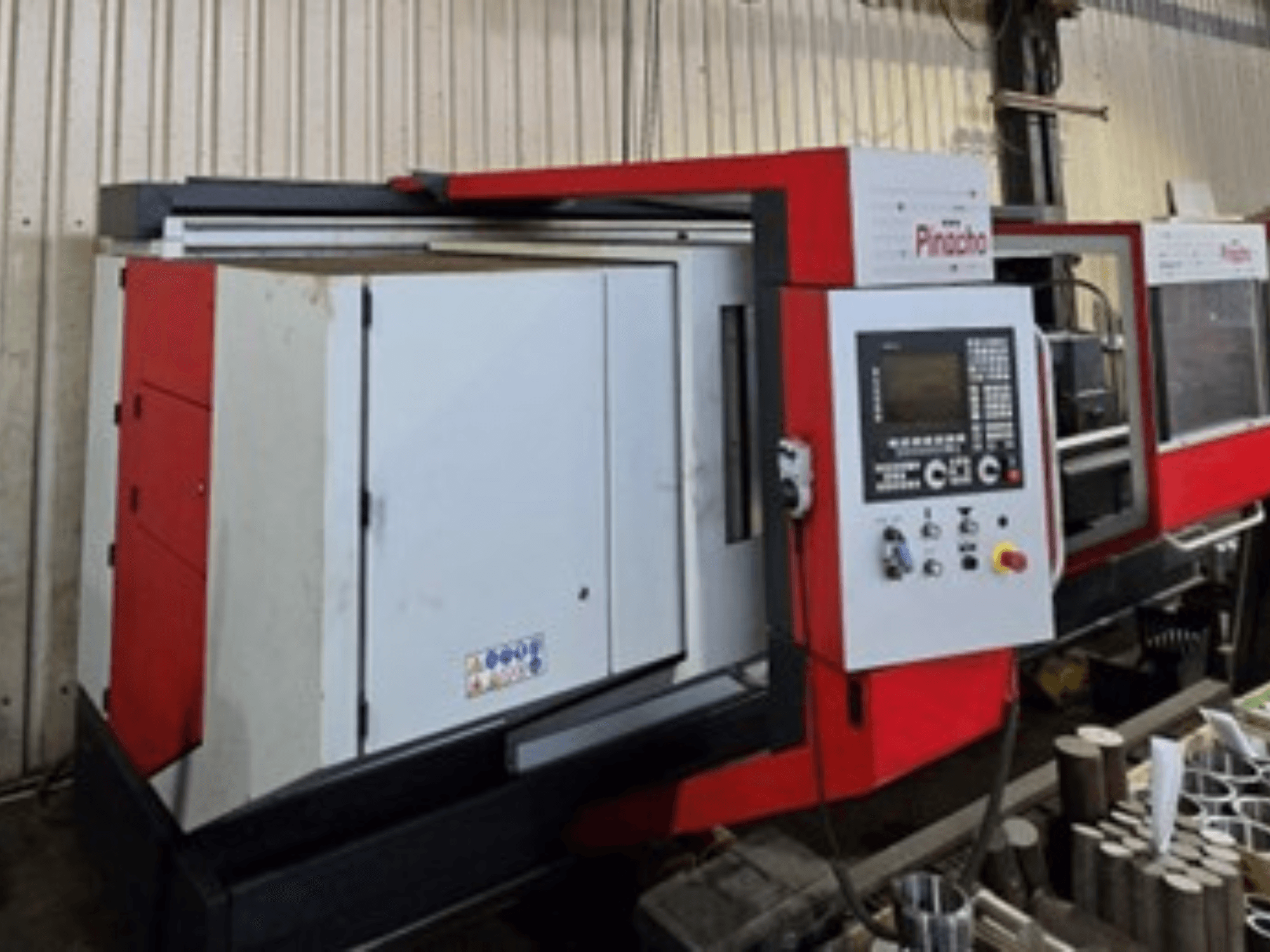

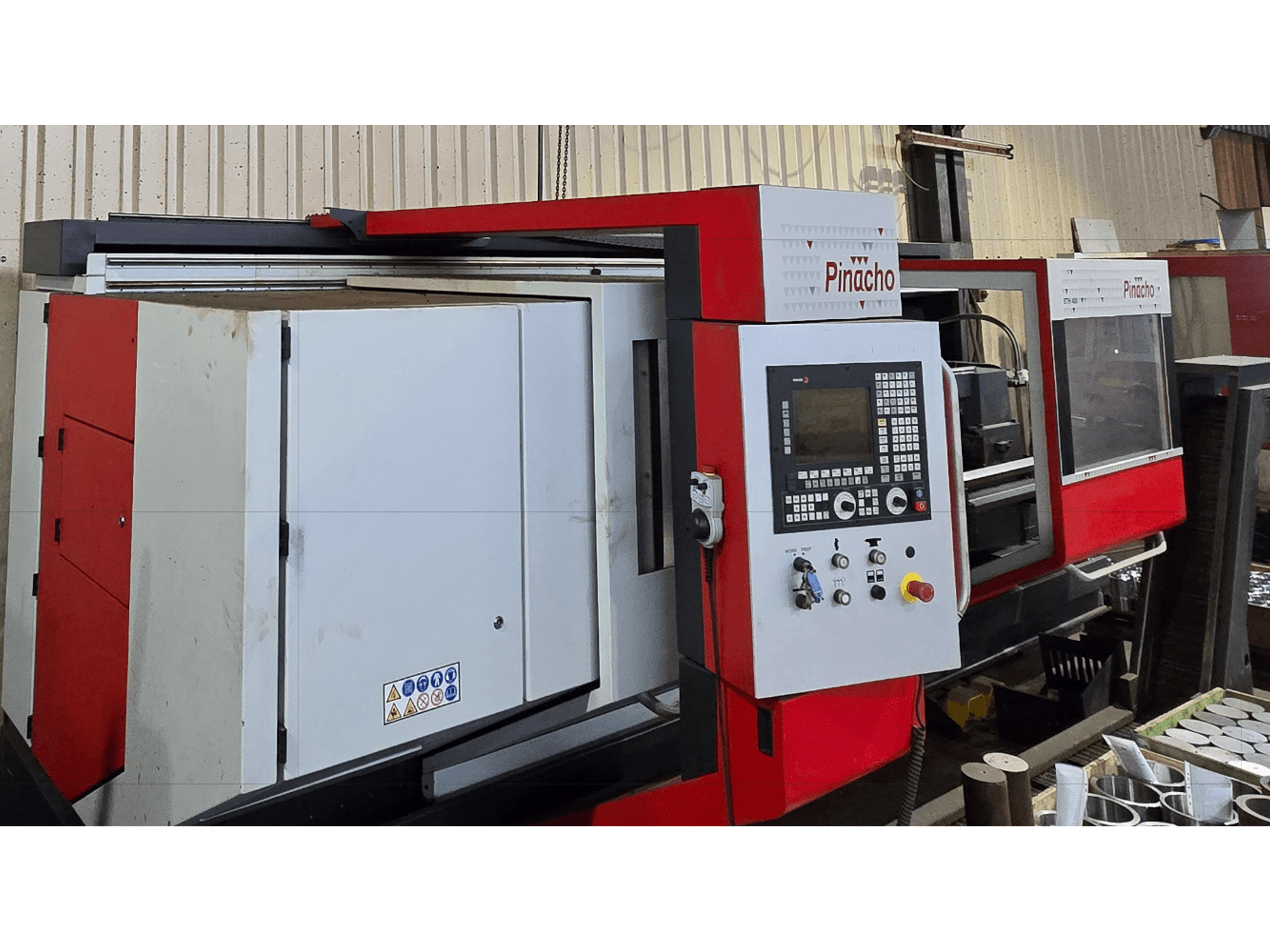

See Pinacho STH 400-105×3000 on toodetud 2017. aastal. Tugev horisontaalne treipingi, mille kiiked üle voodi on 400 mm ja keskpunktide vahe 3000 mm. Omab suure pöördemomendiga spindlit ja CNC-juhitavat söötmist täpseks rasketöödeliseks treimiseks. Sobib ideaalselt võllide, torude ja äärikute töötlemiseks. Kaaluge võimalust osta see Pinacho STH 400-105×3000 horisontaalne treipink. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: Pinacho
- aasta: 2017
- MUDEL: STH 400-105×3000
- rakenduse tüüp: Treimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalsed treipingid
- juhtseadme tootemark: FAGOR
Tehniline teave - Pinacho STH 400-105×3000
Kontrollseade
- Juhtimismärk: FAGOR
Mõõtmed
- Masina kõrgus: 2230 mm
- Masina pikkus: 5530 mm
- Masina kaal: 6460 kg
- Masina laius: 1800 mm
Liikumine
- Telgede arv: 2
- X-telje liikumine: 400 mm
- Z-telje liikumine: 3000 mm
Tehnilised andmed
- Vastupidav spindel: Ei
- Ajendatud tööriistad: Ei
- Pöörleva jõud: 17 kW
- Pöörlev kiirus: 425 RPM
Lisainformatsioon
Maksimaalne õõtsumine üle voodi: umbes 400 mm
Maksimaalne pööramise läbimõõt: umbes 400 mm
Tsentrite vaheline kaugus: Keskuste vaheline kaugus: 3000 mm
Tangide mahutavus: umbes 105 mm
Spindel
Põhispindel: horisontaalne
Spindli puur: 105 mm
Spindli nina: A2-tüüpi (sõltuvalt konfiguratsioonist)
Pöörlemissagedus: muutuv (CNC-juhitav)
Suure pöördemomendiga spindel, mis sobib rasketeks treimistöödeks
Vahemik I: 0 - 424 p/min
Vahemik II: 425 - 1700 p/min
Teljed
X-telg: ristliug
Z-telg: pikisuunaline liug
CNC-juhitav söötmine ja kiirtraveerimine
Tööriistasüsteem
Revolutsioon: CNC-tööriistaresti
Tööriistade arv: sõltuvalt konfiguratsioonist
Sobib sise- ja välistreipimiseks
Juhtimissüsteem
CNC-juhtimine: Fanuc / Siemens (sõltuvalt konfiguratsioonist)
Täielik CNC kontuurimise ja keermestamise võimalus
Rakendus
Keskmise ja raske koormusega treimine
Võllide, torude, äärikute ja üldiste tootmisdetailide jaoks
Sobib seeriatootmiseks ja tellimustööde tegemiseks
Kuulikruvi asendati umbes 3 aastat tagasi
Lisatarvikud: 1 Lynette ja erinevad tööriistahoidikud
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
