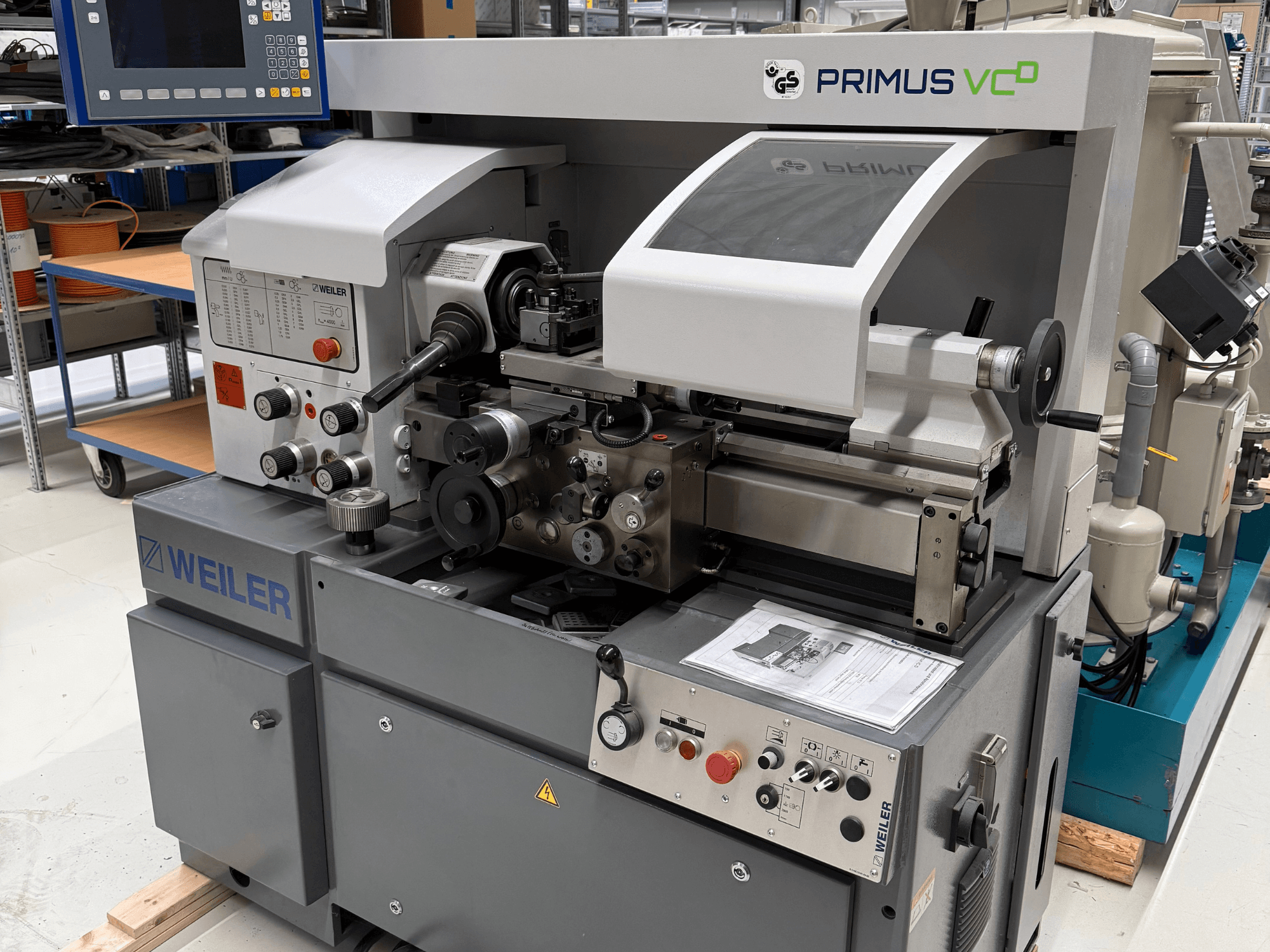

Weiler - PRIMUS VCDDE-TUR-WEI-2018-00001

• Masinatüüp: keskpöörpingi

• Pöörlemispikkus / keskpunktidevaheline kaugus: 500 mm

• Pöörlemisulatus aluse kohal: 280 mm

• Pöörlemisulatus ristliuguri kohal: 150 mm

• Spindli ots (DIN 55027): suurus 5

• Eesmise laagri läbimõõt: 70 mm

• Spindli ava: 43 mm

• Põhispindli sisemine koonus: ME 50

• Ajamivõimsus (100% töötsükkel): 4 kW

• Spindli pöörlemiskiiruse vahemik: 30 – 4 000 p/min

• Toitekiiruste arv: 24

• Pikisuunalise etteandmise vahemik: 0,02 – 0,63 mm/pöörde kohta

• Risttoite vahemik: 0,006 – 0,20 mm/pöörde kohta

• Meetriliste keermete vahemik: 0,25 – 8 mm

• Tolline keermete vahemik: 80 – 2 TPI

• Moodulkeermete vahemik: 0,25 – 4 moodulit

• Diametraalse sammuga (DP) keermete vahemik: 200 – 5 DP

• Tagapinkide hülsi läbimõõt: 40 mm

• Tagapinkide varraste liikumisulatus: 85 mm

• Tagapinkide koonus: MT3

• Tööpinge: 400 V

• Juhtpinge: 24 V DC

• Ühendatud koormus: 7,5 kVA

• Nimivool: 15,5 A

• Sagedus: 50 Hz

• Peakaitsmed: 25 A

• Seadme kaal: 1 050 kg

• Seadme mõõtmed (P × L × K): 1 570 × 890 × 1 700 mm

Lisavarustus

• 4-positsiooniline kiirvahetusega tööriistapost PARAT suurus 1, sh 1 × WD 1/12 tööriistahoidja

• 2 × WD 1/12 tööriistahoidjat

• Kangiga juhitav tsangipadrun 173 E tsangidele

• 13 × 173 E-tüüpi kinnitusmuhvid, kinnitusvahemik: 3–15 mm (1 mm sammuga)

• Rullklambritega fikseeritud tugipink, võimsus: 15–100 mm

• Liikuv laastukaitse vaatamisaknaga

• 8 × tasanduselementi
