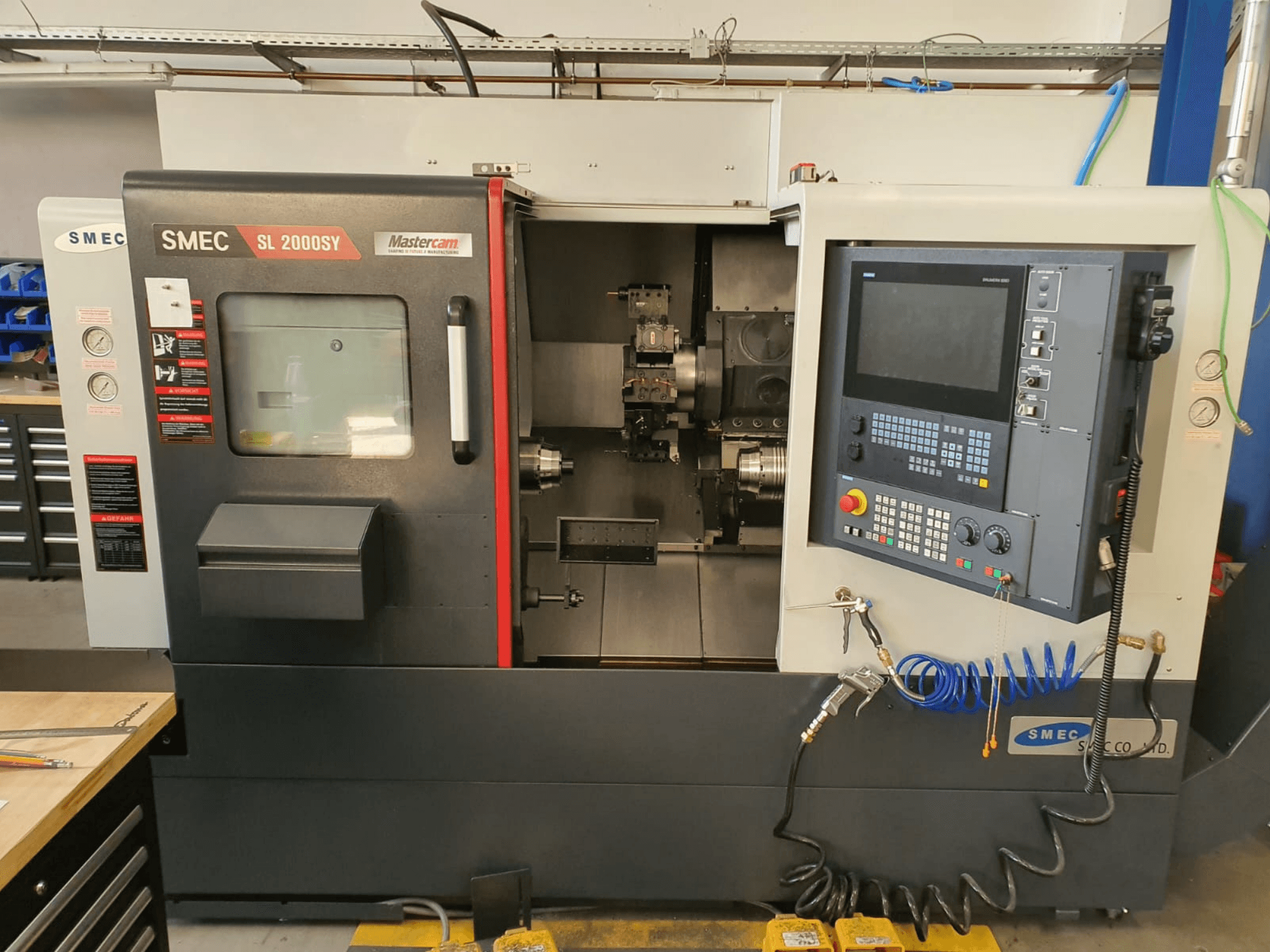

SMEC - SL2000SYDE-TUR-SME-2022-00002

- Juhtimissüsteem: Siemens SINUMERIK 828D koos OPERATE + PPU290 (puutetundlik ekraan)

- Pöördeulatus töölaua kohal: 650 mm

- Pöördeulatus ristliuguri kohal: 540 mm

- Maksimaalne treimisdiameeter: 395 mm

- Maksimaalne töötlemispikkus: 450 mm

- Y-telje liikumisulatus: 105 mm (±52,5 mm)

- B-telje liikumisulatus: 580 mm

- Peavõlli padruni läbimõõt: 210 mm (8")

- Peavõlli otsa standard: A2-6

- Peavõlli laagri siseläbimõõt: 110 mm

- Peavõlli maksimaalne varraste läbimõõt: 67 mm

- Peavõlli ava läbimõõt: 76 mm

- Peavõlli ajamivõimsus: 18,5 / 11 kW

- Peavõlli maksimaalne pöördemoment: 209,5 Nm

- Abispindli padruni läbimõõt: 152 mm (6")

- Abispindli otsa standard: A2-5

- Abispindli laagri siseläbimõõt: 90 mm

- Abispindli maksimaalne varraste läbimõõt: 36 mm

- Abispindli ava läbimõõt: 45 mm

- Abispindli ava läbimõõt: 45 mm

- Abispindli ajamivõimsus: 9 / 5,5 kW

- Abispindli maksimaalne pöördemoment: 51,9 Nm

- Abispindli maksimaalne pöörlemiskiirus: 6 000 p/min

- Tööriistatorni mahutavus: 12 positsiooni (24-positsiooniline indekseerimine)

- Tööriistahoidiku tüüp: BMT55

- Ajamiga tööriista ajamivõimsus: 5,5 / 3,7 kW

- Ajamiga tööriista maksimaalne pöörlemiskiirus: 5 000 p/min

- Ajamiga tööriista maksimaalne pöördemoment: 35 Nm

- Paikse tööriista ristlõige: 25 x 25 mm

- Puurvarraste hoidiku ristlõige: Ø40 mm

- Positsioonist positsioonini liikumise aeg: 0,2 sek

- X-telje kiirtoit: 18 m/min

- Z-telje kiirtoit: 30 m/min

- B-telje kiirliikumine: 24 m/min

- Y-telje kiirtoitmine: 12 m/min

- Kalduva aluse nurk: 30 kraadi

- Jahutusvedeliku paagi mahutavus: rõhk 10 bar, pump 2,2 kW

- Hüdraulikamahuti maht: umbes 14 l (maksimaalne rõhk 35 bar)

- Pinge / elektriliitmine: 400 V, 50 kVA

- Pneumaatiline ühendus: 6 baari

- Laastutranspordööri netokaal: umbes 1 000 kg

- Trafo netokaal: umbes 300 kg

- Lisavarustus: WTO tööriistahoidjate komplekt, SAMCHULLY 3-lõuaga võimsad tööriistahoidjad (8" põhihoidja, 6" abihoidja), laastutransportöör (külgväljalaskeavaga), õlikoguja lõputu lindiga, automaatne tööriistade paigaldusarm, detailide püüdur ja väljutaja, varraste etteanduri liides
