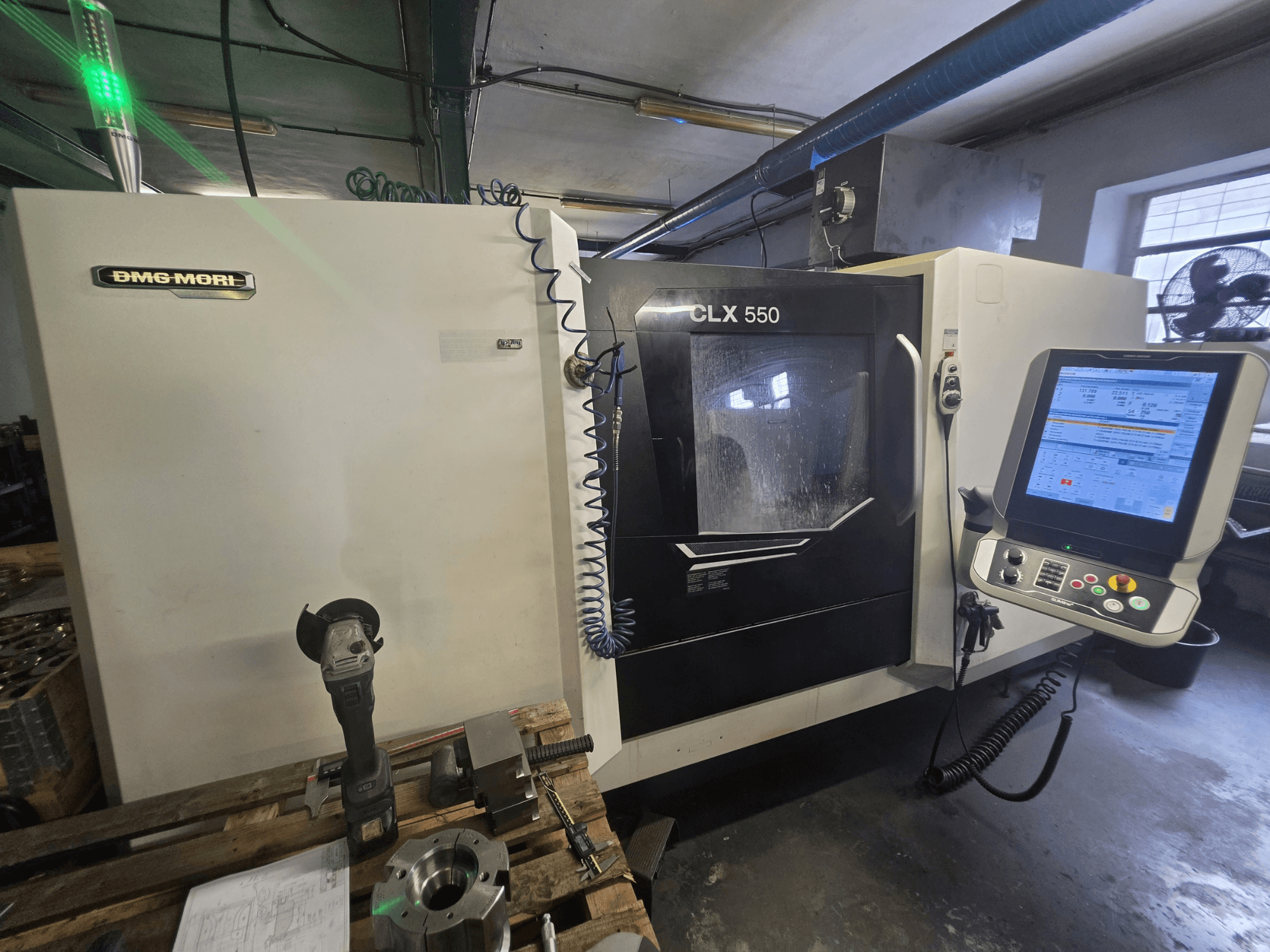

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Juhtpaneel: DMG MORI SLIMline Multi-Touch, 19-tolline puutetundlik ekraan

• Teljed: 3 (X, Z, C); Y-telge pole; vastuspinda pole

• Spindli töötunnid: umbes 3613 h

Töövõime ja teljed

• Maksimaalne treimisdiameeter: 480 mm

• Maksimaalne treimispikkus: 1 240 mm

• Pöördeulatus aluse kohal: 700 mm

• Pöördeulatus ristliuguri kohal: 500 mm

• Kiirliikumine X/Z: 30 m/min

• C-telg: põhivõll C

Peavõll ja padrun

• Spindli ots: A2-8

• Varraste läbimõõt: 102 mm (täiustatud põhivõll)

• Spindli võimsus: 33 kW @ 40% DC / 22 kW pidev

• Spindli pöördemoment: 630 Nm @ 40% DC / 420 Nm pidev

• Padrun: SMW BH-D 320 / A2-8, D103 mm (vastavalt spetsifikatsioonile)

• Funktsioon: diferentsiaalne kinnitusrõhk

Revolver ja ajamiga tööriistad

• Revolver: 12-positsiooniline VDI40 koos 6 täiendava BT-jaamaga

• Ajamiga tööriistad: kuni 4000 p/min

• Ajamiga tööriistade võimsus/pöördemoment: 5,44 kW @ 40% DC; 20 Nm @ 40% DC

Tagapink

• Liikumisulatus: 1 200 mm

• Keskkoonus: MT5

• Maksimaalne tõukejõud: 12 kN

Varustus ja lisavarustus (masin)

• Seadistamispakett

• Troopilise kliima pakett

• 12-baarne jahutusvedeliku toide

• Käsitsi kasutatav tööala pesupüstol

• Tarkvaraline lisavarustus spindli pöörlemiskiiruse reguleerimiseks

• DMG MORI IoT-ühendus

• Digitaalne tootmispakett

Konstruktsioon

• Kaldus malmist alus

• Lineaarsed juhikud, laius 45 mm

Lisavarustus

• Mehaaniline õliudu eemaldusseade, 1 100 m³/h

• Tööriistad:

  • 12-osaline tööriistahoidjate komplekt

  • 6-osaline puurimistööriistade hoidjate komplekt

  • ALGra ajamiga tööriistahoidikute komplekt
