EMAG - VSC 200 TWIN OP 10DE-TUR-EMA-2005-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

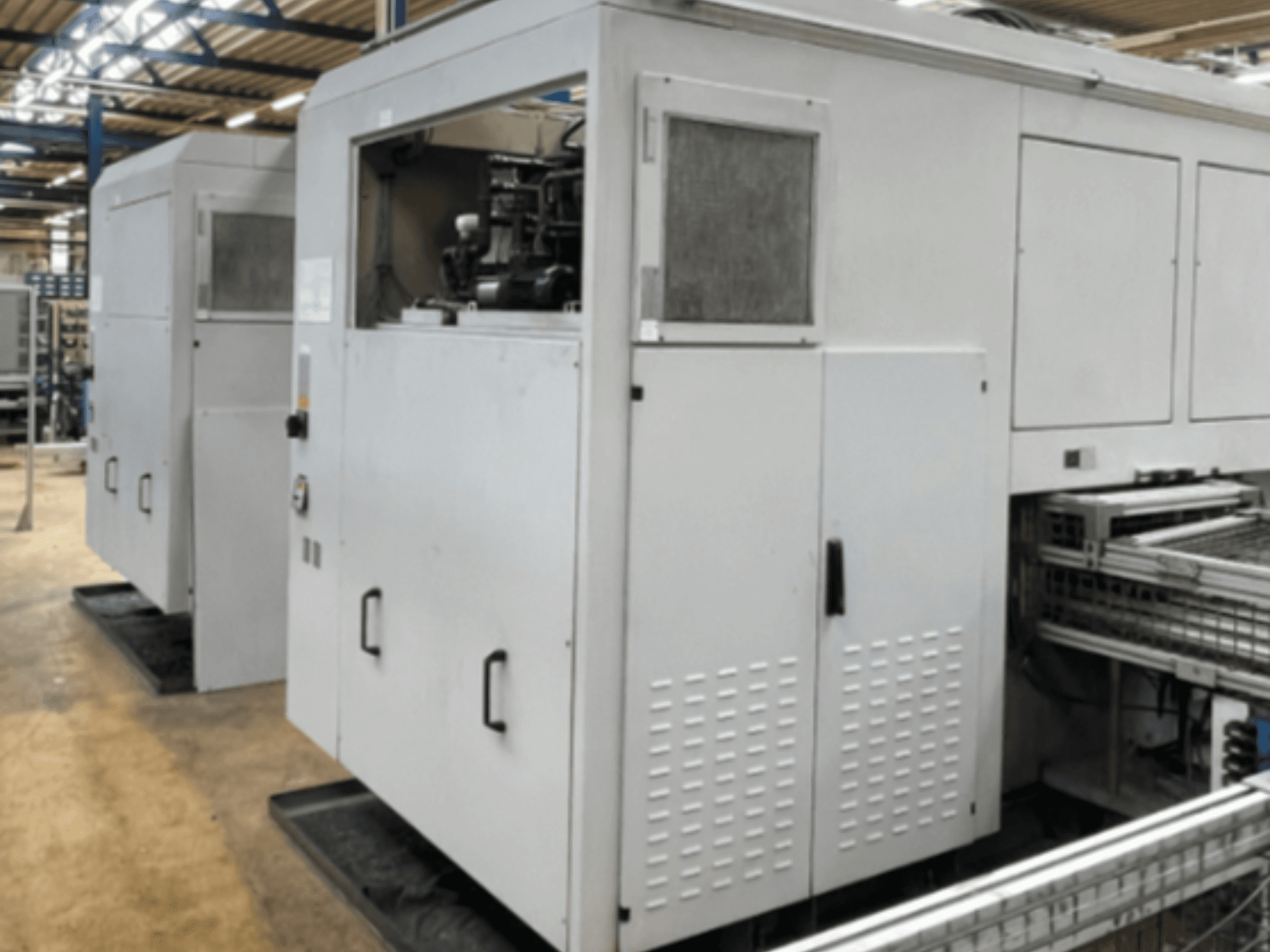

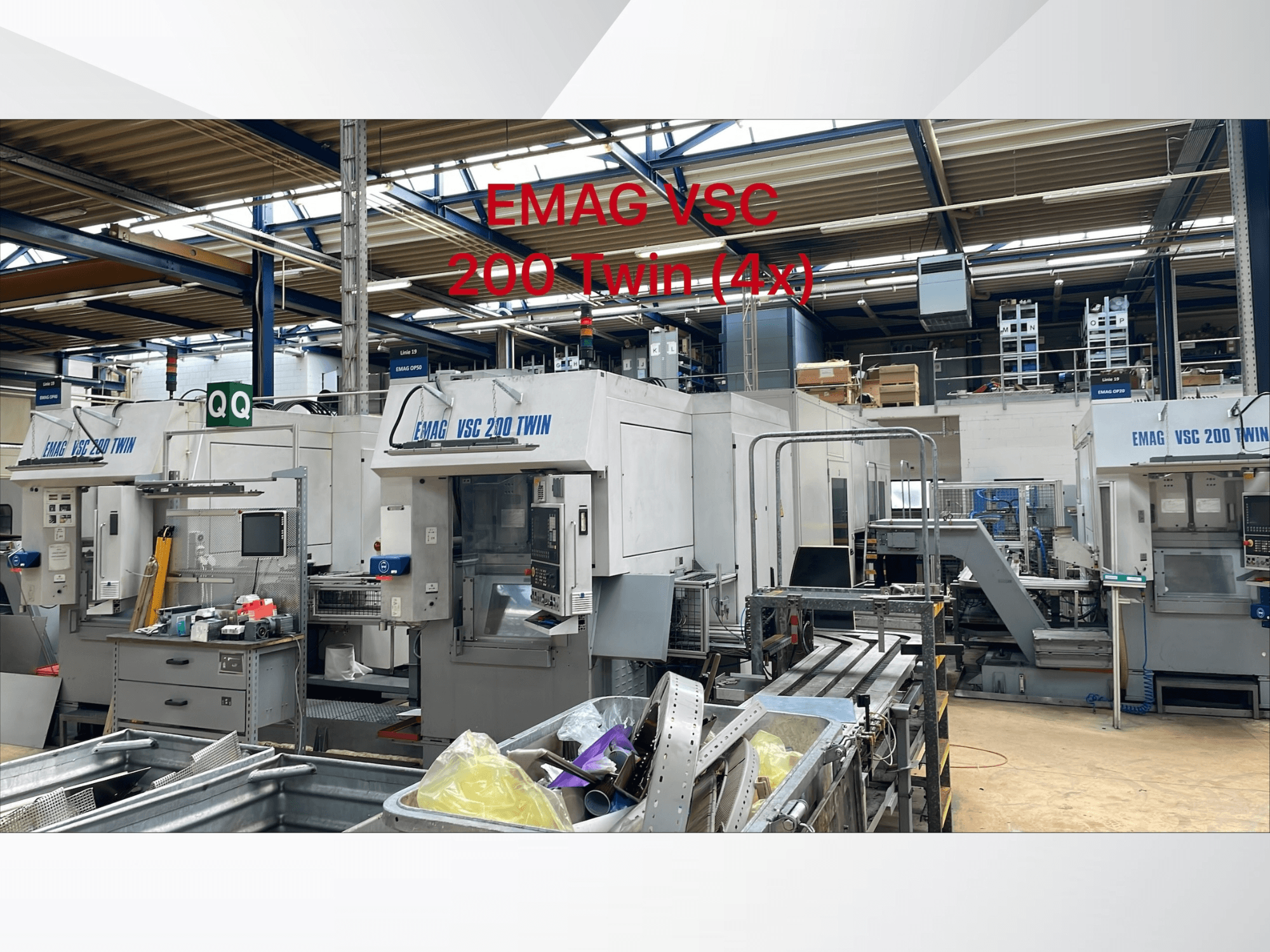

See 4-teljeline EMAG VSC 200 TWIN OP 10 on valmistatud 2005. aastal. Sellel on kahe tooriku üheaegne töötlemine, sõltumatu X- ja Z-telje ajam ja 250 mm suurune maksimaalne taldriku läbimõõt. See vertikaalne treipink pakub tõhusat tööd, kuna X-teljel on kiire liikumine 45 m/min ja Z-teljel 30 m/min. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge EMAG VSC 200 TWIN OP 10 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: EMAG
- aasta: 2005
- MUDEL: VSC 200 TWIN OP 10
- rakenduse tüüp: Treimine
- Asukoht: Šveits
- seadme tüüp: Vertikaalsed treipingid
Tehniline teave - EMAG VSC 200 TWIN OP 10
Mõõtmed
- Masina kaal: 12000 kg
Liikumine
- Telgede arv: 4
- X-telje liikumine: 850 mm
- Z-telje liikumine: 200 mm
Tehnilised andmed
- Ajendatud tööriistad: Ei
- Maksimaalne tööosa läbimõõt: 200 mm
- Pöörleva jõud: 39 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Operatsiooni tüüp: OP 10
Kahe detaili samaaegne töötlemine: Jah
Sõltumatud X- ja Z-telje ajamid: Jah
Sõltumatud mõõtesüsteemid: Jah
Maksimaalne taldriku läbimõõt: 200 / 250 mm
Pöörde läbimõõt: 260 mm
Maksimaalne töödeldava detaili läbimõõt: 200 mm
Laadimisaeg: 2-4 s
Eesmise spindlilaagri läbimõõt: 100 mm
Maksimaalne spindli kiirus: 6000 pööret minutis
Peamootori tüüp: Asünkroonmootor
Spindli võimsus 40% töötsükkel: 39 kW
Spindli võimsus 100% töötsükkel: 28 kW
Pöördemoment 40% töötsükkel: 460 Nm
Pöördemoment 100% töötsükkel: 340 Nm
Täielik võimsus saadaval alates: 800 p/min
Kiirliikumine X-teljel: 45 m/min
Kiirliikumine Z-teljel: 30 m/min
Söötmisjõud X/Z: 11 kN
Kuularitsa läbimõõt X/Z: 50 / 40 mm
Tööriistapositsioonid: 2 × 8
Tööriistahoidja standard: DIN 69 880
Tööriista varre läbimõõt: 40 mm
Revolveri indeksiaeg: 0,3 s
Masina alusmaterjal: Polümeerbetoon MINERALIT®
Tööpinge: 400 V
Juhtimispinge alalisvool: 24 V
Juhtimispinge vahelduvvool: 230 V
Sagedus: 50 Hz
Ühendatud koormus: 66 kW
Kaitsme kaitse: 160 A
Masina ligikaudne kaal: 12,000 kg
Elektriline standard: VDE 0113
Saadaolevad juhtimissüsteemid: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.
Automaatne töödeldavate detailide laadimine ja mahalaadimine: Jah
Vertikaalne töödeldava detaili kinnitus: Jah
Tehnilised andmed võivad veidi erineda, kuna tegemist on eritellimuslike masinatega!
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
