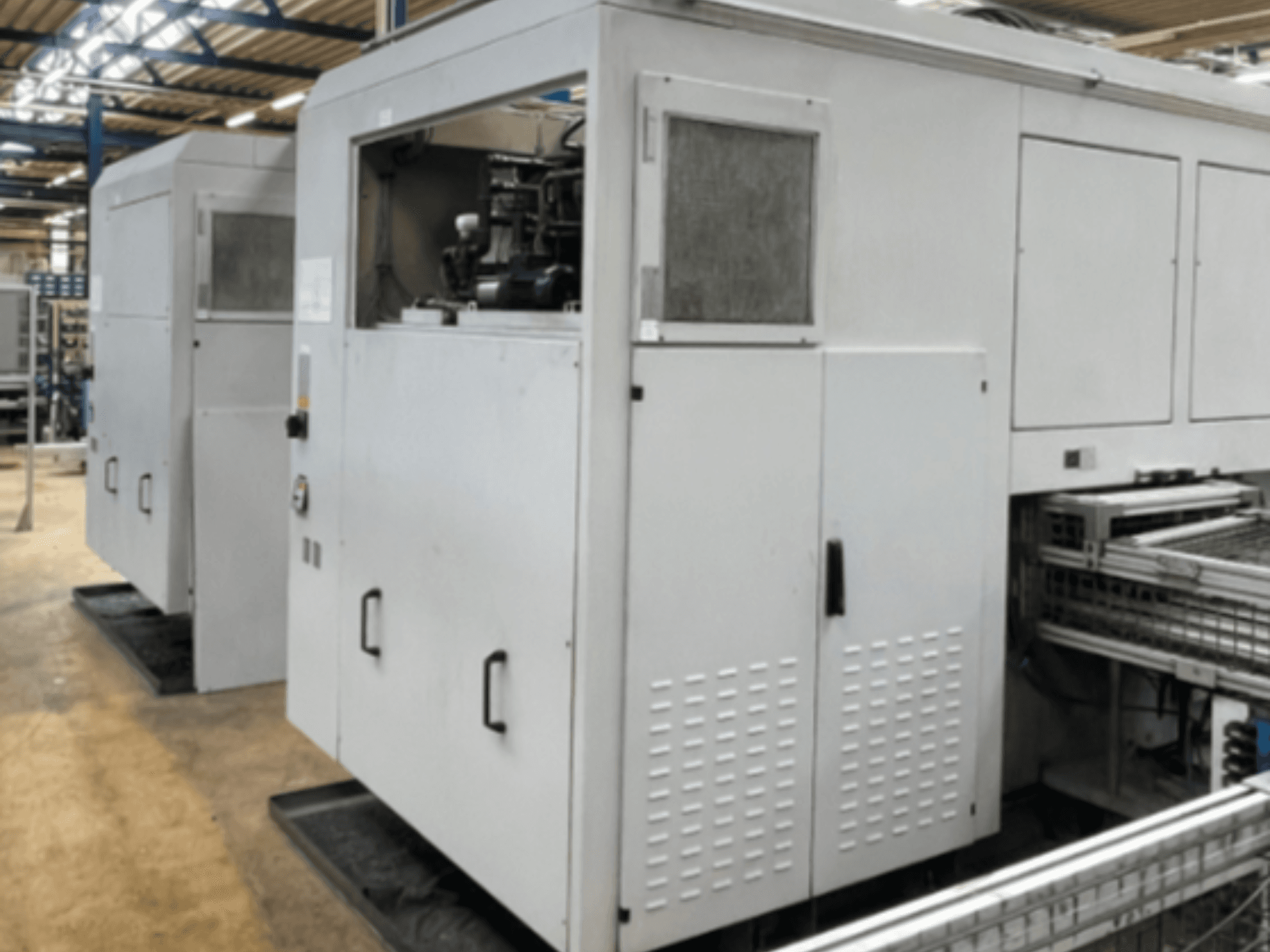

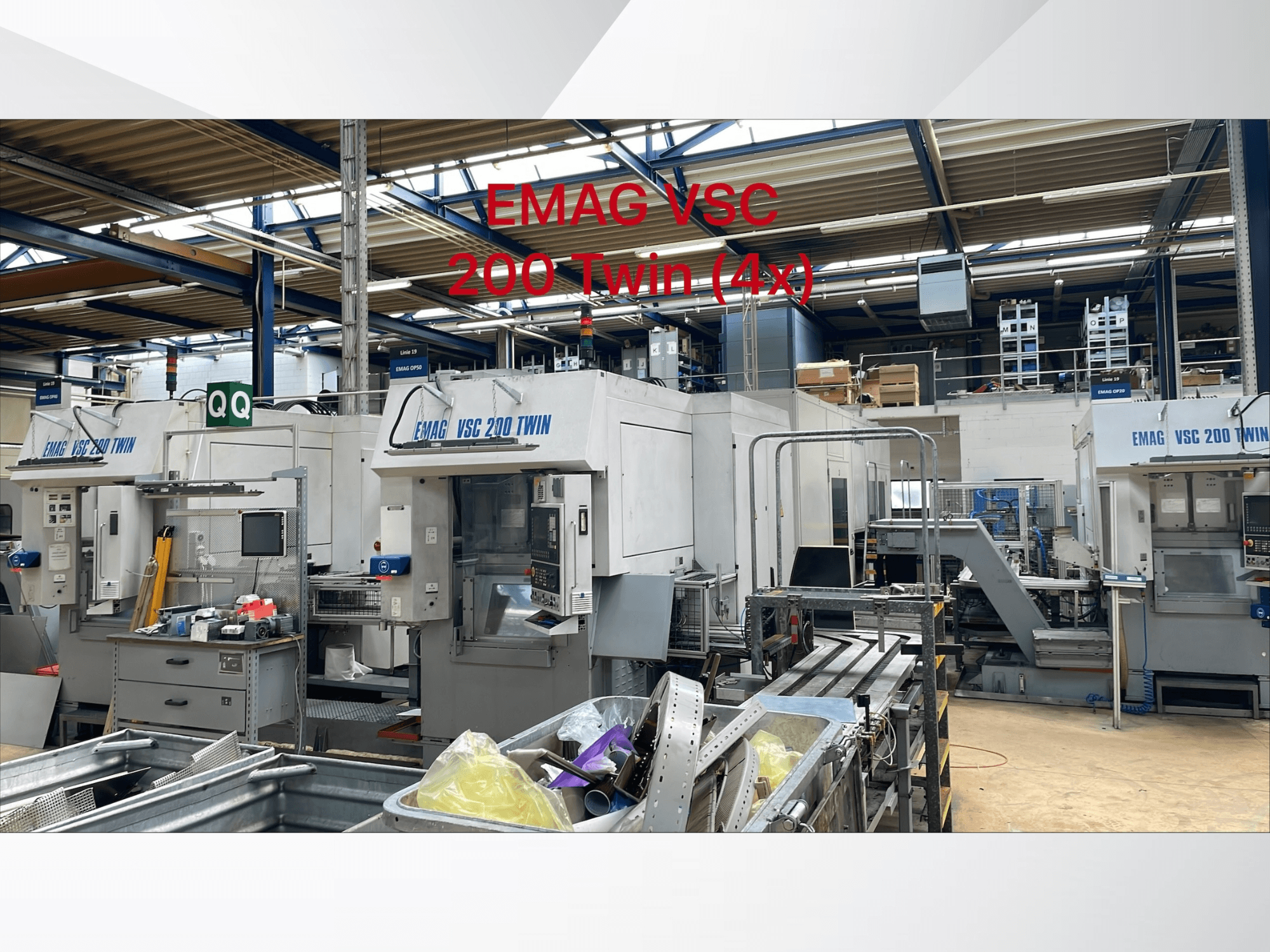

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

• Operatsiooni tüüp: OP 20

• Masina tüüp: EMAG VSC 200 TWIN

• Tootmise tüüp: Keskmise ja suure seeria tootmine: Keskmise ja suure seeria tootmine

• Spindlite arv: 2

• Kahe detaili samaaegne töötlemine: Jah

• Sõltumatud X- ja Z-telje ajamid: Jah

• Sõltumatud mõõtesüsteemid: Jah

• Ajendatud tööriistad: Ei

• Maksimaalne tooriku läbimõõt: 200 / 250 mm

• Pöörde läbimõõt: 260 mm

• Maksimaalne töödeldava detaili läbimõõt: 200 mm

• Laadimisaeg: 2-4 s

• Spindli äärik: DIN 55 026 suurus 6

• Eesmise spindlilaagri läbimõõt: 100 mm

• Maksimaalne spindli kiirus: 6000 pööret minutis

• Peamootori tüüp: Asünkroonmootor

• Spindli võimsus (40% töötsükkel): 39 kW

• Spindli võimsus (100% töötsükkel): 28 kW

• Pöördemoment (40% töötsükkel): 460 Nm

• Pöördemoment (100% töötsükkel): 340 Nm

• Täielik võimsus saadaval alates: 800 p/min

• Kiirliikumine X-teljel: 45 m/min

• Kiirliikumine Z-teljel: 30 m/min

• Söötmisjõud X/Z: 11 kN

• Kuularitsa läbimõõt X/Z: 50 / 40 mm

• Tüüritüüp: Tüürimismasina tüüp: Tüürimismasina tüüp: Ketastorni tüüp: ketastorni

• Tööriistad: 2 × 8

• Tööriistahoidja standard: DIN 69 880

• Tööriista varre läbimõõt: 40 mm

• Revolveri indeksiaeg: 0,3 s

• Masina alusmaterjal: Polümeerbetoon MINERALIT®

• Automaatne ülesvõtte laadimissüsteem: Jah

• Automaatne töödeldavate detailide laadimine ja mahalaadimine: Jah

• Vertikaalne töödeldava detaili kinnitus: Jah

• Tööpinge: 400 V

• Juhtimispinge alalisvool: 24 V

• Juhtimispinge vahelduvvool: 230 V

• Sagedus: 50 Hz

• Ühendatud koormus: 66 kW

• Kaitsme kaitse: 160 A

• Elektriline standard: VDE 0113

• Masina ligikaudne kaal: 12,000 kg

• Saadaolevad juhtimissüsteemid: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.

• Töödetailide käsitsemine: Konveieril põhinev ülesvõtuautomaatika

Tehnilised andmed võivad veidi erineda, kuna tegemist on eritellimuslike masinatega!
