EMAG - VSC 200 TWIN OP 50 CH-TUR-EMA-2005-00002
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

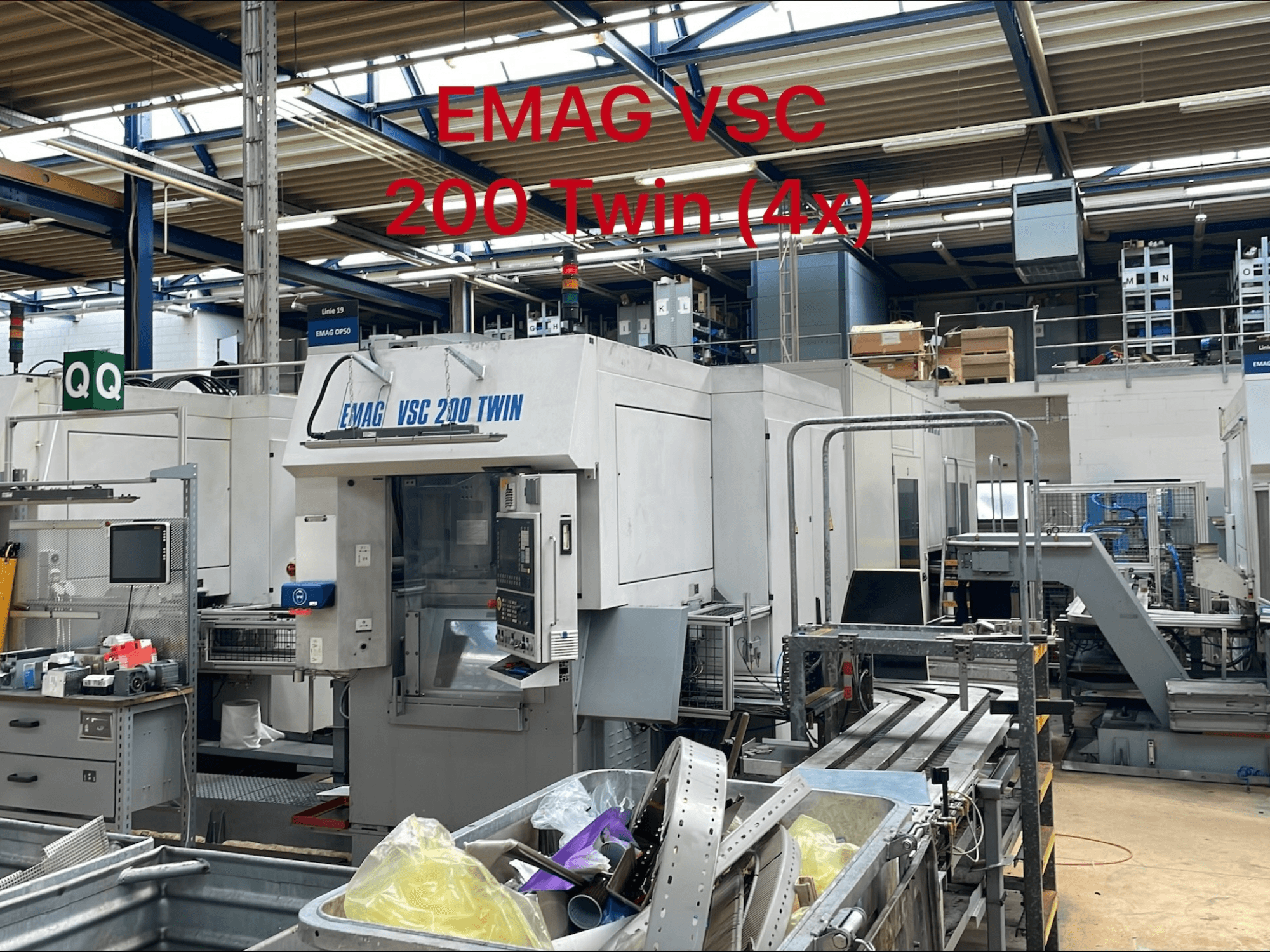

See 4-teljeline EMAG VSC 200 TWIN OP 50 on valmistatud 2005. aastal. Sellel on kahe tooriku üheaegne töötlemine, sõltumatu X- ja Z-telje ajam ja 250 mm suurune maksimaalne taldriku läbimõõt. Maksimaalse X-käiguga 850 mm ja kiire liikumiskiirusega 45 m/min on see masin ette nähtud keskmise ja suurte seeriatööde jaoks. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge EMAG VSC 200 TWIN OP 50 vertikaalset treipinki, mis meil müügil on. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: EMAG
- aasta: 2005
- MUDEL: VSC 200 TWIN OP 50
- rakenduse tüüp: Treimine
- Asukoht: Šveits
- seadme tüüp: Vertikaalsed treipingid
Tehniline teave - EMAG VSC 200 TWIN OP 50
Mõõtmed
- Masina kaal: 12000 kg
Liikumine
- Telgede arv: 4
- X-telje liikumine: 850 mm
- Z-telje liikumine: 200 mm
Tehnilised andmed
- Ajendatud tööriistad: Jah
- Tööriistakohtade arv: 16
- Pöörleva jõud: 39 kW
- Pöörlev kiirus: 6000 RPM
Lisainformatsioon
Operatsioonitüübid: OP 50
Masina tüüp: EMAG VSC 200 TWIN
Tootmise tüüp: Keskmise ja suure seeria tootmine: Keskmise ja suure seeria tootmine
Spindlite arv: 2
Kahe detaili samaaegne töötlemine: Jah
Sõltumatud X- ja Z-telje ajamid: Jah
Sõltumatud mõõtesüsteemid: Jah
Ajendatud tööriistad: Jah
Maksimaalne tooriku läbimõõt: 200 / 250 mm
Pöörde läbimõõt: 260 mm
Laadimisaeg: 2-4 s
Spindli äärik: DIN 55 026 suurus 6
Eesmise spindlilaagri läbimõõt: 100 mm
Peamootori tüüp: Asünkroonmootor
Spindli võimsus (40% töötsükkel): 39 kW
Spindli võimsus (100% töötsükkel): 28 kW
Pöördemoment (40% töötsükkel): 460 Nm
Pöördemoment (100% töötsükkel): 340 Nm
Täielik võimsus saadaval alates: 800 p/min
Kiirliikumine X-teljel: 45 m/min
Kiirliikumine Z-teljel: 30 m/min
Söötmisjõud X/Z: 11 kN
Kuularitsa läbimõõt X/Z: 50 / 40 mm
Tüüritüüp: Tüüritool: Ketastorni tüüp: ketastorni
Tööriistad: 2 × 8
Tööriistahoidja standard: DIN 69 880
Tööriista varre läbimõõt: 40 mm
Revolveri indeksiaeg: 0,3 s
Masina alusmaterjal: Polümeerbetoon MINERALIT®
Automaatne ülesvõtte laadimissüsteem: Jah
Automaatne töödeldavate detailide laadimine ja mahalaadimine: Jah
Vertikaalne töödeldava detaili kinnitus: Jah
Tööpinge: 400 V
Juhtimispinge alalisvool: 24 V
Juhtimispinge vahelduvvool: 230 V
Sagedus: 50 Hz
Ühendatud koormus: 66 kW
Kaitsme kaitse: 160 A
Elektriline standard: VDE 0113
Saadaolevad juhtimissüsteemid: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.
Töödetailide käitlemine: Konveieril põhinev ülesvõtuautomaatika
Tehnilised andmed võivad veidi erineda, kuna tegemist on eritellimuslike masinatega!
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
