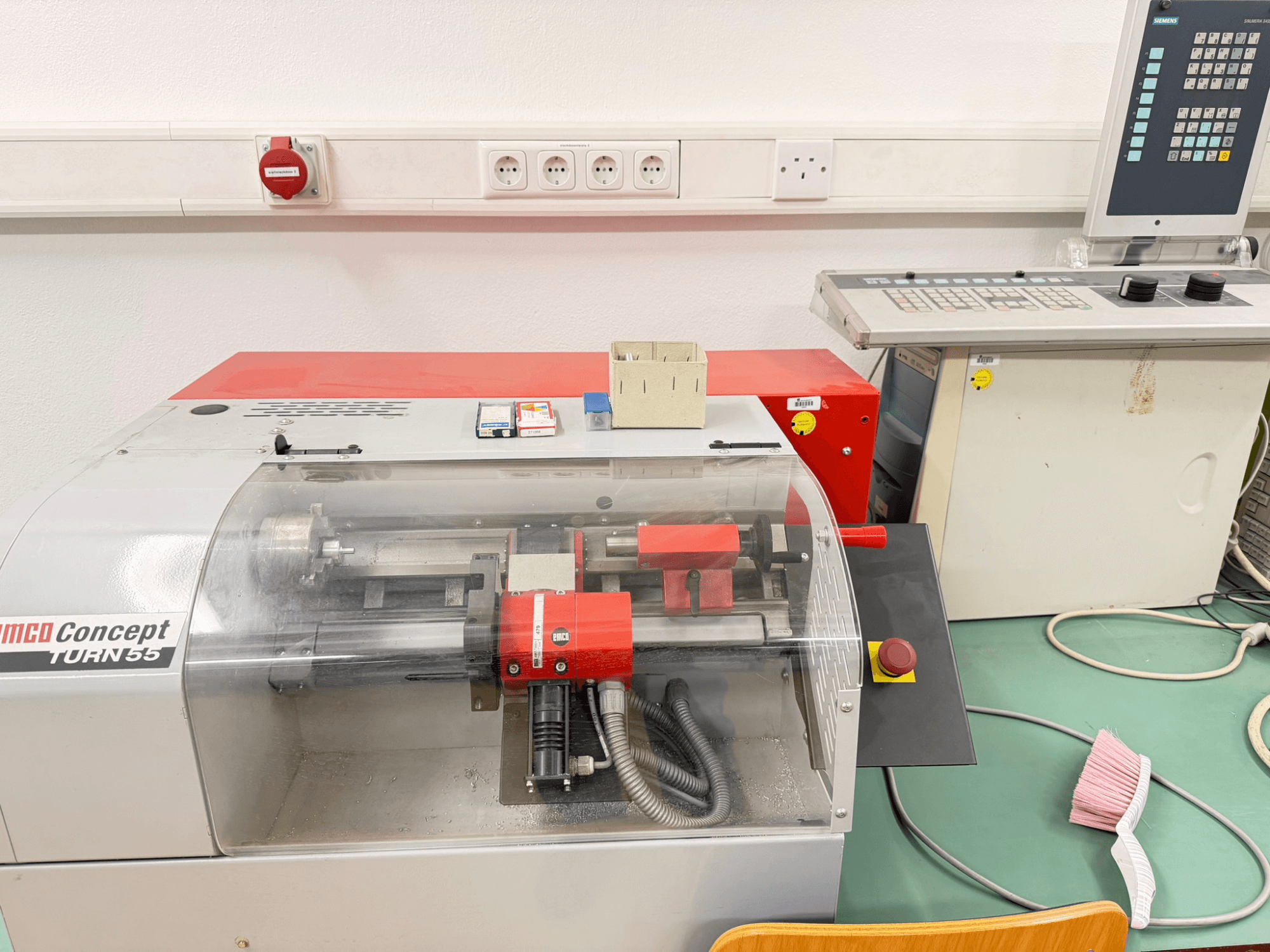

EMCO Concept Turn 55 punase ja halli väliskujundusega horisontaalne treipingi, esiplaanil on näidatud juhtimisseadmed ja tööpiirkond.
EMCO Concept Turn 55 punase ja halli väliskujundusega horisontaalne treipingi, esiplaanil on näidatud juhtimisseadmed ja tööpiirkond.

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

9.500 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

Horisontaalne treipingi, mis on valmistatud 2006. aastal. Selle EMCO Concept Turn 55 maksimaalne treimisläbimõõt on 52 mm ja maksimaalne detaili pikkus 215 mm. See sisaldab 8 positsiooniga tööriistaresti ja spindli pöörlemiskiiruse vahemikku 120-4000 pööret minutis. Kui otsite kvaliteetseid treimisvõimalusi, kaaluge EMCO Concept Turn 55 masinat, mis meil on müügil. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: EMCO
  • aasta: 2006
  • MUDEL: Concept Turn 55
  • rakenduse tüüp: Treimine
  • Asukoht: Saksamaa
  • seadme tüüp: Horisontaalsed treipingid

Tehniline teave - EMCO Concept Turn 55

Mõõtmed

  • Masina kõrgus: 400 mm
  • Masina kaal: 85 kg

Liikumine

  • Telgede arv: 2
  • X-telje liikumine: 48 mm
  • Z-telje liikumine: 236 mm

Tehnilised andmed

  • Vastupidav spindel: Ei
  • Ajendatud tööriistad: Ei
  • Pöörleva jõud: 0.75 kW
  • Pöörlev kiirus: 4000 RPM

Lisainformatsioon

  • Tööpiirkond

    • Kiikuv voodi: 130 mm

    • Kiikumine üle ristliuguri: 60 mm

    • Maksimaalne pöörlemise läbimõõt: 52 mm

    • Maksimaalne detaili pikkus: 215 mm

  • Spindel/tööriistad

    • Spindliühendus: tehase standard

    • Spindli puur: 16 mm

    • Pingi läbimõõt: 74 mm

    • Läbiv ava taldrikus: 15 mm

    • Automaatse taldriku läbimõõt: 76 mm

    • Pöörlemissagedus: 120-4000 p/min

    • Mehaanilised kiiruse astmed: 2

    • Maksimaalne pöördemoment: 14 Nm

  • Tööriistad

    • Tööriistapöörde positsioonid: 8

    • Tööriistahoidikud (sisemine/väline): 4/4

    • Tööriista varre suurus: 12 x 12 mm

    • Puurvarda läbimõõt: 10 mm

  • Söötmed/ajamid/täpsus

    • Söötmisajamid: 3-faasilised samm-mootorid; eraldusvõime 0,0005 mm

    • Kiirliikumine X/Z: 2 m/min

    • Töösööt X/Z: 0-2 m/min

    • Söötmisjõud X/Z: 1000 N

    • Positsioonihajuvus X: 0,008 mm

    • Positsioonihajuvus Z: 0,008 mm

  • Tailstock

    • Püünisliigutus: 35 mm

    • Puuri läbimõõt: 22 mm

    • Koonus: MK1

    • Automaatne sabapoti püstloodisammas: - Automaatne püstloodisammasammas: 15 mm

  • Määrimine

    • Juhikud: õli

    • Muud määrdepunktid: määre

  • Pneumaatika

    • Tarnerõhk: 6 baari

    • Ühendus: 10 mm

  • Elektriline

    • Toiteallikas: 115/230 V

    • Pingetolerants: +5/-10 %

    • Sagedus: 50/60 Hz

    • Ühendatav koormus: 0,85 kVA

    • Maksimaalne kaitsme: 12 A

  • Mõõtmed/kaal/müra

    • Telje kõrgus põrandast: 320 mm

    • Jalajälg: 840 x 695 mm

    • Helirõhu tase: 65 dB(A)

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
