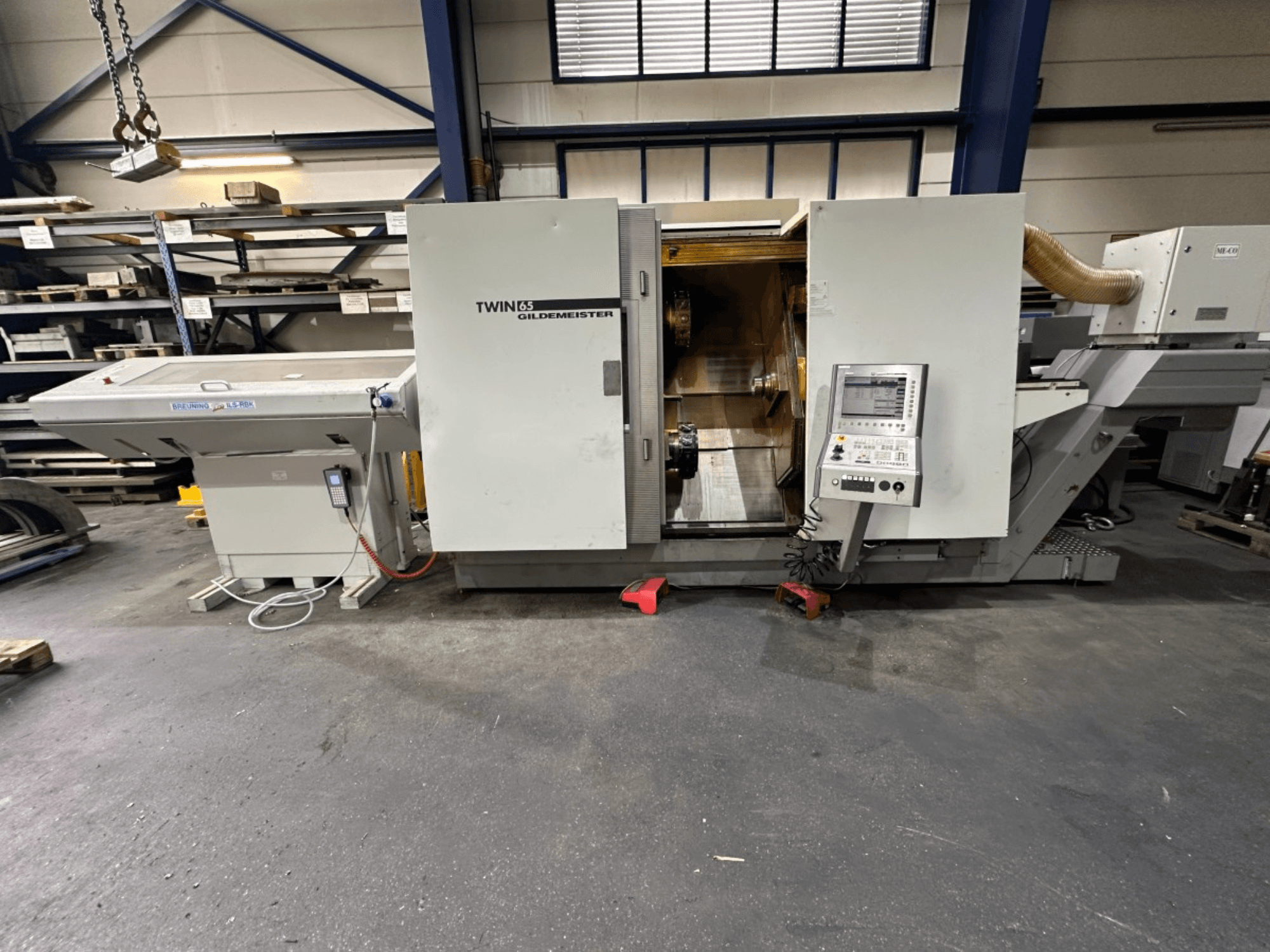

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Masina konstruktsioon: 60° kaldu voodi

• Juhtseadmed: Rulljuhtseadmed: rulljuhtseadmed

• Maksimaalne treimisläbimõõt: 250 mm

• Maksimaalne treimisläbimõõt (standard): 120 mm

• Maksimaalne pööramise pikkus: 900 mm

• X1 liikumine (ülemine liug): 300 mm

• Z1 liikumine (ülemine liug): 650 mm

• Y1 liikumine (valikuline): ±40 mm

• X2 liikumine (alumine liug): 180 mm

• Z2 liikumine (alumine liugur): 650 mm

• X3 liikumine (vastasspindel): 175 mm

• Z3 liikumine (vastaspindel): 670 mm

• Põhispindli pingutussuurus: 175 / 200 mm

• Maksimaalne varda läbimõõt (ilma reduktorita): 62 / 65 mm

• Spindli puuraugu läbimõõt: 79 mm

• Spindli nina läbimõõt: 170 mm

• Hoidiku läbimõõt: 66 mm

• Eesmise laagri läbimõõt: 120 mm

• Peaspindli võimsus (40/100% ED): 35 / 25 kW

• Peaspindli pöörlemiskiiruse vahemik: kuni 5000 pööret minutis

• Peaspindli pöördemoment (40/100% ED): 370 / 270 Nm

• Spindli ajami tüüp: Vahelduvvoolumootor koos integreeritud spindelmootoriga

• C-telg: Integreeritud orienteeritud peatamiseks ja kontuurimiseks

• C-telje kiirus: 2000 p/min

• C-telje pidurdusmoment: 270 Nm

• Vastaspindli võimsus (40/100% ED): 26 / 21 kW

• Vastaspindli pöörlemiskiiruse vahemik: kuni 5000 p/min

• Vastaspindli pöördemoment (40/100% ED): 290 / 230 Nm

• C-telje (vastasspindli) kiirus: 2000 p/min

• C-telje (vastaspindli) hoidemoment: 230 Nm

• Kiirliikumine X/Z (slaid 1): 30 / 30 m/min

• Söötmisjõud X/Z (slaid 1): 4,0 / 7,0 kN

• Positsioneerimislahutus X/Z: 0,0005 mm

• Mootori pöördemoment X/Z: 6 / 10,5 Nm

• Mootori kiirus X/Z: 3000 p/min

• Kuulikruvi samm X/Z: 20x32 / 20x40 mm

• Kiirliikumine X/Y/Z (koos Y-teljega): 30 / 15 / 30 m/min

• Söötmisjõud X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Positsioneerimislahutus X/Y/Z: 0,0005 mm

• Mootori pöördemoment X/Y/Z: 6 / 6 / 10,5 Nm

• Mootori kiirus X/Y/Z: 3000 p/min

• Kuulakruvi samm X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Kiirliikumine X/Z (slaid 2): 30 / 30 m/min

• Söötmisjõud X/Z (slaid 2): 4,0 / 7,0 kN

• Positsioneerimislahutus X/Z (slaid 2): 0,0005 mm

• Mootori pöördemoment X/Z (slaid 2): 6 / 10,5 Nm

• Mootori kiirus X/Z (slaid 2): 3000 rpm

• Kuulkruvi samm X/Z (liugur 2): 20x32 / 20x40 mm

• Kiirliikumine X/Z (vastasspindli liugur): 15 / 30 m/min

• Etteandevõime X/Z (vastasspindli slaider): 4,0 / 7,0 kN

• Positsioneerimislahutus X/Z (vastasspindel): 0,0005 mm

• Mootori pöördemoment X/Z (vastasspindel): 10,5 / 10,5 Nm

• Mootori kiirus X/Z (vastusspindel): 3000 p/min

• Kuulikruvi samm X/Z (vastaspindel): 10x32 / 20x40 mm

• Tööriistade arv: 12

• Tööriistahoidja: VDI 30

• Tööriistavahetaja tüüp: Revolutsioonitööriist:

• Tööriista varre suurus (DIN 69880): 30 / 40 mm

• Ajatavate tööriistade arv: 12

• Ajatavad tööriistad: kõik 12 jaama on võimelised ajatavate tööriistade jaoks.

• Ajatava tööriista võimsus (40/100% ED): 11,7 / 8,4 kW

• Ajatava tööriista pöördemoment (40/100% ED): 28 / 20 Nm

• Ajatava tööriista kiirus: kuni 4000 pööret minutis

• Tailstocki löök (valikuline): 300 mm

• Tööriista jõud: 150 / 630 daN

• Keskuse suurus: MK 4

• Hüdraulikapaagi maht: 20 l

• Hüdropumba võimsus: 2,2 kW

• Hüdrauliline rõhk max: 90 bar

• Kinnitusrõhk põhispindel: 80 bar

• Pingutusrõhk vastasspindel: 70 bar

• Kinnitusrõhk sabapuks: 50 baari

• Jahutusvedeliku mahutavus: 250 l

• Jahutusvedeliku pumba võimsus: 1,7 kW

• Jahutusvedeliku vooluhulk 6 baari juures: 20 l/min

• Elektriline ühendus/koguvõimsus: 65 kVA

• Tööpinge: 400 V

• Sagedus: 50 Hz

• Kaitsmed: 125 A

• Pingetolerants: +6% / -10%

• Masina pikkus: 5032 mm

• Masina sügavus: 3048 mm

• Masina kõrgus: 2445 mm

• Masina kaal: 10000 kg

• Müratase töötluse ajal: 77 dB(A)

• Müratase tühikäigul: 78 dB(A)

Lisavarustus

• Puudutusandur

• Laastukonveier

• Sisemine jahutusvedelikuvarustus
