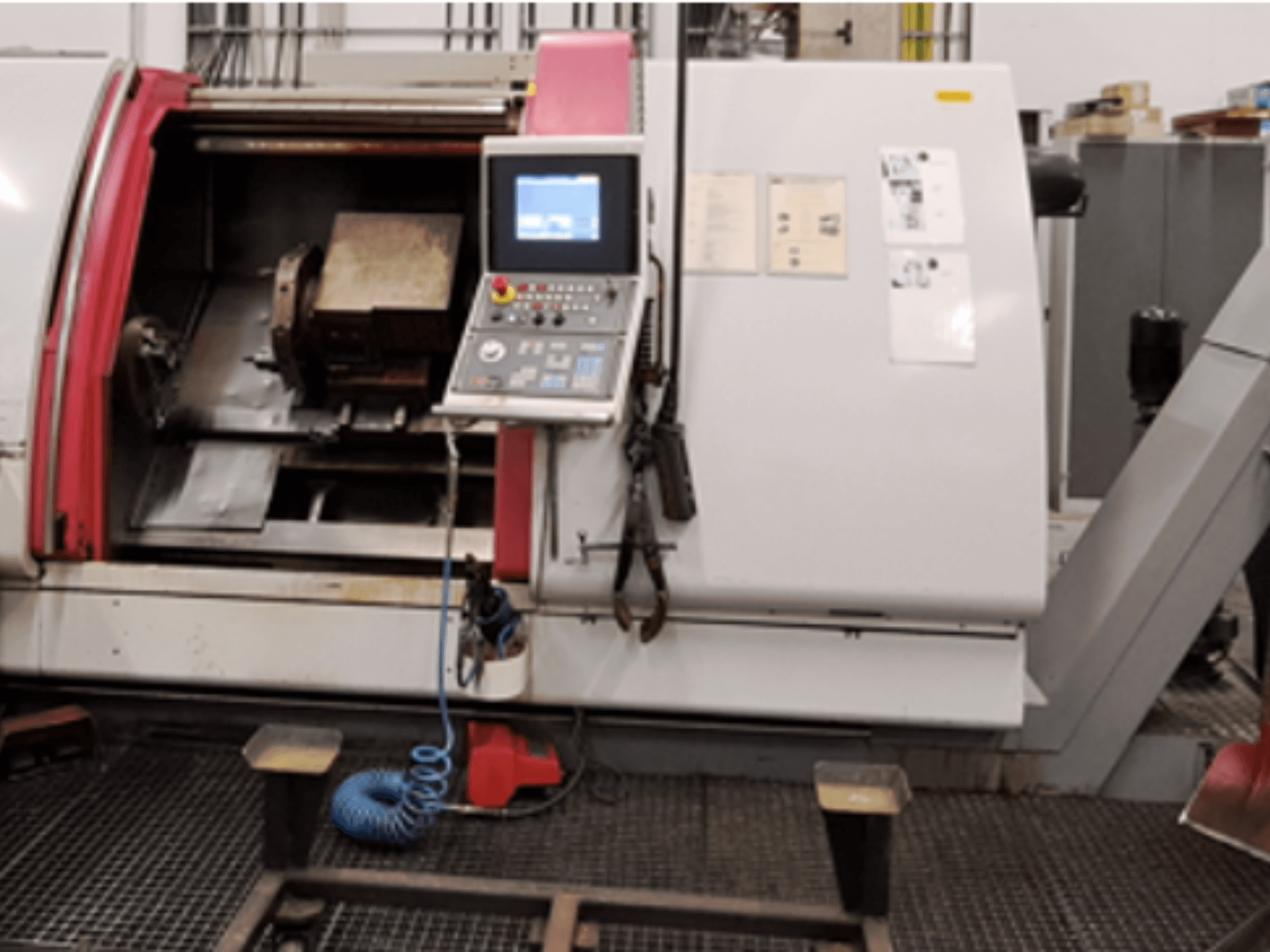

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Maksimaalne pöördeulatus töölaua / liuguri kohal: 680 mm / 670 mm

- Maksimaalne pöörlemisläbimõõt liuguri esikülje kohal: 455 mm

- Maksimaalne treimispikkus: 1097 mm / 2097 mm

- Spindli pea äärik: 220 mm (suurus 220h5)

- Spindli ava: 107 mm

- Spindli laagri esiläbimõõt: 140 mm

- Maksimaalne padruni läbimõõt: 315 mm / 400 mm

- Tagapinkide hülsi koonus: MK 5 / MK 6

- Tagapinkide hülsi läbimõõt: 120 mm

- Tagapinkide varraste liigutusulatus: 120 mm

- Tööriistasüsteem: ketasrevolver

- Liugurite komplektide arv: 1

- Pinnaliugurite arv: 1

- Pikisuunaline liigutus: 1097 mm / 2097 mm

- Pinnaliuguri liigutusulatus: 320 mm

- Maksimaalne pöördemoment: 650 Nm / 2000 Nm

- Söötmisjõud (pikisuunas / ristisuunas): 15 000 N / 8000 N

- Kiirtoitmine (pikisuunas / ristisuunas): 30 m/min / 24 m/min

- Toitekiiruse vahemik: 0,5–5000 mm/min

- Peamootori tüüp: B3

- X-tasandi etteandemootor: Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3000 p/min, IP64)

- Z-pikisuunalise liikumise mootor: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 p/min, IP64)

- Määrde mootor: Vögele 113.50.000701C (0,13 kW, 2200 p/min, IP44)

- Hüdraulikamootor: 2,2 kW, 1450 p/min, IP54

- Ühendatud koormus / võimsusvajadus: 58 kVA

- Pinge: 400 V

- Sagedus: 50 Hz

- Vool: 85 A

- Kaitsme nimivool: 100 A

- Juhtpinge: 230 V vahelduvvool / 24 V alalisvool

- Vajalik põrandapind: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Masina kaal: 8700 kg / 10000 kg

- Lisaseadmed: laastukonveier koos laastukonteineriga, jahutussüsteem, heitgaasifiltri seade (IFM)
