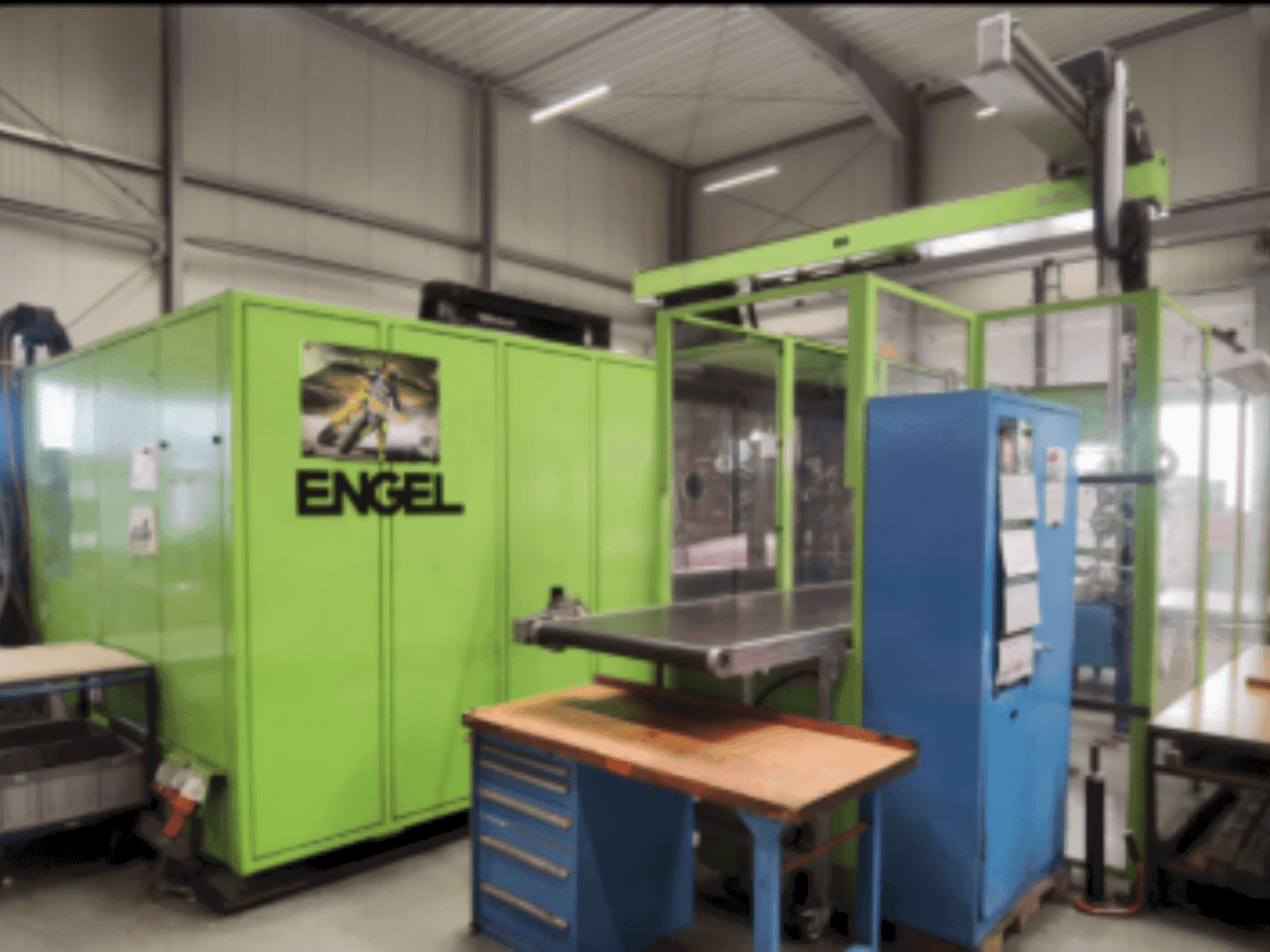

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Kinnitusüksus

• Kinnitusjõud: 11,000 kN

• Avamisjõud (koos survepatjadega): 760 kN

• Avamisjõud: 615 kN

• Avamishüpe: 2350 mm

• Vormi paigalduskõrgus, min.: 700 mm

• Vormi paigalduskõrgus, max.: 1280 mm

• Maksimaalne taldriku kaugus: 3 050 mm

• Paigaldusplaadi suurus (horisontaalne × vertikaalne): 2,340 × 2,040 mm

• Sidemete vahe (horisontaalne × vertikaalne): 1,575 × 1,320 mm

• Sidemetallide läbimõõt: 230 mm

• Vormi maksimaalne kaal: 30 000 kg

• Ejektori löök: 300 mm

• Ejektori jõud: 230 kN

• Kuivatsükkel (Euromap 6) - aeg: 5,2 s

• Kuivatsükkel (Euromap 6) - löök: 1,100 mm

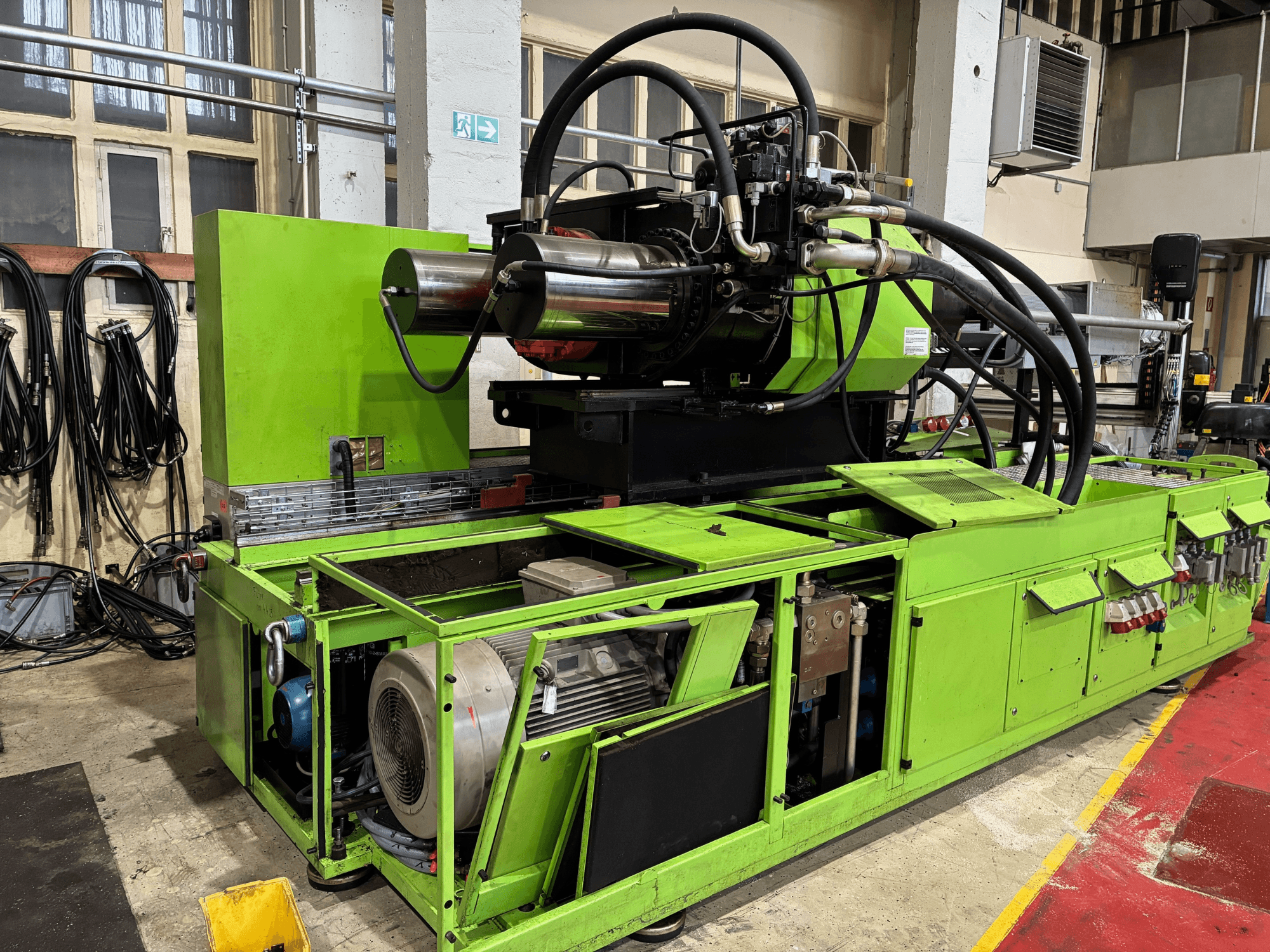

Süstimisüksus 1

• Kruvi läbimõõt: 135 mm

• Doseerimishoob: 570 mm

• Maksimaalne süsti maht: 8,159 cm³

• Maksimaalne kruvi kiirus: 120 p/min

• Kruvi L/D suhe (3 tsooni): 20

• Plastifitseerimiskiirus (3 tsooni): 166 g/s

• Kruvi L/D suhe (barjäär): 22

• Plastifitseerimiskiirus (barjäär): 256 g/s

• Süstimiskiirus: 1,255 cm³/s

• Süstimiskiirus kõrgendatud süstimisrõhu korral: 915 cm³/s

• Spetsiifiline süstimisrõhk: 1,170 bar

• Spetsiifiline sissepritsesurve (kõrgenenud): 1,600 bar

• Düüsi töömaht: 950 mm

• Pihusti kontaktjõud: 150 kN

• Soojendusvõimsus (standard): 93 kW

• Küttetsoonide arv koos düüsiga: 6

• Pumba ajami võimsus: 130 kW

• Õli täitemaht: 1600 l

Kaal:

• Netokaal (kinnitusüksus / sissepritseüksus): 62 t / 18 t
