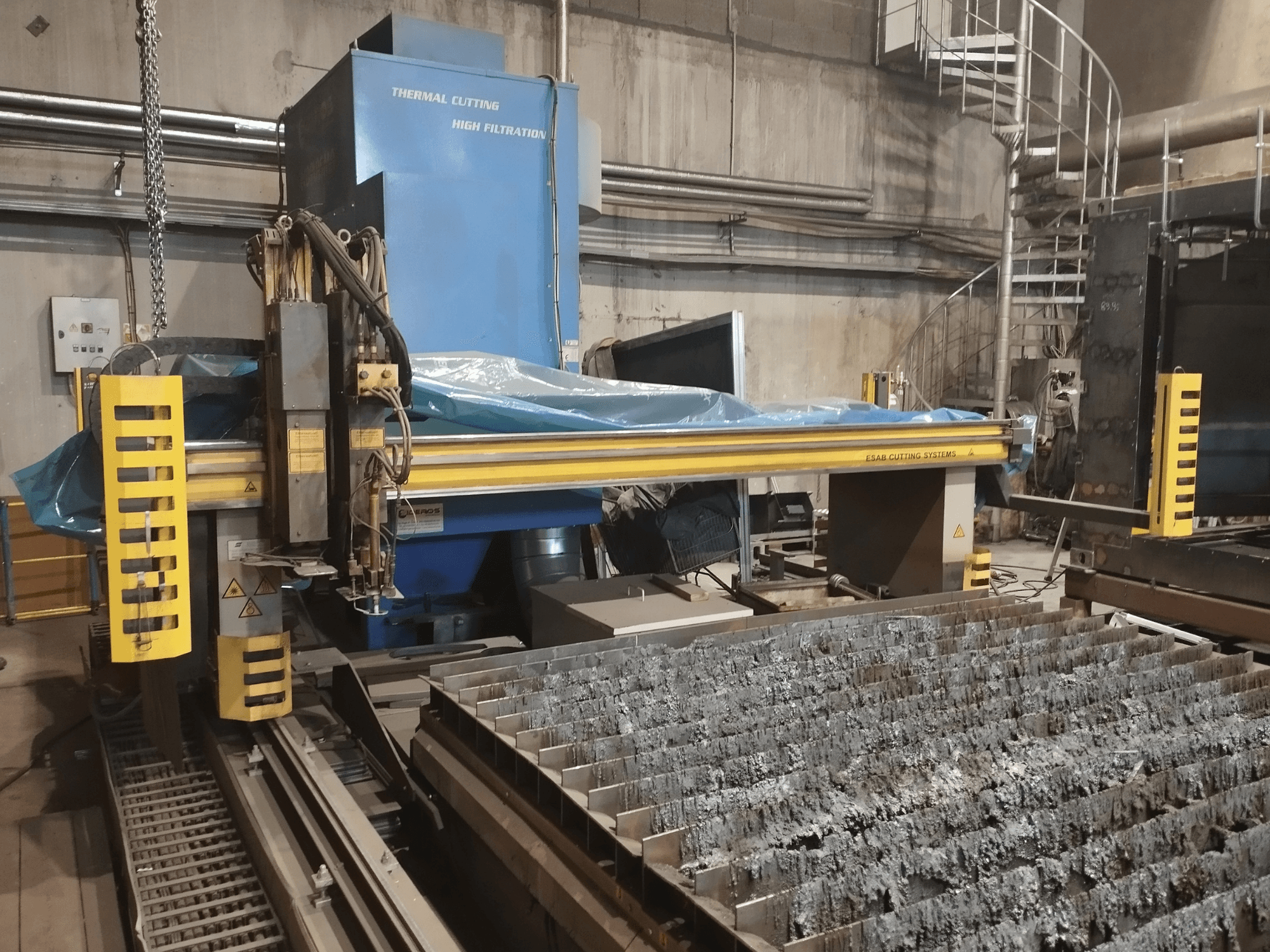

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Laua suurus: 2500 x 13 000 mm

• Lõikepindala: 2 700 x 12 950 mm

• Laua kõrgus: 700 mm

• Maksimaalne materjali paksus: 125 mm

• Plasmageneraator: ESAB Precision Plasma M3 Gen 2, 360 A

• Plasmapõleti: PT 36

• Gaasipõleti: Cool Jet (1 seade)

• Juhtimissüsteem: CNC Vision 51

• Toiteallikas: Masin 1 x 230 V 50 Hz; plasma 3 x 400 V 50 Hz.

• Töötundide arv:

  • Plasmapõleti: 2,795 h

  • Gaasipõleti: 1,979 h

• Gantry ja ajam:

  • Kõrge jõudlusega lõikekorpus

  • Lineaarjuhtimine, vahelduvvoolumootori ajamid, kahepoolne hammasratas

  • Positsioneerimiskiirus max. 24 000 mm/min

  • Pidev portaali asukoha jälgimine

• Plasma- ja gaasilõikus:

  • Plasmagaasid: O₂, O₂, H35: tehniline õhk, N₂, O₂, H35

  • Maksimaalne läbilõikamine: 40 mm (CS/SS/Al)

  • Lõikamiskiirus (CS): 12 mm - 4 200 mm/min; 25 mm - 2 000 mm/min; 38 mm - 1 000 mm/min.

  • Automaatne läbilõikamine, mahtuvuslik kõrguse kontroll

  • HF-käivitussüsteem

  • Lõikekvaliteet: ISO 9013 klass 3

• Kaitse ja keskkond:

  • Tolmukaitse: IP54

  • Suhteline õhuniiskus: 10-85% (kondenseerumise vältimiseks)

• Mõõtmed ja paigaldus:

  • Lõikelaud: 17-profiililine

Lisavarustus

• Filtriüksus: ECO 16 CT (väljatõmbamine/filtreerimine)
