FADAL - VMC4525EE-MIL-FAD-2000-00001

Name: FADAL VMC4525
Brand: FADAL
SKU: EE-MIL-FAD-2000-00001
Price: 12000 EUR
Availability: InStock

12.000 €

gindumaci hinnakiri

(Ex works)

küsige ametlikku pakkumist

Külastage masinat

tehke vastupakkumine

Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Võtke ühendust Whatsappis

GINDUMAC
Tooted
Tööpingid
➤ Kasutatud FADAL VMC4525 müügiks | gindumac.com

Kuva algkeeles

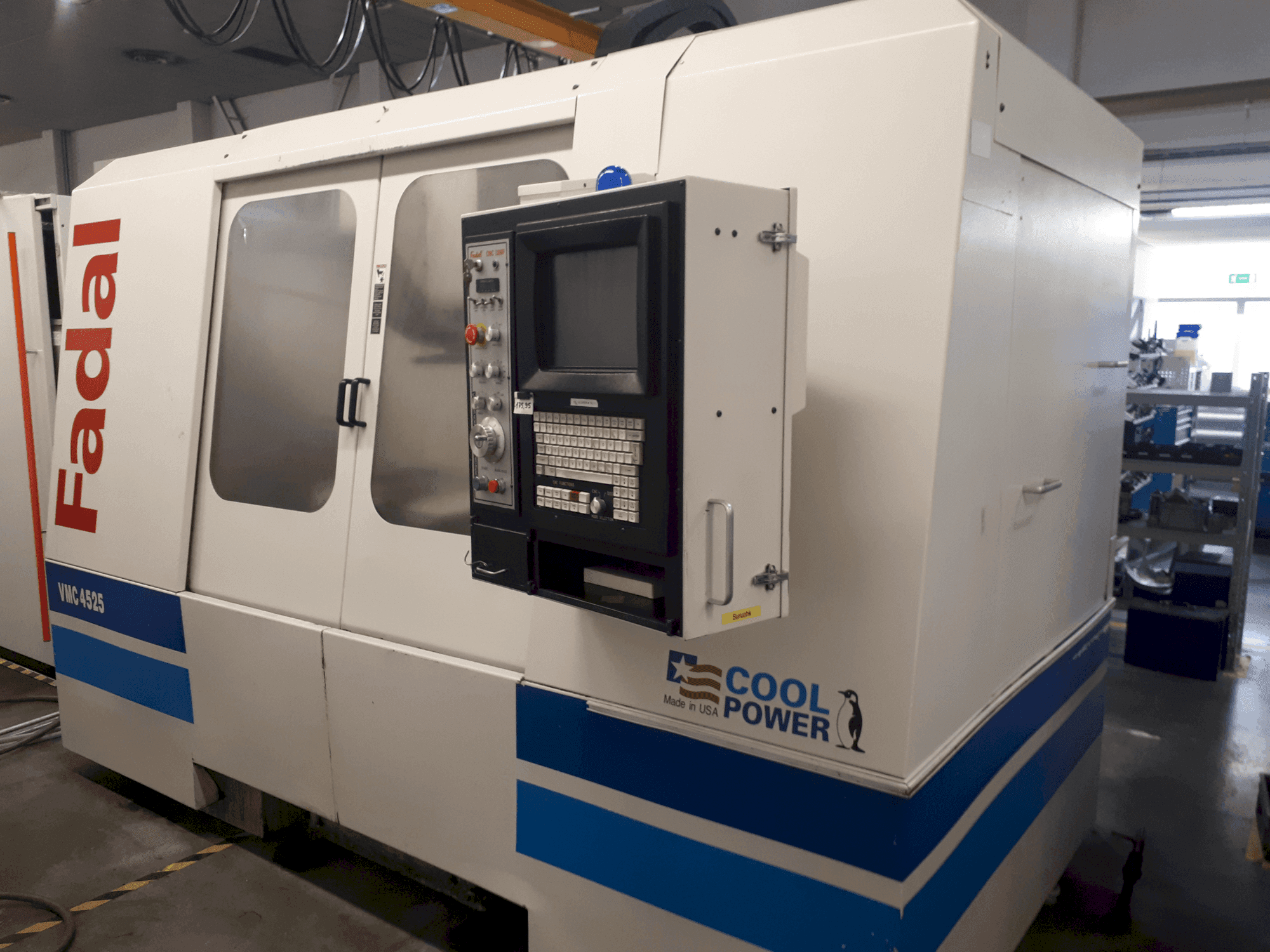

See 3-teljeline Fadal VMC4525 on toodetud 2000. aastal. Fadal CNC 88HS juhtimissüsteemiga varustatud tugev vertikaalne töötlemiskeskus, mille X/Y/Z liikumisteed on 1143/635/610 mm ja laua suurus 1359 × 635 mm. See toetab töödeldava detaili maksimaalset kaalu 1 928 kg ja sisaldab 24 tööriista mahutavusega hoidikut. Sobib ideaalselt keeruliste freesimisülesannete täitmiseks. Lisateabe saamiseks selle masina kohta võtke meiega ühendust.

Ülevaade

kaubamärk: FADAL
aasta: 2000
MUDEL: VMC4525
rakenduse tüüp: Freesimine
Asukoht: Eesti
seadme tüüp: Vertikaalne töötlemiskeskus

Tehniline teave - FADAL VMC4525

Üldandmed

Mõõtmislaius: 2300 mm
Mõõtmissügavus: 3250 mm
Mõõtmiskõrgus: 3040 mm
Masina kaal: 6169 kg

Põhiajam

Spindli kiirusvahemik: 10–10000 1/MIN
Tööriista koonus: 40
Telgede arv: 3

Liikumine

X-TELG Liikumine: 1143 mm
X-TELG Kiire traavers: 30.5 m/min
Y-TELG Liikumine: 635 mm
Y-TELG Kiire traavers: 30.5 m/min
Z-TELG Liikumine: 610 mm
Z-TELG Kiire traavers: 17.8 m/min

Tööriistad

Maksimaalne kaal: 6.8 kg
Tööriista maksimaalne läbimõõt: 101.6 mm
Tööriista maksimaalne pikkus: 381 mm

Lisainformatsioon

Laua suurus: 1359 × 635 mm
Põrandast lauani: 787 mm
T-pesad: 5 × 18 mm, vahekaugus 125 mm
Spindli nina ja laua vaheline kaugus: 102-610 mm
Spindli keskpunkt kuni samba teed: 708 mm
Spindli orientatsioon: Elektromehaaniline
Spindlimootor: 16,8 kW (22,5 HP), 2-kiiruseline vektorajam
Valikuline suure pöördemomendiga mootor: 22,4 kW (30 HP), 270 ft-lbs pöördemomenti
Pöördemoment: 300 Nm (standard) / 375 Nm (valikuline)
Teljed ajamimootorid (X/Y/Z): AC, 16 903 N tipptõukejõud
Kuulikruvi läbimõõt (X/Y/Z): 40 mm
Lõikevõime: 0,25-10,160 mm/min (15,240 mm/min max @150%)
Tööriistavahetaja: Kahe käega, juhuslik, kahesuunaline
Tööriistamahuti mahutavus: 24 tööriista
Tööriista vahetamise aeg: 1,9 s
Positsioneerimistäpsus: ±0,004 mm
Korratavus: ±0,0015 mm
Klaasiskaala: Valikuline X/Y/Z
Jahutusvedelik: Spindli, peapoti ja kuulikruvide jahutus.
Õhuvajadus: 5,5 baari (120 psi, 15 scfm)
Elektrivajadus: 230 VAC, 40/60 A (või 480 VAC, 20/25 A)
