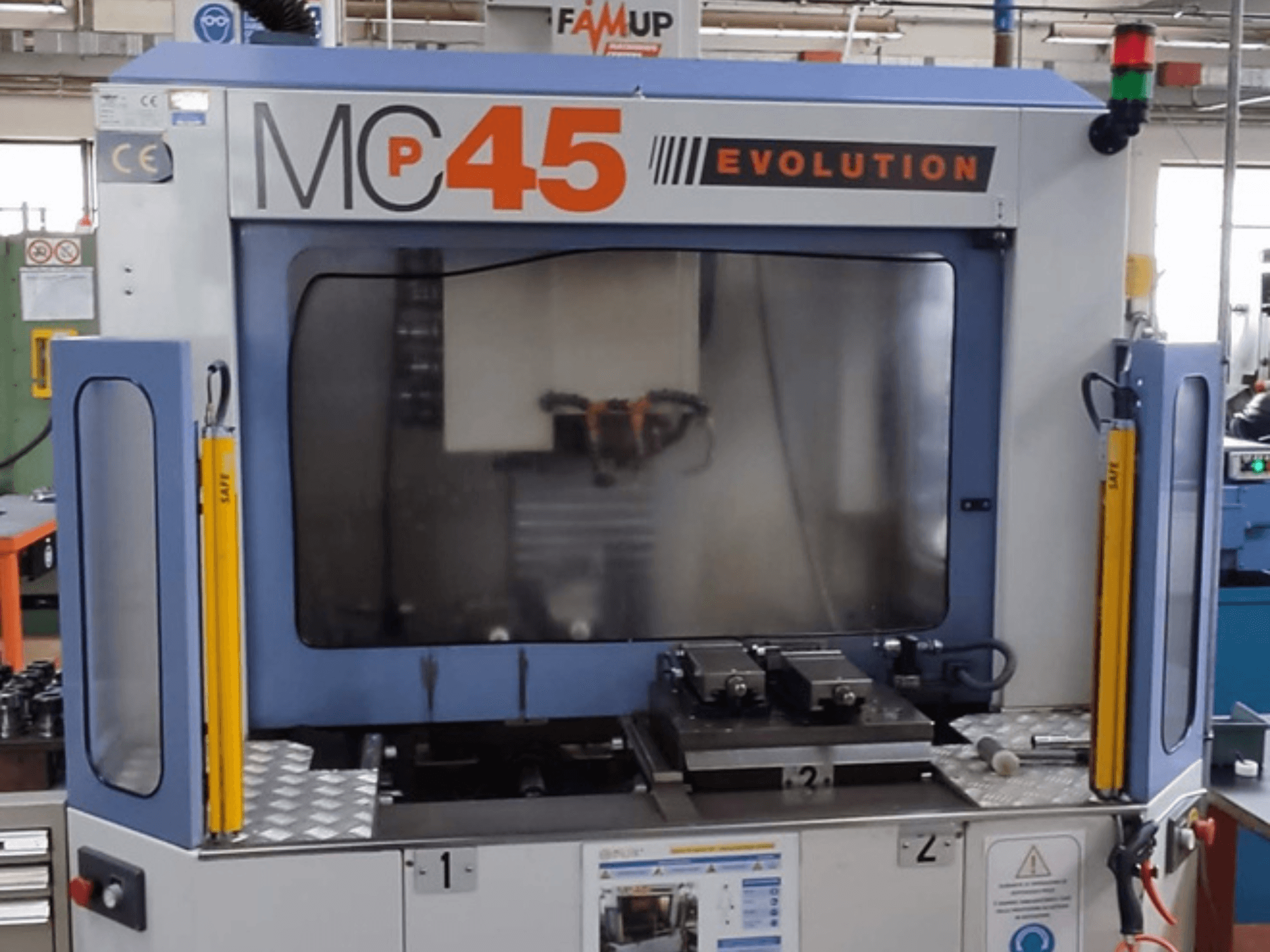

FAMUP MCP 45 E vertikaalne töötluskeskus esiplaanil, kus näidatakse juhtimisseadmeid ja freesitööala.
FAMUP MCP 45 E vertikaalne töötluskeskus esiplaanil, kus näidatakse juhtimisseadmeid ja freesitööala.

FAMUP - MCP 45 EIT-MIL-FAM-2004-00001

11.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 3-teljeline FAMUP MCP 45 E vertikaalne töötlemiskeskus on valmistatud 2004. aastal. Selle X-telje liikumine on 450 mm, Y-telje liikumine 300 mm ja Z-telje liikumine 400 mm. Tööpink on varustatud spindli pöörlemiskiiruse vahemikuga 50 - 10 000 p/min ja maksimaalse lauakoormusega 100 kg. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge meie müügis olevat FAMUP MCP 45 E masinat. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: FAMUP
  • aasta: 2004
  • MUDEL: MCP 45 E
  • rakenduse tüüp: Freesimine
  • Asukoht: Itaalia
  • seadme tüüp: Vertikaalne töötlemiskeskus
  • juhtseadme tootemark: FANUC

Tehniline teave - FAMUP MCP 45 E

Kontrollseade

  • Juhtimismärk: FANUC
  • Juhtimismudel: 21i-MB

Mõõtmed

  • Masina kõrgus: 2515 mm
  • Masina pikkus: 3130 mm
  • Masina kaal: 3100 kg
  • Masina laius: 2800 mm
  • Laua kandevõime: 100 kg

Liikumine

  • Telgede arv: 3
  • X-telje liikumine: 450 mm
  • Y-telje liikumine: 300 mm
  • Z-telje liikumine: 400 mm

Tehnilised andmed

  • Maksimaalne tööriista kaal: 4 kg
  • Tööriistade arv: 16
  • Pöörleva jõud: 5 kW
  • Pöörlev kiirus: 10000 RPM
  • Koonuse suurus: ISO 30

Lisainformatsioon

Kaubaalus / laud

  • Laua suurus: 400 x 300 mm

  • T-pesad: 2 x 14 x 80 mm

  • Keskne puur: Ø50 H6

  • Kaubaaluste vahetamise aeg: 8 s

Spindel

  • Mootori võimsus S6 40%: 5 kW

  • Pidev võimsus S1: 3,7 kW

Telje jõudlus

  • Töötav etteandmine X/Y/Z: 10 000 mm/min

  • Kiiretöötluskiirus X/Y/Z: 30 000 mm/min

  • Töökoormus S1 X/Y: 2 000 N

  • Töökoormus S1 Z: 3 300 N

Mõõtesüsteem

  • Kaudne mõõtesüsteem

Täpsus

  • Positsioneerimistäpsus X/Y/Z: ±5 µm

  • Korratavus X/Y/Z: ±1,5 µm

  • Pööramise täpsus: 3 µm

Tööriistavahetaja

  • Tööriista valik: Juhuslik

  • Maksimaalne tööriistade läbimõõt: Ø63 mm

  • Tööriista maksimaalne pikkus: 150 mm

  • Tööriista vahetamise aeg: 1,7 s

  • Tööstuslaastude vahetamise aeg: 2,5 s

Üldised andmed

  • Paigaldatud koguvõimsus: 10 kW

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
