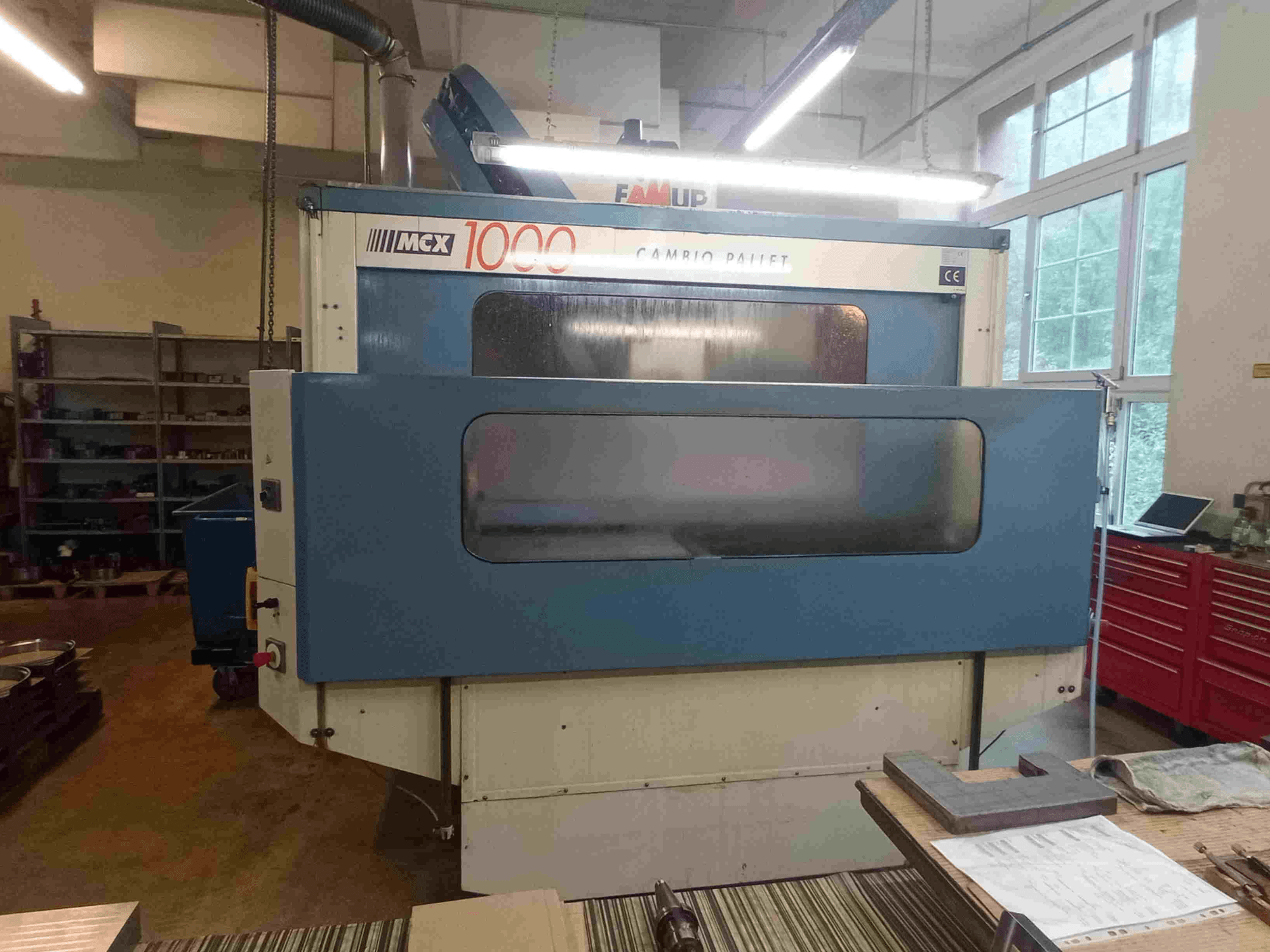

FAMUP - MCX 1000DE-MIL-FAM-1997-00003

- Seadme seisund / kasutusajalugu: töötas umbes 5 aastat kahe vahetusega, ülejäänud aja ühe vahetusega; töötundide loendur puudub

- Juhtseade: Siemens Sinumerik 810M GA3

- Pikisuunaline liikumine (X-telg): 1 100 mm (koos alusvahetajaga)

- Ristliikumine (Y-telg): 480 mm

- Vertikaalne liikumisulatus (Z-telg): 470 mm

- Palettlaua kasutusala: 1 000 x 450 mm (2 paletti)

- T-soonid (palett): 5 x 14 x 80 mm

- Laua kandevõime: 600 kg

- Kaubaaluse vahetamise aeg: 9 sek

- Spindli pöörlemiskiirus: 50–8 000 p/min (kiirspindli lisavarustus)

- Spindli koonus: SK 40 / ISO 40 (DIN 69871)

- Spindli mootori võimsus: 11,25 kW (30 min) / 9 kW (S1 pidev)

- Tööliikumiskiirus (X, Y, Z): 10 000 mm/min

- Kiirliikumine (X, Y, Z): 24 000 mm/min

- Tööriistamagasini mahutavus: 30 positsiooni (ketimagasin)

- Tööriista maksimaalne läbimõõt: 110 mm

- Tööriista maksimaalne pikkus: 280 mm

- Tööriista maksimaalne kaal: 6 kg

- Tööriista vahetamise aeg: 3 sek (5 sek tükist tükini)

- Koguvõimsus: 18 kW

- Masina üldmõõtmed (P x L x K): 3 500 x 3 150 x 3 000 mm

- Lisaseadmed ja tarvikud:

- 4. telje CNC-pöörlaud (läbimõõt 250 mm) pneumaatilise tagapinkiga

- Kaasaskantav elektrooniline juhtkang / käsiratas

- Z-telje asenduslõõtsad

- Erinevad hammasrihmad masinale ja 4. teljele

- Ketimagasiini kinnitusklamber

- Jäik keermestamine (keermestamine ilma pikkuse kompenseerimisega padrunita)

- Pritsmekaitsekabiin halogeenvalgustusega

- Jahutussüsteem integreeritud pesupihustitega optimaalse laastude äravoolu tagamiseks

- Laastukast / -pann

- Automaatne keskmäärimissüsteem

- Elektrikapi jahutus / soojusvaheti
