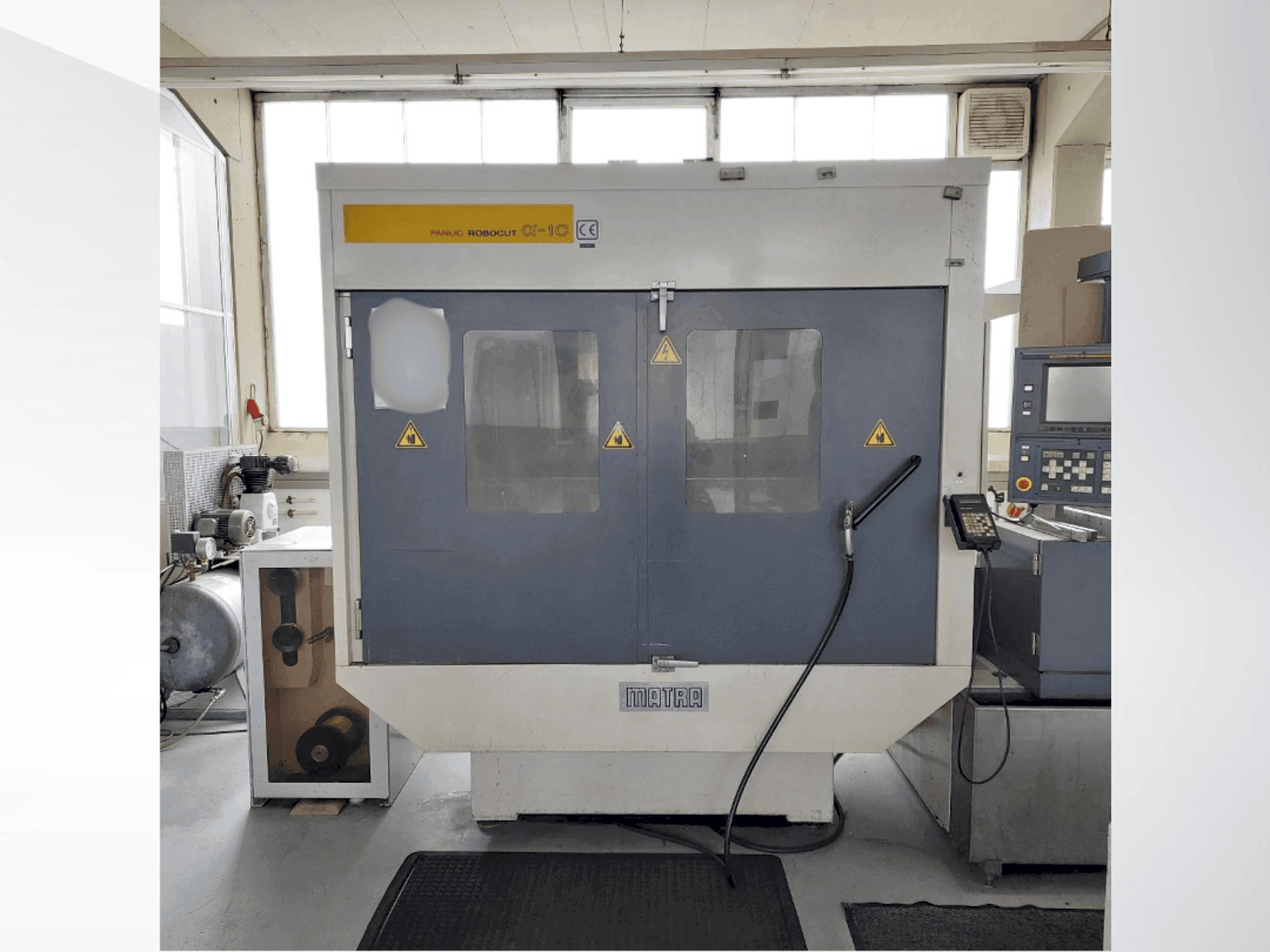

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Lisavarustus

• Bedra traadi lahtipööramise seade BAS 45/100E (masinast vasakul), mis suudab töödelda kuni 45 kg kaaluvaid traadipooli.

Masina eelised

Kvalitatiivsed masina eelised

• Täiustatud juhtimissüsteem koos fanuc-süsteemiga 16-wb

• Mitmekülgne traadi redmimisvõimalus koos reguleeritava traadi läbimõõdu ja pingutusega

Masina tehnilised eelised

• Masina tüüp: CNC-juhtmetöötlusmasin (traat-elektrilõikepink): CNC-juhtmetöötlusmasin.

• Juhtimissüsteem: FANUC System 16-WB (32-bitine CNC)

• Juhitavate telgede arv: 5

• Koordinaatide liikumine X-teljel: 520 mm

• Koordinaatide liikumine Y-teljel: 370 mm

• Koordinaatide liikumine U-teljel: ±60 mm

• Koordinaatide liikumine V-teljel: ±60 mm

• Z-telje liikumine: 300 mm (275 mm võimalik veevannis)

• Maksimaalne koonusnurk: ±30° / 80 mm

• Valikuline maksimaalne koonusnurk: ±45° / 40 mm

• Kiirliikumine X-teljel: 900 mm/min

• Kiirliikumine Y-teljel: 900 mm/min

• Kiirliikumine U-teljel: 450 mm/min

• Kiirliikumine V-teljel: 450 mm/min

• Kiirliikumine Z-teljel: 450 mm/min

• Maksimaalne kiirliikumine: 900 mm/min

• Väikseim ajami sammu suurus: 0,0001 mm

• Minimaalne sisendinkrement: 0,0001 mm

• Minimaalne käskude inkrement: 0,0001 mm

• Maksimaalne programmeeritav mõõde: ±9999,9999 mm

• Programmeerimisrežiim: Inkrementaalne / absoluutne

• Interpolatsioon: Lineaarne ja ringikujuline

• Programmi mälumaht: 280 m

• Juhtimisekraan: 9,5-tolline plasmavärviekraan

• Kasutajaliides: RS-232C lugemine / printimine

• Skaalumisvahemik: 0.001 - 99.999 ×

• Pöörlemisfunktsioon: ±0,001° - ±360°

• Traadi läbimõõdu kompenseerimine: ±99,9999 mm

• Maksimaalne lõikamiskiirus: 25 mm/min

• Traadi juhtelementide materjal: Teemant:

• Rakendatava traadi läbimõõt: 0,2-0,3 mm

• Reguleeritav traadi kiirus: 0 - 15 m/min

• Traadi pinge vahemik: 200 - 2500 g

• Maksimaalne töödeldava detaili kinnituspind: 750 × 590 mm

• Maksimaalne töödeldava detaili suurus: 790 × 730 × 275 mm

• Maksimaalne töödeldava detaili kõrgus (vesivann): 300 mm (275 mm sukeldatuna)

• Maksimaalne töödeldava detaili kaal koaksiaalspindliga: 650 kg

• Maksimaalne töödeldava detaili kaal veevanniga: 450 kg

• Lubatud töödeldava detaili mass: 650 kg

• Masina kaal: umbes 2600 kg

• Masina mass (nimesilt): 2.3 t

• Masina laius: 3270 mm

• Masina sügavus: 2610 mm

• Masina kõrgus: 2240 mm

• Vajalik paigaldusala: 4000 × 2860 mm

• Toiteallikas: 380 / 400 / 415 V ±10-15 %

• Elektrilised faasid: 3-faasiline

• Sagedus: 50 / 60 Hz

• Energiavajadus: Voolutugevus: 11 kVA

• Ühendamise väärtus koos jahutiga: 14 kVA

• Väikseim käsu eraldusvõime: 0,0001 mm

• Maksimaalne programmeeritav vahemik: ±9999,9999 mm

• Bedra traadi lahtipööramise seade: BAS 45/100E

• Maksimaalne traadi kaal (koos lahtipööramisseadmega): 45 kg

• Töötundide arv: 52881.1 h

Täiendav teave

Masin on endiselt voolu all
