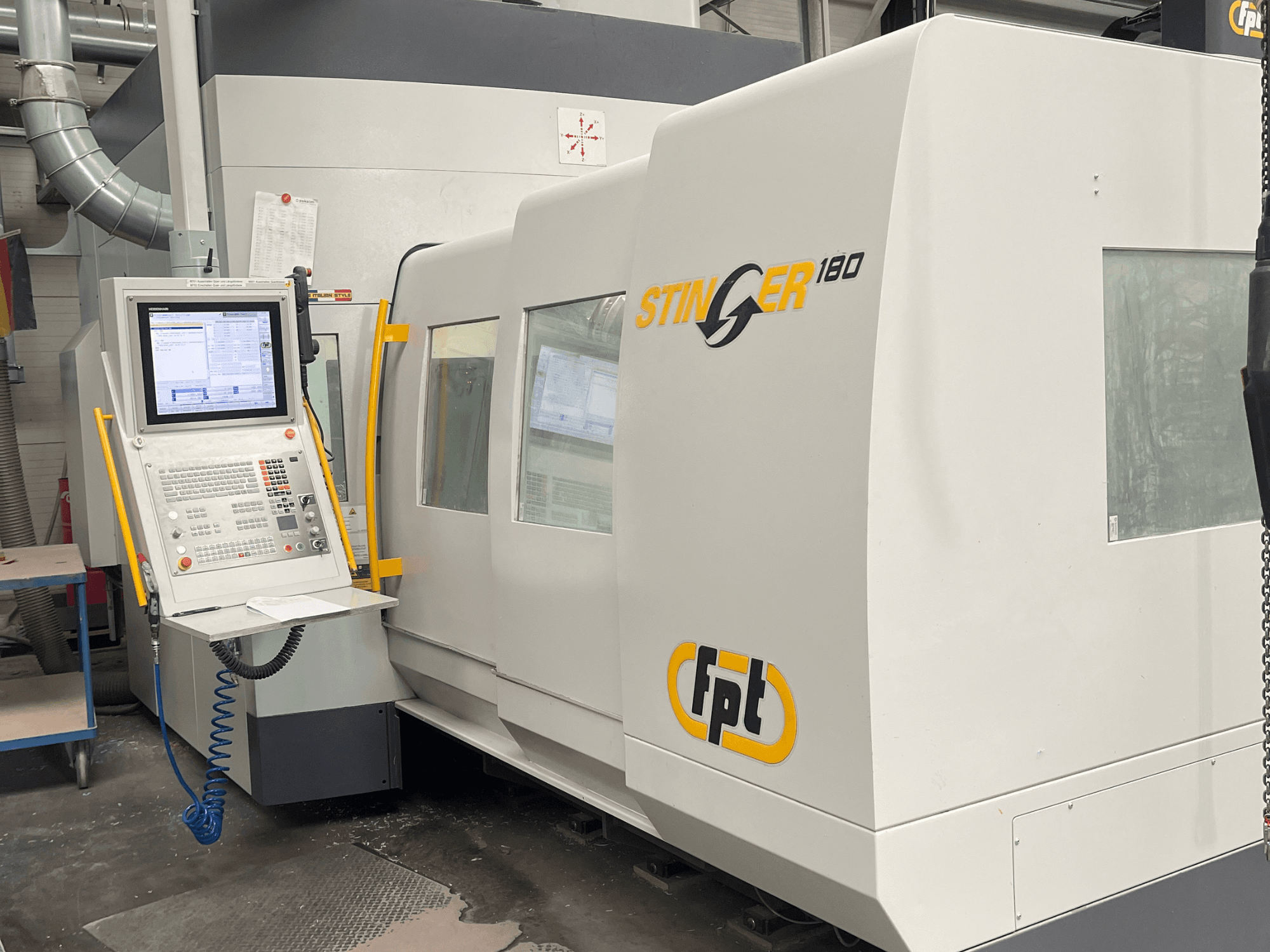

FPT - STINGER 180DE-MIL-FPT-2021-00001

- Interpoleeriva telje maksimaalne kiirus: 35 m/min

- Paigaldatud võimsus: 65 kVA

- Vajalik voolutugevus: 93 A

- Pneumaatilise süsteemi õhuvool: 400 Nl/min

- Pneumaatilise süsteemi töörõhk: 6 bar

- Pöörlaua pikkus: 1200 mm

- Pöörlaua laius: 1000 mm

- Laua kandevõime: 3000 kg (keskele ja ühtlaselt jaotatud)

- Kaugus laua pinnast vertikaalse spindli esiservani: 105–905 mm

- Maksimaalne horisontaalne vaba ruum: 1430 mm

- Põrandast laua pinnani ulatuv kõrgus: 800 mm

- Laua T-soonid: 9 T-sooni (keskmine soon 18 mm H7, ülejäänud 18 mm H11, vahekaugus 100 mm)

- Laua positsioneerimise täpsus: 0,0001°

- Laua kiirpöörlemiskiirus: 7200 °/min (20 pööret minutis)

- Laua kinnitusmomendi väärtus: 7500 Nm

- Laua positsioneerimistäpsus P: 8 sek

- Laua korratavuse täpsus Ps: 4 sek

- CNC-juhtseade: HEIDENHAIN TNC 640 (19" TFT-värviline lameekraan, 4 GB RAM, 32 GB SSD, liidesed: 1x RS-232-C, 2x Ethernet, 5x USB)

- Kaasaskantav käsiratas: HEIDENHAIN HR520

- Spindli/pea tüüp: automaatne universaalpea 0,001° indeksimisega, otsesõidumootoriga, vedelikjahutusega

- Spindli koonus: HSK-A63 DIN 69893

- Spindli pöörlemiskiirus: kuni 18 000 p/min

- Spindli võimsus (S1/S6): 22 / 33 kW

- Spindli pöördemoment (S1/S6): 84 / 128 Nm

- Pea A-telje pöördeulatus: +/- 185°

- Pea A-telje maksimaalne pöörlemiskiirus: 30 p/min

- Pea A-telje kinnituspöördemoment: 1400 Nm

- Pea A-telje maksimaalne kättesaadav pöördemoment: 410 Nm (302 ft lb)

- Laua telje maksimaalne kättesaadav pöördemoment: 2500 Nm (1844 ft lb)

- Tööriistavahetaja: kett-tööriistavahetaja, 60 tööriista, VERT-asend

- Tööriista maksimaalne pikkus: 300 / 350 mm

- Tööriista maksimaalne läbimõõt: 75 mm

- Tööriista maksimaalne kaal: 10 kg

- Lasersond: RENISHAW lasertundja tarkvarasüsteem (tööriista maksimaalne läbimõõt 180 mm)

- Tööeseme mõõteandur: RENISHAW RMP40M raadiosignaaliga andur koos LP2-ga (pikkus 100 mm, sondi läbimõõt 6 mm) ja RMI-Q vastuvõtjaga

- Jahutussüsteem: sisemine (30 bar, 10 l/min) ja väline (30 bar, 40 l/min) jahutusvedeliku toide, mahuti mahutavus 800 l, 80/60 mikroni filtrid

- Sisemine õhuvarustus: kiire sisemine suruõhk läbi spindli (kuni 24 000 pööret minutis)

- Laastutransportöör: 2 sisseehitatud kruvitransportööri, väljund paremale

- Vibratsiooniandur: SRV kokkupõrke- ja vibratsiooni ülekoormuse tuvastamise andur
