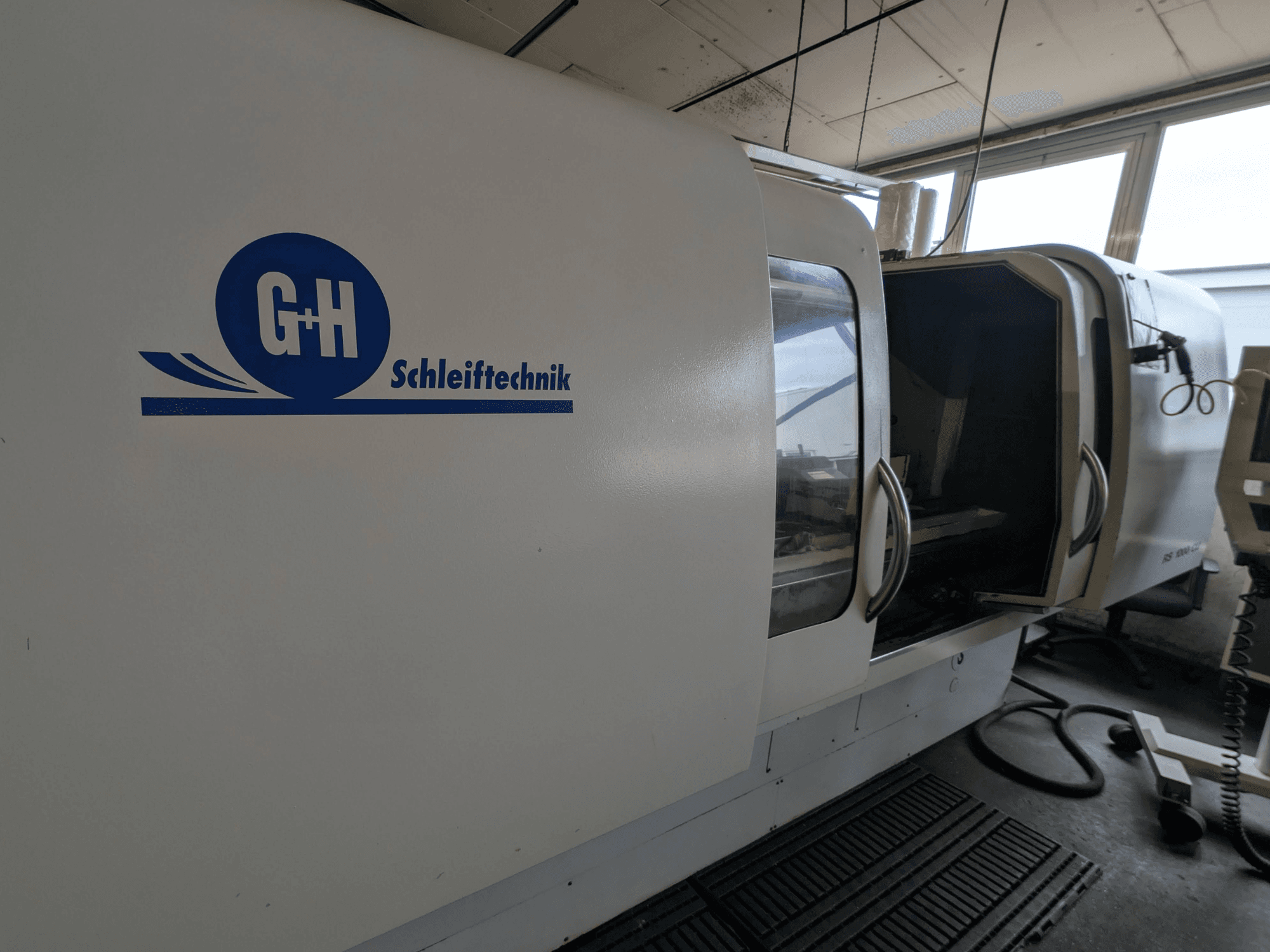

Silindriline lihvimismasin GEIBEL & HOTZ RS 1000 CU, külgvaade, kus on näidatud juhtpaneel ja avatud juurdepääsutuba.
Silindriline lihvimismasin GEIBEL & HOTZ RS 1000 CU, külgvaade, kus on näidatud juhtpaneel ja avatud juurdepääsutuba.

GEIBEL & HOTZ - RS 1000 CUDE-GRI-GEI-2006-00001

30.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

2006. aastal toodetud silindriline lihvimismasin. Selle GEIBEL & HOTZ RS 1000 CU keskpunktide vahekaugus on 1000 mm ja maksimaalne pöörlemisläbimõõt 355 mm. See on varustatud elektromehaanilise X-telje ja Z-teljega, mis pakub etteandmiskiirust kuni 12 000 mm/min. Kui otsite kvaliteetseid lihvimisvõimalusi, kaaluge meie müügis olevat GEIBEL & HOTZ RS 1000 CU masinat. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: GEIBEL & HOTZ
  • aasta: 2006
  • MUDEL: RS 1000 CU
  • rakenduse tüüp: Lihvimine
  • Asukoht: Saksamaa
  • seadme tüüp: Silindriline Lihvimismasin
  • juhtseadme tootemark: SIEMENS

Tehniline teave - GEIBEL & HOTZ RS 1000 CU

Kontrollseade

  • Juhtimismärk: SIEMENS
  • Juhtimismudel: SINUMERIK 840D with SIMODRIVE 611D

Mõõtmed

  • Masina kaal: 6200 kg

Liikumine

  • Telgede arv: 2

Lisainformatsioon

  • Praegused defektid:

    • Mõõtmisandur on defektne

    • Jahutusvedeliku mahutis olev lüliti pumba juhtimiseks on defektne.

  • Telgede konfiguratsioon: 2-teljeline (X, Z)

  • Keskpunktide vahemaa: 1000 mm

  • Keskkoha kõrgus: 180 mm

  • Maksimaalne õõtsumise läbimõõt: 355 mm

  • Maksimaalne töödeldava detaili kaal: 150 kg tsentrite vahel; 60 kg kinnitusseadmes (koos kinnitusseadmega)

  • X-telg:

    • Ajam: elektromehaaniline koos kuulikruviga

    • Söötmiskiirus: 0,01-8,000 mm/min

    • Mõõtesüsteem: klaasskaala, 0,0005 mm eraldusvõime

  • Z-telg:

    • Ajam: elektromehaaniline, kuulikruviga

    • Söötmise kiirus: 0,01-12 000 mm/min

    • Mõõtesüsteem: pöörlev kodeerija, resolutsioon 0,001 mm

  • Töökeha spindel:

    • Mootori võimsus: 2,0 kW

    • Pöörlemiskiirus: 0-1000 p/min

    • Koonus: MK5 ja KK5 (DIN 55026)

  • Lihvimispindel:

    • Mootori võimsus: 9 kW

    • Pöörlemiskiirus: 1400 p/min

    • Lihvimisketta suurus (standard): 500 × 80 × 203,2 mm

    • Laagrid: täppisrull-laagrid

    • Määrimine: eluaegne määrimine

  • Vajalik ruum: umbes 3900 × 2450 × 1800 mm

  • Toiteallikas: 400 V, 50 Hz, 3-faasiline

  • Juhtimispinge: 230/24 V

  • Paigaldatud võimsus: umbes 23 kW

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
