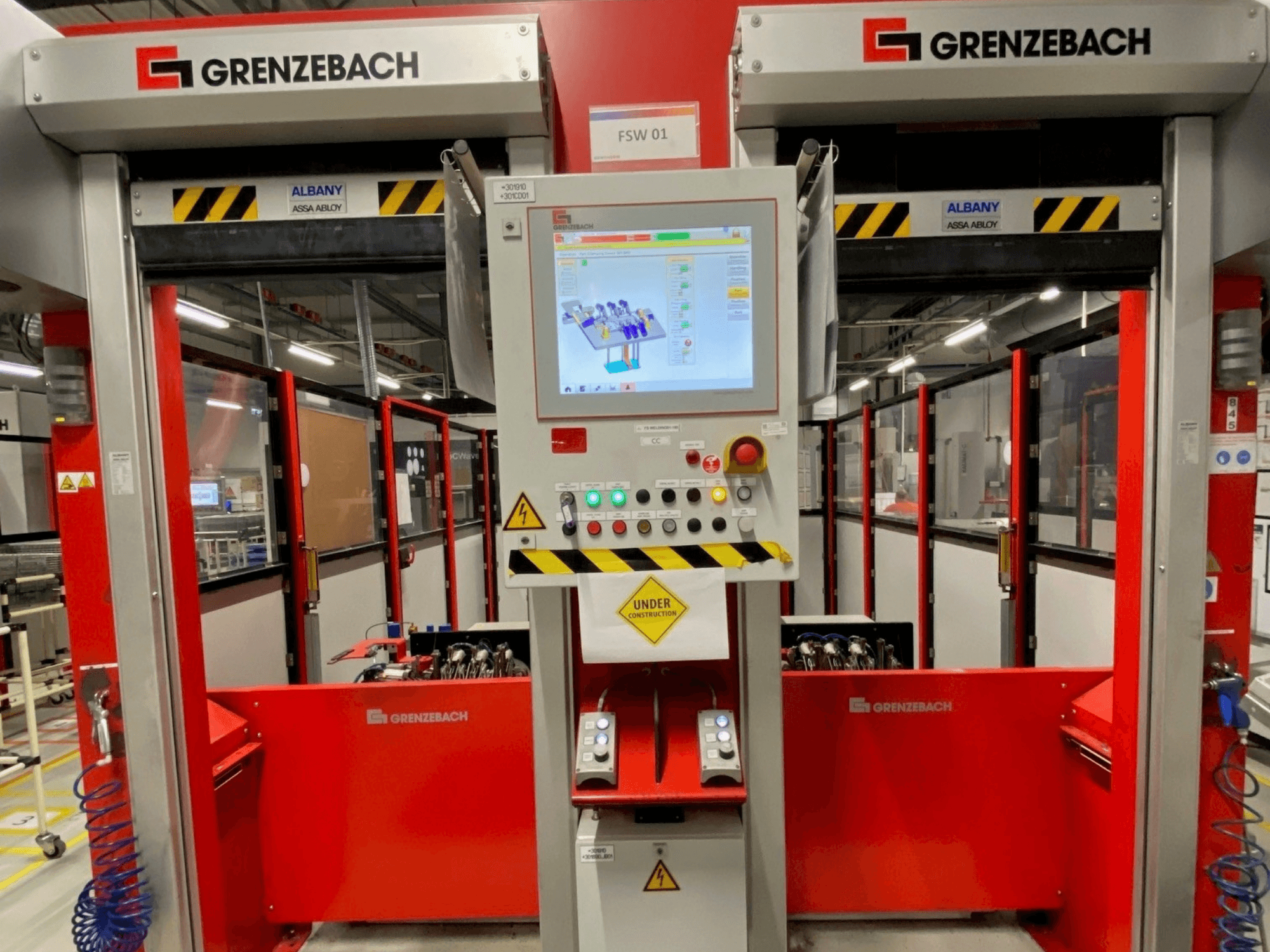

GRENZEBACH - FSW GenRob 01HU-ROB-GRE-2016-00001

• Asendi korratavus: ±0,08 mm

• Töötamisruumi maht: 68 m³

• Paigaldusasend: põrandale

• Kaitseklass: IP65

• Vertikaalne tööjõud: 8 000 N

• Horisontaalne protsessijõud: 8 000 N

• Juhtseade: KUKA KR C4

FSW-spindel

• Tootja: MAG IAS

• Tüüp: FSW2.2 / HSK63

• Tööriistahoidik: HSK 63 A

• Spindli maksimaalne pöörlemiskiirus: 10 000 p/min

• Nimispindli pöörlemiskiirus: umbes 3 900 p/min

• Nimipöördemoment S1: 42 Nm

• Maksimaalne pöördemoment S6 40%: 52 Nm

• Spindli nimivõimsus S1: u. 17 kW

• Mootori tüüp: asünkroonmootor

• Mootori nimivool: 33 A

• Jahutus: vesi/glükool (maks. 5 bar)

• Spindli kaal: 90 kg

• Spindli maksimaalne läbimõõt: 300 mm

• Spindli ligikaudne pikkus: 285 mm

• Laagri tüüp: hübriid

• Laagri läbimõõt: 80 mm

Tööriista kinnitus

• Süsteem: MAPAL KS 63-08

• Tõmbejõud: 18 kN

• Tööriista kinnitus: käsitsi

• Spindli jõuandurid: 3 × 120°

Töödetaili kinnitus / hüdraulika

• Tootja: Römheld

• Hüdraulikaseade: 8457-104

• Maksimaalne töörõhk: 200 bar

• Töörõhu seadistus: 150 bar

• Voolukiirus: 2,0 l/min

• Mahuti maht: 27 l

• Hüdraulikavedelik: HLP 32

• Mootori võimsus: 0,75 kW

• Toitepinge: 400 V / 50 Hz

Elektrilised / abiseadmed

• Tööpinge: 400 V

• Sagedus: 50 Hz

• Juhtpinge: 24 V DC

• Võimsustarbimine: umbes 28 kW

• Minimaalne suruõhu rõhk: 6 bar

• Suruõhu tarbimine: u. 4 m³/h

Lisavarustus

• Robotrakenduse kaitsekest: 301.910 + MCC01

• Kaitseuks: Assa Abloy Albany RP 300 (EN 13241-1)

• Tööpiirkonna turvalisus: valguskardinad

• Hüdrauliline kinnitussüsteem (Römheld HPU 8457-104)

• Spindli jahutusseade (vesi/glükool)

• KUKA KR C4 juhtimiskapp

• Käsitsi juhitav tööjaam
