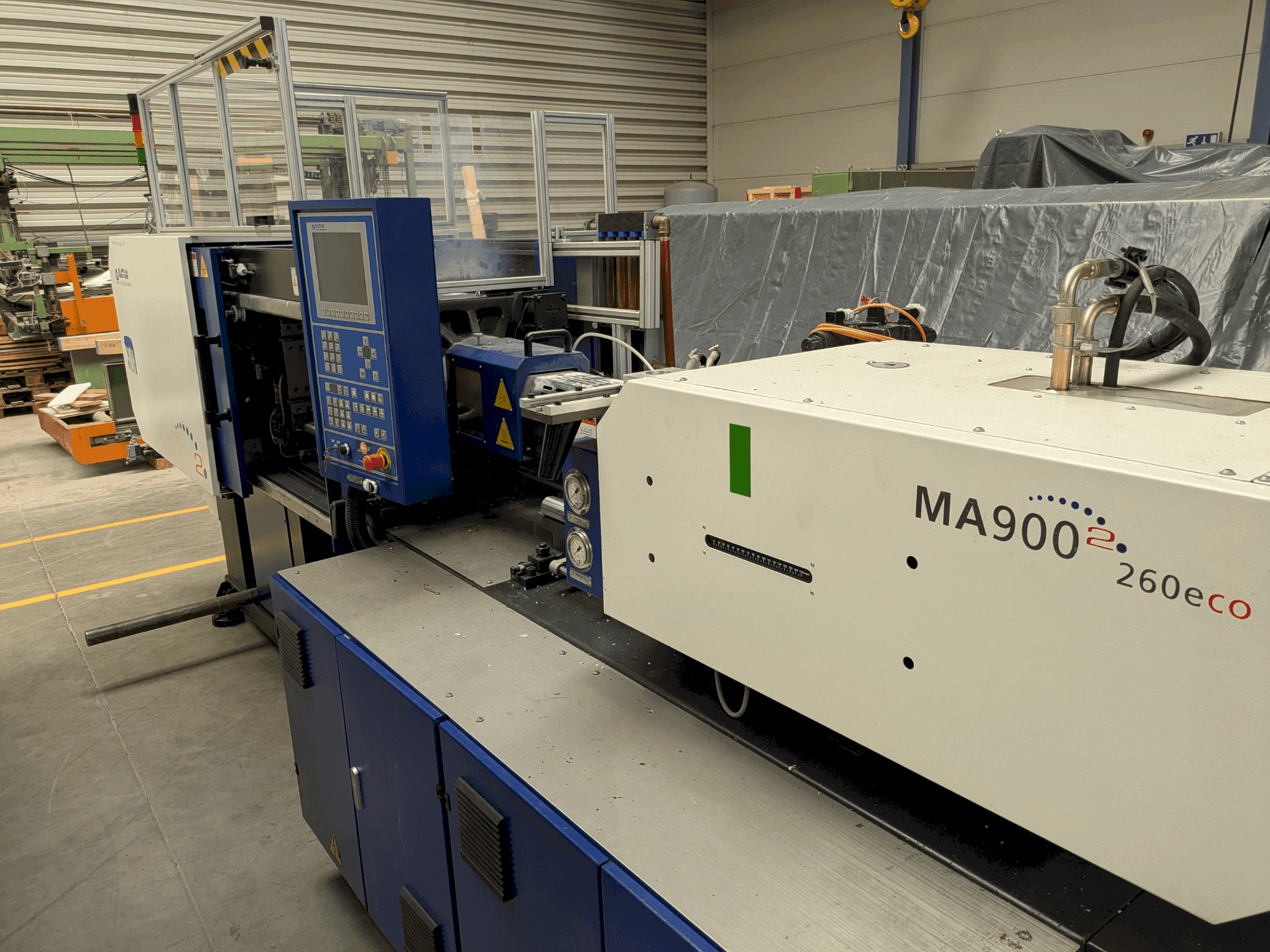

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Süstimisvõimsus (PS): 139 g

Plastifitseerimisvõimsus: 13,3 g/s

Soojendusvõimsus: 7. 85 kw

Sidemete vahekaugus (hxv): 360 × 360 mm

Saadaval olev matriitskõrgus: 150 - 380 mm

Ejektorite arv: 5

Pumba mootori võimsus: 11 kw

Minimaalne valuvormi suurus (l × p): 250 × 250 mm

Vajalik paigaldusruum: Peab võimaldama vähemalt 1 m ruumi masina ümber tööks ja hoolduseks.

Masina vundamendi ja mattide skeem

Vundamendi tüüp: Soovitatav on raudbetoonist vundament.

Kandevõime: Peab kandma ≥ 3,5 t masina kaalu.

Tasemetolerants: Masin peab olema paigaldatud tasasele vundamendile (≤ 0,2 mm/m kalle).

Vibratsiooni summutamine: Kasutage masina jalgade all vibratsioonivastaseid padjakesi või terasplaate.

Nõuded kaablitele ja elektrile

Pumba mootori võimsus: 11 kW

Kütteseadme võimsus: 7,85 kW

Paigaldatud koguvõimsus (umbes): ~19 kW

Toiteallikas: 3-faasiline, tavaliselt 400 V / 50 Hz (kontrollige kohalikke spetsifikaate).

Kaitselüliti soovitus: ≥ 40 A (sõltub kohalikest standarditest).

Maandus: Vajalik usaldusväärne maandus (≤ 4 Ω takistus).

Kaabli riputusskeem: Enne kaablite ühendamist peab masin olema tasandatud.

Jahutus- ja hüdraulilised nõuded

Õlipaagi maht: 190 l (kasutage soovitatud hüdraulikaõli ISO VG46).

Jahutusveevajadus:

Hüdraulikaõlijahuti jaoks

Vormi jahutuskontuuride jaoks (4 × veekanalid on ette nähtud).

Vee kvaliteet: Puhas, mittesöövitav, filtreeritud.

Vee rõhk: 0,2 - 0,4 MPa

Keskkonnatingimused

Ümbritseva keskkonna temperatuur: 5 - 40 °C

Suhteline õhuniiskus: ≤ 90% (mittekondenseeruv)

Paigalduskoht: Siseruumides, vibratsioonivabas, tolmuvabas keskkonnas.
