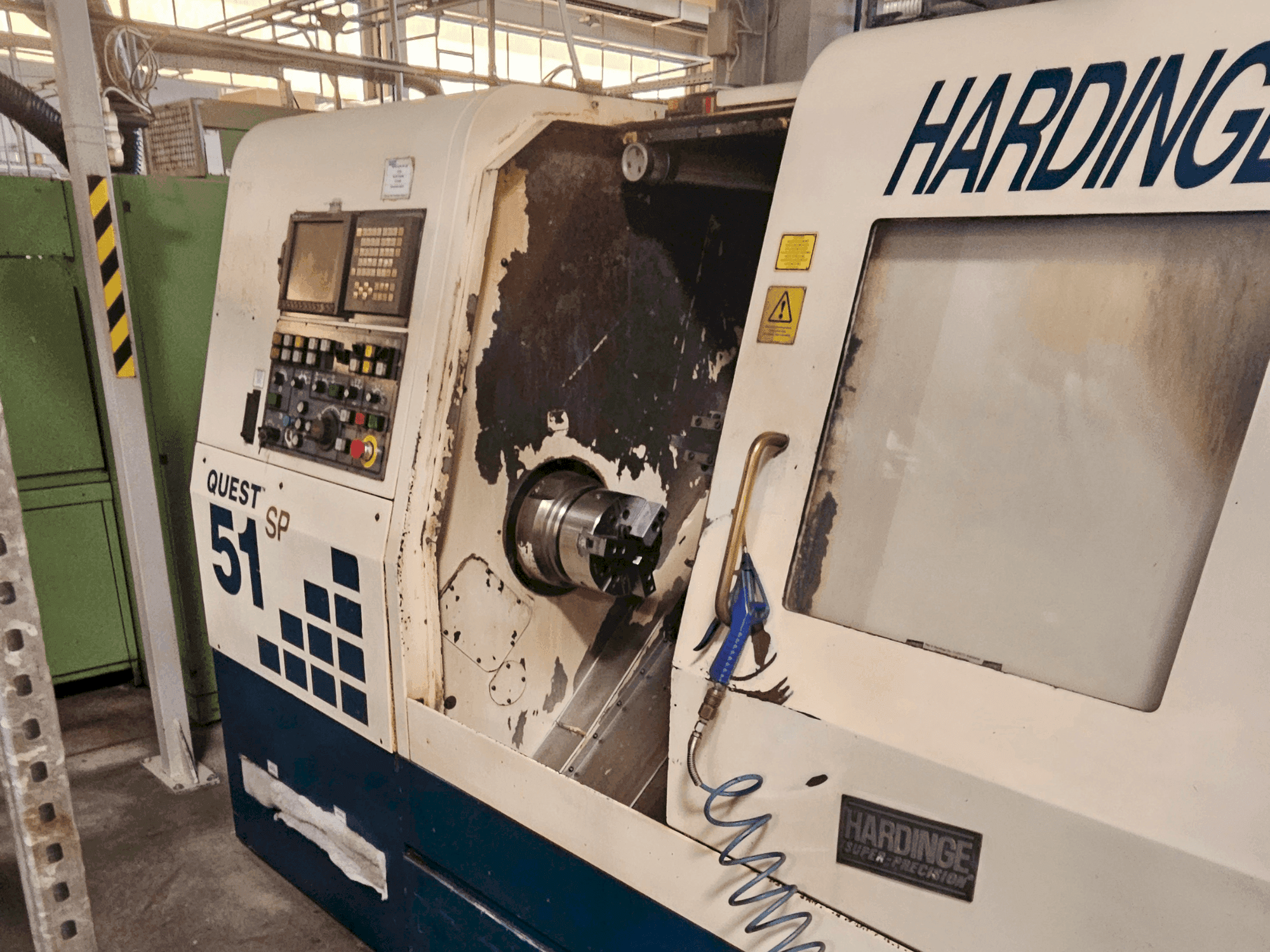

HARDINGE - Quest 51 SPRO-TUR-HAR-2001-00001

Täiendav varustus

• Kiire tagapukk
• Osade püüdja
• Lati etteande liides

Masina eelised

Masina tehnilised eelised

• Maksimaalne treimise läbimõõt: 356 mm
• Läbiv ava (ümar tsang): 51 mm, spindli ava 60 mm
• Keskmete vaheline kaugus (z-telje liikumine): 610 mm
• Pingestatud tööriista mootor: 3,7 kw
• Kiirliikumine: x = 1100 tolli/min / z = 1500 tolli/min
• Revolvri tüüp: vdi30, 12-positsiooniline reaalajas tööriistarevolver
• C-telg ja y-telg: integreeritud peaspindli revolvertornile, võimaldades mitmeteljelist töötlemist
• Tsangide süsteem: 20c tsangid on komplektis
• 43750 töötundi

Lisainformatsioon

Masin veel töökorras / Põhivarustus: VDI 30 tööriistadele, 12 jaama / Peitli ristlõige, kandiline, max 25 mm / Peitli varre läbimõõt, max 40 mm / Lülitusaeg (jaamast jaama) 0,1 s / Varustatud 30 tööriistaga / Peitli varre läbimõõt ER25 tsangiga 2–6 mm / Ajamivõimsus tööriista otsas: 3,7 kW / Pöördemoment tööriista otsas: 21,7 Nm / Kiirusvahemik (1 p/min sammuga) 80–80 000 / Valikuliselt: VDI 40 tööriistad, 10 jaama / Peitli ristlõige. Kandiline, max 25 mm / Tööriista varre läbimõõt max. 40 mm/ Lülitusaeg (jaamast jaama) 0,35 s/ Valikuline: käitatavad VDI 40 tööriistad kõigis jaamades -/ Tööriista varre läbimõõt ER32 tsangiga 3–20 mm/ Ajamivõimsus tööriista otsas: 5,6 kW/ Pöördemoment tööriista otsas: 35,3 Nm/ Kiirusvahemik (sammuga | p/min) 60–6000/ Tavapärane Hardinge/ Revolverpea tüüp T_ (tollides või millimeetrites) suunaloogikaga, 10 või 12 jaama/ Tööriista varre ristlõige, ruudukujuline, max 25 mm/ Tööriista läbimõõt, max 40 mm/ Lülitusaeg (jaamast jaama) 0,35 s/ Vastuspindel – rihmülekande või integreeritud ajamiga/ Spindlipea (ANSI)/ 16C tsang Ümmargune (ava) 42 mm/ Lõuapadruni suurus 150 mm/ Astmeline padrun (kinnituslaius) 152,4 mm/ Ajamivõimsus 1500 p/min juures | Baaskiirus 7,5 kW / Pöördemoment 47,7 Nm / Kiirusvahemik (sammuga | p/min) rihmülekande ja integreeritud antenniga 60–6000 / Liikumiskäik, max 603,3 mm / Liikumiskiirus max 38 p/min / Hüdrauliline tagapukk enkoodri tagasisidega / Liikumiskiirus max 7,6 m/min / Ühendatud koormused / Masina mõõtmed: Pikkus (tagapukiga) 2758,5 mm / Pikkus (vastuvõlliga) 3008,7 mm / Pikkus valikulise laastukonveieriga 3844,3 mm / Sügavus 1943,1 mm / Kõrgus 1905 mm / Kaal (umbes) 5552 kg
