HARTFORD - LG 1570 TNC 640DE-MIL-HAR-2023-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

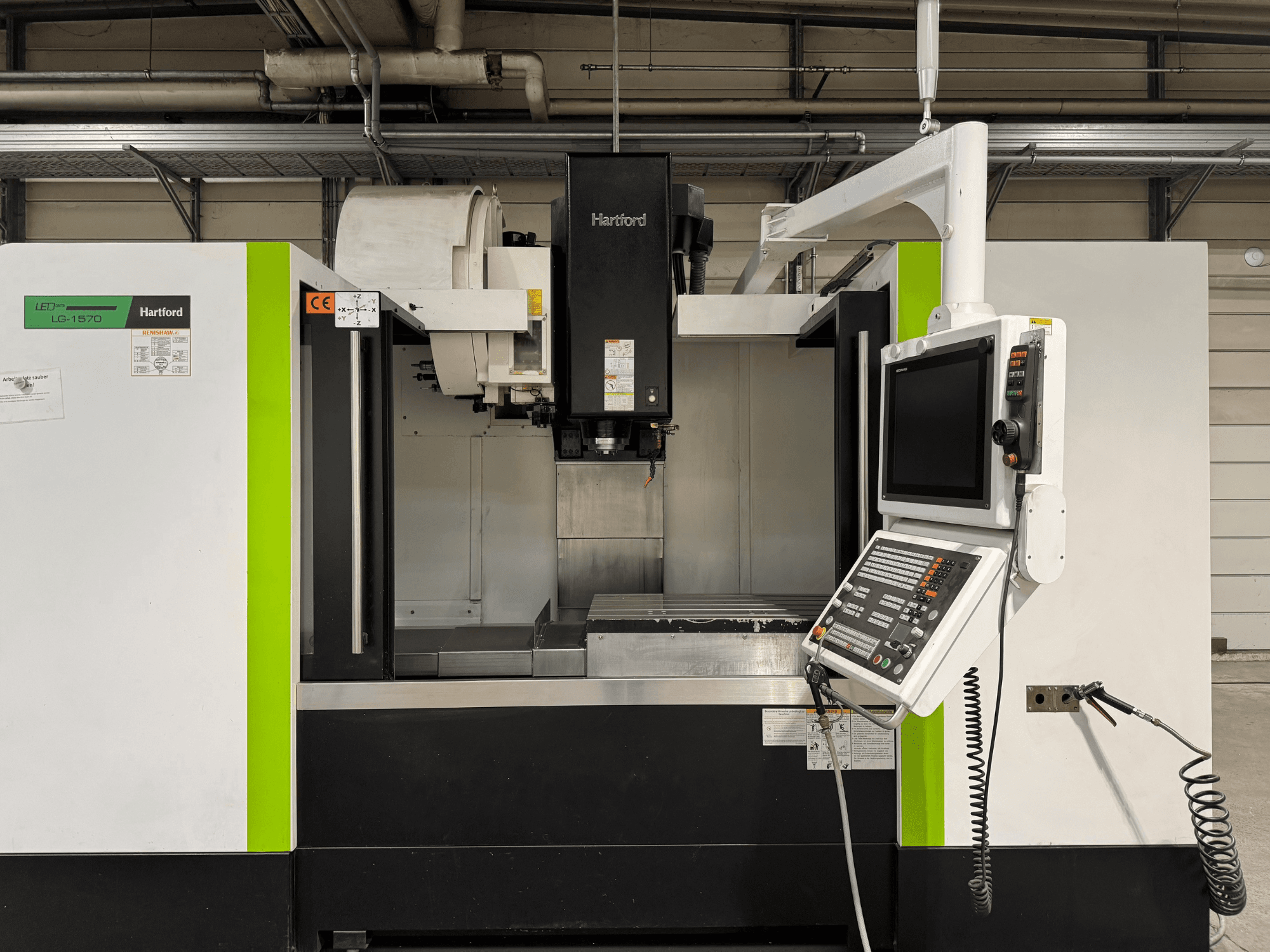

See 3-teljeline HARTFORD LG 1570 TNC 640 on toodetud aastal 2023. Sellel on muljetavaldav X-telje liikumine 1500 mm, Y-telje liikumine 700 mm ja Z-telje liikumine 650 mm. Masina juurde kuulub tugev kinnituslaud mõõtmetega 1600 x 650 mm ja laua maksimaalne kandevõime 1000 kg. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge HARTFORD LG 1570 TNC 640 vertikaalset töötlemiskeskust. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: HARTFORD
- aasta: 2023
- MUDEL: LG 1570 TNC 640
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Vertikaalne töötlemiskeskus
- juhtseadme tootemark: HEIDENHAIN
Tehniline teave - HARTFORD LG 1570 TNC 640
Kontrollseade
- Juhtimismärk: HEIDENHAIN
- Juhtimismudel: TNC640 (19" Touch-Screen display)
Mõõtmed
- Laua pikkus: 1600 mm
- Laua kandevõime: 1000 kg
- Laua laius: 650 mm
Liikumine
- Telgede arv: 3
- X-telje liikumine: 1500 mm
- Y-telje liikumine: 700 mm
- Z-telje liikumine: 650 mm
Tehnilised andmed
- Maksimaalne tööriista kaal: 7 kg
- Pöörleva jõud: 17 kW
- Pöörlev kiirus: 12000 RPM
- Tööriistakohtade arv: 30
Lisainformatsioon
- T-platside konfiguratsioon: 125 mm vahemaa, 18 mm suurus.
- Juhtimissüsteem: Täiendatud lineaarrulljuhtimissüsteem X-, Y- ja Z-teljel (standardsete kuulijuhtide asemel): Täiendatud lineaarrulljuhtimissüsteem.
- Söötmisajamid: Digitaalsed servomootorid koos kuulikruvidega kõigil telgedel.
- Peaspindli koonus: SK40
- Peaspindli ajam: rihmaga ajendatud vahelduvvoolumootor: rihmarattaga / rihmaga ajendatud vahelduvvoolu mootor
- Max. Spindli pöördemoment (M max): 89 Nm
- Spindli temperatuuri kontroll: Temperatuur: suletud jahutuskontuur eraldi spindlijahutusseadmega.
- Tööriistavaheti tüüp: Automaatne tööriistavahetaja (ATC) kiirvahetusega topeltvarrega
- Tööriistamahuti mahutavus: 30 positsiooni (ATC30)
- Max. Tööriista läbimõõt: Ø75 mm (Ø150 mm, kui kõrvalolevad positsioonid on tühjad).
- Max. Tööriista pikkus: 300 mm
- Töödetaili sond: (paigaldatud automaatse nullpunkti ja asukoha mõõtmiseks)
- Tööriistapüüdja: Tool Touch Probe System (paigaldatud lauale pikkuse, läbimõõdu ja tööriista purunemise tuvastamiseks): Tool Touch Probe System (paigaldatud lauale pikkuse, läbimõõdu ja tööriista purunemise tuvastamiseks)
- Sisemine jahutusvedelikuvarustus (IKZ): Kõrgsurvepumba süsteem, max. 20 baari koos padrunfiltriga
- Väline jahutusvedelikuvarustus (AKZ): Mitme düüsiga süsteem spindli ninaosas
- Õhuvarustus: Spindli nina suruõhu jahutuspihusti ja keskne õhk läbi spindli (programmeeritav M-funktsioonide kaudu).
- Kiipide juhtimine: (väljavoolukõrgus umbes 1200 mm, väljavoolupool: vasakpoolne): kinnine tööruum koos kallutatud voodi, laastude loputussüsteem ja pikisuunaline hingedega lintlaastukonveier (väljavoolukõrgus umbes 1200 mm, väljavoolupool: vasakpoolne)
- Korpuse omadused: Eesmine elektrooniliselt jälgitav lükanduks, külgmised akendega pöörduksed pikkade töödetailide jaoks.
- Määrimine: Täisautomaatne tsentraalne määrimissüsteem koos tasemekontrolli ja CNC hoiatustega.
- Tööruumi valgustus: 2x LED-valgustus
- Lisavarustus: Juhtimiskapi kliimaseade, elektrooniline käsiratas, suruõhupüstol koos spiraalvoolikuga, käsitsi juhitav jahutusvedeliku loputuspüstol
- Värviskeem: Must (alusraam, sammas, vertikaalne liugur, jahutusvedeliku paak, kapp, uksed, konveier) ja valge (korpuse korpus).
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
