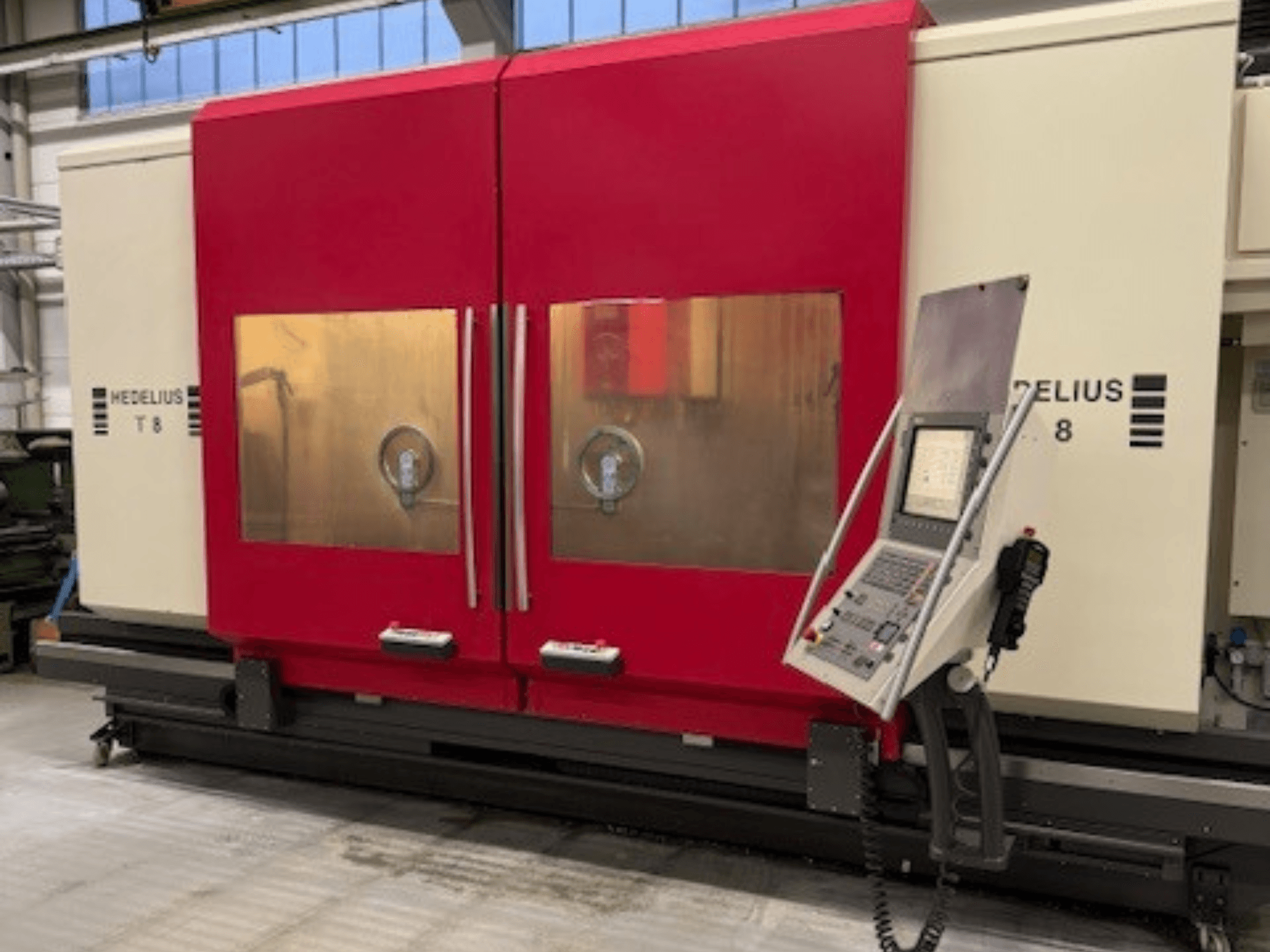

HEDELIUS T8 CNC-tööpink eesvaates, millel on punased uksed, juhtpaneel ja sisemiste komponentide nähtavus.
HEDELIUS T8 CNC-tööpink eesvaates, millel on punased uksed, juhtpaneel ja sisemiste komponentide nähtavus.

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

72.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 5-teljeline HEDELIUS T8 - 2300 on valmistatud 2006. aastal ja sellel on tugev vertikaalne töötlemiskeskus. Sellel on suur liikumisulatus 2300/800/850 mm ja kõrge spindli pöörlemiskiirus kuni 12 000 pööret minutis. Tööpingil on B-telje NC-pöörlev pea, 40-positsiooniline tööriistalaegas ja see toetab maksimaalselt 2500 kg rasket töödeldavat detaili. Kaaluge võimalust osta see HEDELIUS T8 - 2300 vertikaalne töötlemiskeskus. Lisateabe saamiseks võtke meiega ühendust.

Ülevaade

  • kaubamärk: HEDELIUS
  • aasta: 2006
  • MUDEL: T8 - 2300
  • tootmistunnid: 7647
  • rakenduse tüüp: Freesimine
  • Asukoht: Saksamaa
  • seadme tüüp: Vertikaalne töötlemiskeskus
  • juhtseadme tootemark: HEIDENHAIN

Tehniline teave - HEDELIUS T8 - 2300

Kontrollseade

  • Juhtimise mark: HEIDENHAIN
  • Juhtimise mudel: iTNC 530

Mõõtmed

  • Masina kaal: 18500 kg

Liikumine

  • Telgede arv: 5
  • X-telje liikumine: 2300 mm
  • Y-telje liikumine: 800 mm
  • Z-telje liikumine: 850 mm

Tehnilised andmed

  • Maks. tööriista kaal: 10 kg
  • Spindli võimsus: 26.5 kW
  • Spindli kiirus: 12000 RPM
  • Koonuse suurus: SK 40

Lisainformatsioon

  • NC pöörlev pea B-telg: +92° / -92°

  • Maksimaalne pendli töö: 2 × 850 mm

  • Kiirpööramine: 60 m/min

  • Söötmisjõud: X/Y 5000 N, Z 9000 N

  • Spindel:

    • Pöördemoment: 158 Nm

    • Spindli eesmise laagri läbimõõt: 70 mm

    • Tööriista kinnitus (sissetõmbejõud): 12 kN

  • Tööriistamahuti/vahetus:

    • Tööriistapositsioonid (standard): 40

    • Tööriistapositsioonid (Magnum): 80

    • Tööriista maksimaalne läbimõõt: 125 mm (180 mm, kui kõrvalolevad positsioonid on tühjad)

    • Tööriista maksimaalne pikkus: 330 mm

    • Tööriista vahetamise aeg (umbes): 3.5 s

    • Kiipide vahetamise aeg: vertikaalselt 6,0 s / horisontaalselt 6,5 s

  • Laua / mahutavus:

    • Fikseeritud laud (pikkus × laius): 2000 × 920 mm

    • T-kohad: 6 × 18 H12

    • Pöörlev laud: 1 × 18 H8

    • Maksimaalne töödeldava detaili kaal: 2500 kg

  • Töödeldavus:

    • Puurimine St 52 karbiidiga: 40 mm

    • Keermestamine: M24

    • Freesimine St 52: 500 cm³/min

  • Kaugused (võrdlus):

    • (L2): 850 mm

    • Spindli nina kuni pöördteljega (L3): 300 mm

    • Spindli nina ja laua pind (L4): 40 mm

    • Horisontaalne Z-liikumine (L5): 1000 mm

    • Spindli telg kuni lauapinnani (L6): 210 mm

    • Y liikumine (L7): 800 mm

    • Laua keskpunktist sõidu algus-/lõpuni (L8/L9): 400 / 400 mm

  • Võimsus/kaalud:

    • Ühendatud koormus kokku: 25 kVA

    • Masina kaal (standard): umbes 17 000-17 500 kg.

  • Tundide arv:

    • Töötundide arv: 21 100 h

    • Spindlitunnid: 7,647 h

Lisavarustus

  • Laastukonveier

  • Sisemine jahutusvedelik läbi spindli, 40 baari

  • paberist lintfilter

  • Õli- ja emulsioonisudu eraldaja

  • Pöörlevad vaateaknad (2)

  • Puhastuspüstolid (2)

  • Renishaw puutetundlik sond

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
