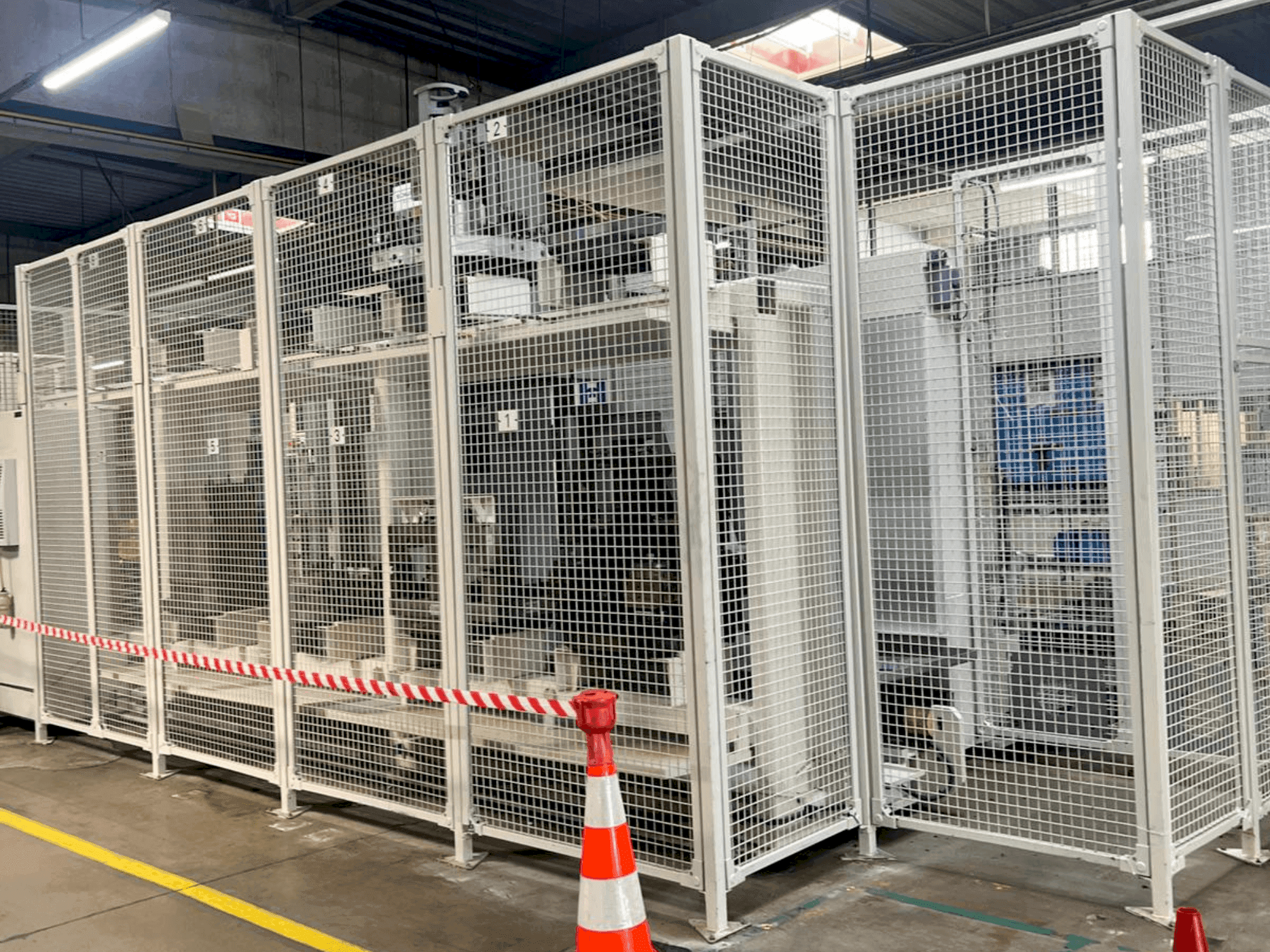

HELLER - MCH 250DE-MIL-HEL-2005-00004
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com
See 4-teljeline HELLER MCH 250 horisontaalne töötluskeskus toodeti 2005. aastal. Sellel on tugev 43 kW ajami võimsus kiirusega kuni 6000 p/min ja kiire liikumiskiirus 60 000 mm/min. Masin toetab 50 kuni 100 tööriista mahutavust ja maksimaalset kinnitusraskust 800 daN. Kui soovite saada kvaliteetseid freesimisvõimalusi, kaaluge meie müügil olevat HELLER MCH 250 masinat. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: HELLER
- aasta: 2005
- MUDEL: MCH 250
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
- saadavus: Kohe
- juhtseadme tootemark: SIEMENS
Tehniline teave - HELLER MCH 250
Üldandmed
- Masina kaal: 19000 kg
Juhtseade
- Kaubamärk: SIEMENS
- Mudel: Siemens SINUMERIK 840 D
Põhiajam
- Spindli kiirusvahemik: 45-6000 RPM 1/MIN
- Spindli mootori võimsus: 43 kW
- Tööriista koonus: SK 50
- Telgede arv: 4
Liikumine
- X-TELG Liikumine: 800 mm
- X-TELG Kiire traavers: 60000 mm/min
- Y-TELG Liikumine: 800 mm
- Y-TELG Kiire traavers: 60000 mm/min
- Z-TELG Liikumine: 800 mm
- Z-TELG Kiire traavers: 60000 mm/min
Tööriistad
- Tööriista maksimaalne läbimõõt: 112 mm
- Tööriista maksimaalne pikkus: 600 mm
- Tööriistahoidiku tüüp: SK/HSK 50/A100
Keskmine
- Õhurõhk: 6 bar
Täiendav varustus
- - Ajakirja tüüp: kettsalong / Magasini maht: 50 kuni 100 tööriista (valikuline)
- - Tööriistasüsteem ja Magazine / Riiulimagasin: 234 pilu (SK), suurendatud tööriista kaalu kandevõime
- - X- ja Y-telg: 15 000 N (S3 juures – 40% töötsükkel) / Z-telg: 17 500 N (S3 juures – 40% töötsükkel)
- - Kiirused: liikumiskiirus (X, Y, Z): 50 000 mm/min / Kiirendus (dünaamiline pakett): 4,0 m/s² X-, Y- ja Z-s / Kiire liikumiskiirus: 60 000 mm/min / Maksimaalne kiirendus: 7,0 m/ s²
- - Spindli läbimõõt (eesmine laager): 100 mm
- - Laiendatud spindli pöörlemiskiirus: 12 500 p/min
- - Ajam: võimsus/pöördemoment [maks.] (S6 juures = 40%): 43 kW / 822 Nm / kiirusvahemik: 45–12 500 p/min (pikendatud)
- - Mudel: Siemens GRM pöördlaud koos täppispaketiga, sealhulgas temperatuurikompensatsiooni ja täppisjahutiga
- - Jaotus: nurgad 360 x 1° / indekseerimise täpsus: 6 sekundit / pöördeajad 45°/180° jaoks: 2,7 s / 3,5 s
- - Suure täpsusega jaotus (valikuline): 360 000 x 0,001° nurgad, indekseerimise täpsus 10 sekundit, pöördeajad 45°/180° jaoks: 0,9 s / 1,8 s
Lisainformatsioon
- Masina tehnilised eelised:
- - Õõnesvõlli seade (lisavarustus) ajami võimsus/pöördemoment [max. ]: 72 kw / 460 nm
- - Tugevdatud käigukast [max. ]: 60 kw / 1145 nm
- - Liikumiskiirus (x, y, z): 50000 mm/min
- - Kiirendus: 7,0 m/s²
- - Pöördlaua maksimaalne lubatud kinnitusmass (keskel): 800 dan
- - Koguvõimsuse vajadus (põhiline): u. 79 kva
- - Maksimaalne tööriista kaal: 25 dan / maksimaalne tööriista moment haaratsil: 2200 ncm / maksimaalne tööriista pikkus: 600 mm (spindli ninast) / maksimaalne tööriista läbimõõt (kõik pilud hõivatud): 112 mm (kuni 280 mm koos vaba ruumiga)
- - Kiibist kiibile jõudmise aeg: 4,1 s kuni 5,1 s / tööriistahoidik: msk/pdk hoidik, sealhulgas õhu ja jahutusvedeliku juurdevool
- - Kaubaaluste vahetamise süsteem ja alused/ alused: 2 standardset alust grammi spetsifikatsiooni kohta ja üks lisaalus kohandatud spetsifikatsiooniga / kaubaaluse suurus: 630 x 630 mm / kaubaaluse vahetamise täpsus (x, y, z): 0, 01 mm / kaubaaluse vahetamise aeg: 12 s
- Kvalitatiivsed eelised masinale:
- - Jahutusvedelik ja loputussüsteem/jahutusvedeliku jahuti: cfc-vaba, ühildub vrf-ga/ jahutusvedeliku paak (baas): u. 1000 liitrit/ jahutusvedeliku pump (baas): 3 baari juures: 200 liitrit/min - 12 baari juures: 40 liitrit/min
- - Paigaldusandmed masina kaal: u. 19 000 dan / kogu võimsusvajadus (baas): u. 79 kva / toide: 400 v / 50 hz / õhurõhk: 6 baari
- - Asendi mõõtmise süsteem
- - Mõõtmissüsteem: otsesed, absoluutsed lineaarsed skaalad suurima eraldusvõimega x, y ja z
- - Masin veel toite all
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
