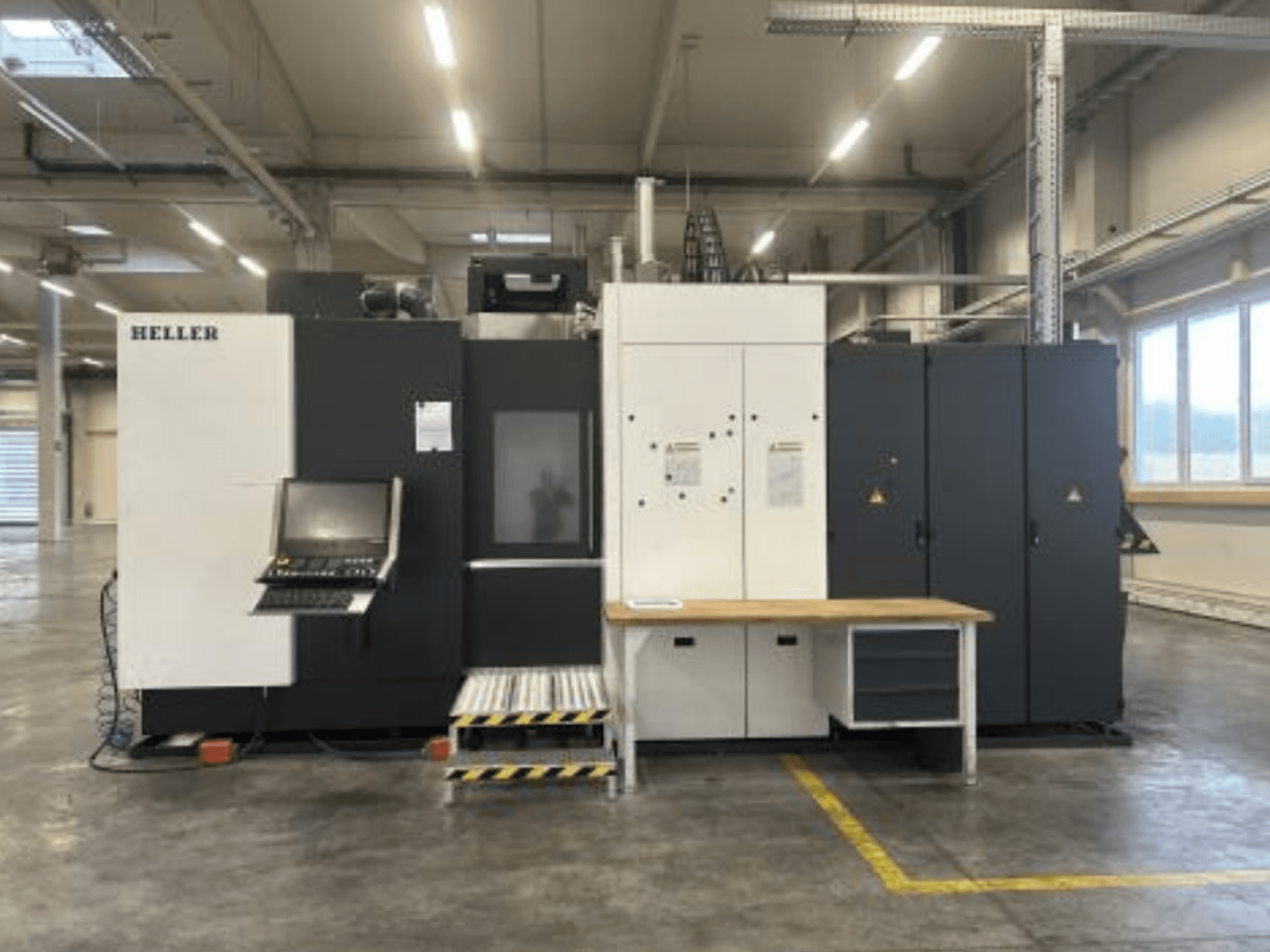

See 4-teljeline horisontaalne töötlemiskeskus HELLER H5000 on valmistatud 2021. aastal. Selle tööulatus on kõigil telgedel 800 mm ja töödeldava detaili maksimaalne läbimõõt on 900 mm. Masinal on HSK-A 100 tööriista kinnitus ja 100-kohaline tööriistamagasiin. Kui otsite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva HELLER H5000 masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: HELLER
- aasta: 2021
- MUDEL: H5000
- tootmistunnid: 15000
- rakenduse tüüp: Freesimine
- Asukoht: Austria
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - HELLER H5000
Kontrollseade
- Juhtimismärk: SIEMENS
- Juhtimismudel: SINUMERIK 840D sl
Liikumine
- Telgede arv: 4
- Z-telje liikumine: 800 mm
- X-telje liikumine: 800 mm
- Y-telje liikumine: 800 mm
Tehnilised andmed
- Pöörlev kiirus: 10000 RPM
- Koonuse suurus: HSK 100
- Tööriistakohtade arv: 100
Lisainformatsioon
- Masinate arv: 2 tükki
- Juhtimisseade: Siemens SINUMERIK 840D lahendus koos 24-tollise multitouch-põhijuhtpaneeli ja HELLERi kasutajaliidesega
- Tööpiirkond (X/Y/Z-teljed): 800 / 800 / 800 mm
- Ajamikomplekt: POWER-komplekt (standardajam X/Y/Z-telgedel)
- Kiirliikumine (X/Y/Z-teljed): 50 m/min
- Kiirendus (X/Y/Z-teljed): 5 m/s²
- Söötmisjõud X- ja Y-teljel (ED S3 -40%): 15 000 N
- Z-telje etteandejõud (ED S3 -40%): 20 000 N
- Toitetelgede servomootorid: inkrementaalkooderid
- Lineaarsete telgede positsioneerimistolerants (Tp): 0,005 mm
- Tööüksus: PC 100 i võimas lõikeüksus (10 000 p/min, 45 kW, 360 Nm)
- Tööriista kinnitus: HSK-A 100 vastavalt standardile DIN 69 893
- Tööriistamagasin: 100 pesa, kett-tüüpi (HSK-A 100) koos mugava kasutajaterminaliga tööriistade seadistamisjaamas
- Tööriista purunemise kontroll: kiire puuri purunemise kontroll
- Kokkupõrke seire: kahjude minimeerimise seiresüsteem
- NC-pöörlaud (B-telg): 360 000 × 0,001 kraadi indeksimine, 25 p/min, täpsus 8 kaarsekundit, maksimaalne tangentsiaalne moment 12 000 Nm, maksimaalne kallutusmoment 18 000 Nm
- Tasapinna teisendus: tsükkel 800
- Töödetaili paigaldusjaam: käsitsi pööratav 4 × 90 kraadi
- Töödetaili kinnitusliides: 5-suunaline liides, hüdrauliline rõhk 200 bar, proportsionaalne tehnoloogia
- Kaubaalused: 2 spetsiaalkaubaalust baasmasinas (HELLERi joonis AP.205705) DIN-augustikuga
- Paleti mõõtmed: 630 × 630 mm
- Tööeseme maksimaalne läbimõõt: 900 mm
- Tööeseme maksimaalne kõrgus: 1 000 mm
- Maksimaalne kinnituskoormus (palett 1): 1 000 kg (ühepoolne) / 1 400 kg (kahepoolne)
- Paleti vahetusaeg: 13 s (ilma hüdraulilise kinnituseta) / 13,5 s (hüdraulilise kinnitusega)
- Jahutusvedeliku ja laastude konveier: kraapkonveier märg töötlemiseks
- Jahutussüsteemid: täppisvee-õhu jahutusseade (kompressor) A- ja B-telgede otsese ajami, spindli ja juhtimiskapi jaoks; jahutusvedeliku temperatuuri reguleerimisseade
- Udu eemaldamine: emulsiooni eemaldamissüsteem
- Elektriliitmine: 3~ 400 V / 50 Hz, nimivool 65 A, lühisvool 9 kA
- Koguvõimsus: u. 37 kVA (masin) + u. 14 kVA (VRF-jahutusseade)
- Suruõhu toiterõhk: 5–6 bar
- Lubatud ümbritseva õhu temperatuur: 10–45 °C
- Töödeldav materjal: alumiinium (ainult)
- Tööaeg: umbes 12 000–15 000 tundi (ootab kinnitust)
- Tööseisund: praegu paigaldatud/paigas ja sisse lülitatud
Masina lisavarustus:
- Erikinnitus: mitme spindliga pead (HELLERi joonis 00.882914 MAGNA)
- Tööriista mõõtmine: RENISHAW raadio-puuteproov RMP 60 koos vastuvõtjaga ja HELLERi mõõtetsüklitega
- Jahutusvedeliku filtreerimisseade: vaakum-pöörlev filter KNOLL VRF 250 koos 50 baari kõrgsurve sisemise jahutusvedeliku varustusega (IKZ), tööala loputamisega, mahutavusega 1 200 liitrit
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
** Standardne tarneulatus hõlmab üksnes baasmasinat. Lisavarustus ja välisseadmed kinnitatakse sõnaselgelt alles ostuprotsessi käigus siduvate kokkulepetega.
