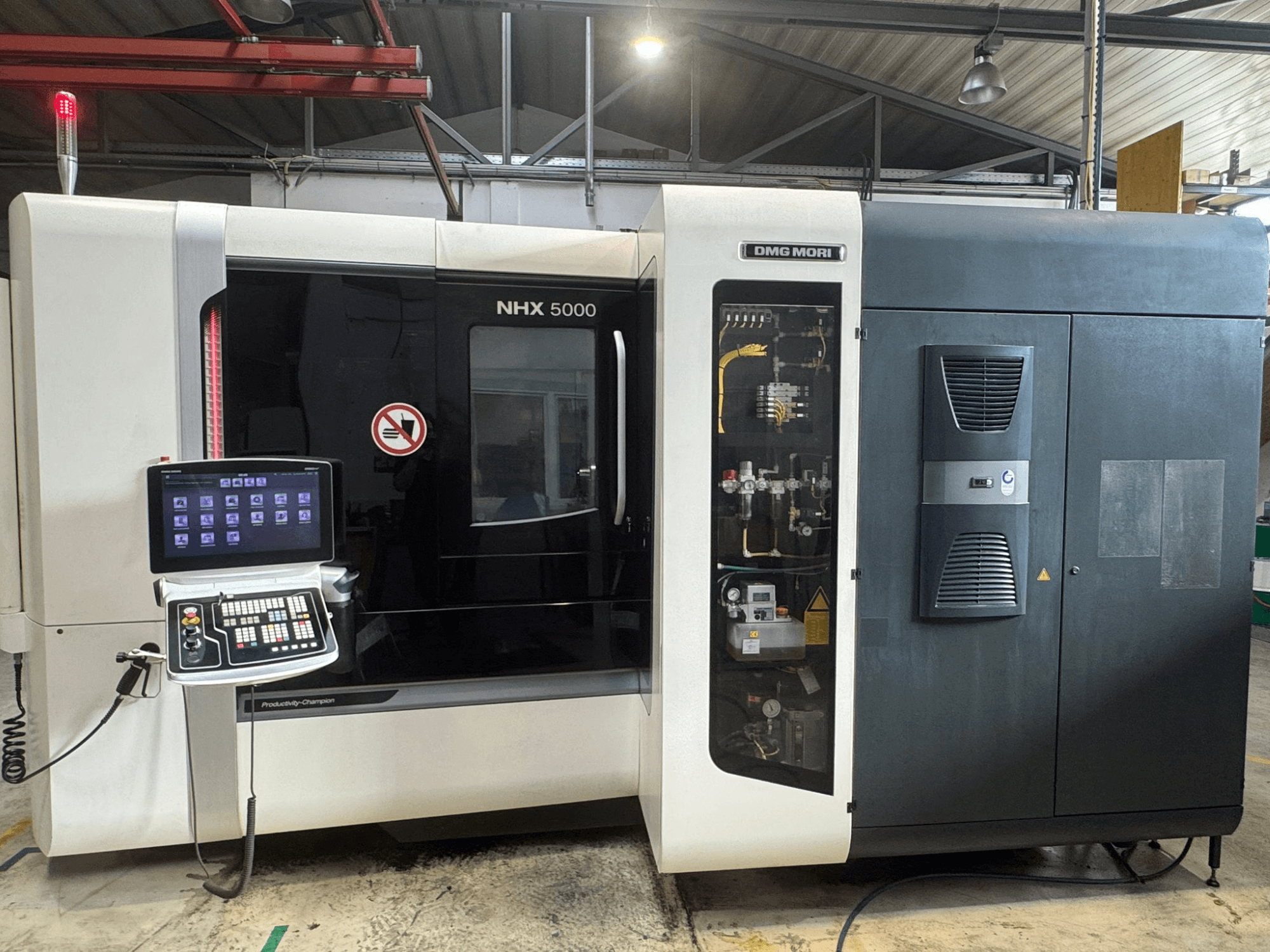

DMG MORI NHX 5000 horisontaaltöötluskeskuse esiplaan, mis näitab juhtpaneeli ja masina üksikasju.

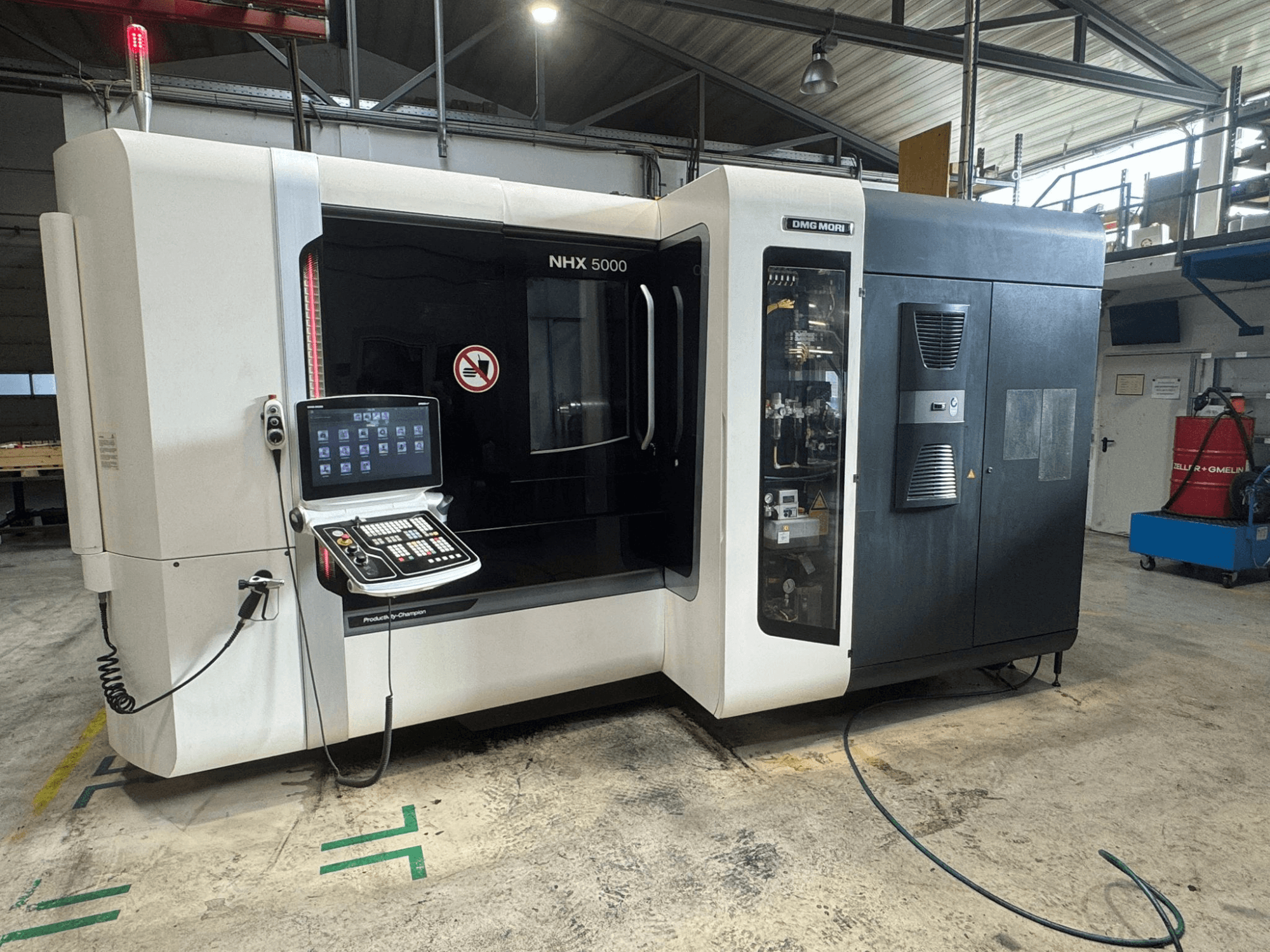

DMG MORI NHX 5000 horisontaaltöötluskeskuse esiplaan, mis näitab juhtpaneeli ja masina üksikasju.

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

212.000 €
gindumaci hinnakiri
(Ex works)
küsige ametlikku pakkumist
Külastage masinat
tehke vastupakkumine
Laadi PDF alla

Kas teil on lisaküsimusi? Võta meiega ühendust!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Võtke ühendust Whatsappis
Kuva algkeeles

See 4-teljeline DMG MORI NHX 5000 on toodetud 2017. aastal. Selle maksimaalne spindli pöörlemiskiirus on 15 000 pööret minutis ning X- ja Y-telje liikumine 730 mm, Z-telje liikumine 880 mm. Masin sisaldab tugevat 500 x 500 mm suurust kaubaalust ja 40 tööriista mahutavust. Kui otsite kvaliteetseid töötlemisvõimalusi, kaaluge DMG MORI NHX 5000 horisontaalset töötlemiskeskust, mis meil on müügil. Võtke meiega ühendust, et saada lisateavet.

Ülevaade

  • kaubamärk: DMG MORI
  • aasta: 2017
  • MUDEL: NHX 5000
  • tootmistunnid: 15208
  • rakenduse tüüp: Freesimine
  • Asukoht: Austria
  • seadme tüüp: Horisontaalne töötlemiskeskus
  • Saadaval alates: 16/03/2026

Tehniline teave - DMG MORI NHX 5000

Mõõtmed

  • Masina kaal: 12000 kg

Liikumine

  • Telgede arv: 4
  • X-telje liikumine: 730 mm
  • Y-telje liikumine: 730 mm
  • Z-telje liikumine: 880 mm

Tehnilised andmed

  • Pöörleva jõud: 21 kW
  • Pöörlev kiirus: 15000 RPM
  • Koonuse suurus: BT 40

Lisainformatsioon

  • Spindli pöördemoment: 111 Nm (pidev 85 Nm)

  • Tööriistahoidja: BT40

  • Tööriistamaht: 40 tööriista (lisavarustus 60 tööriista)

  • Kiirliikumine (X/Y/Z): 60 m/min

  • Kiirendus (X/Y/Z): 1G

  • Kaubaaluse suurus: 500 x 500 mm

  • Kaubaaluste arv: 2

  • Automaatne pöörlev kaubaaluste vahetus: 2 jaama

  • NC-laua B-telg: otsevedu, indekseerimine 0,001°, maksimaalne kiirus 100 p/min

  • Maksimaalne kaubaaluste koormus: standard 500 kg (valikuline 700 kg)

  • Otsene positsioonimõõtesüsteem; lineaarskaala standardselt

  • Juhtimissüsteem: CELOS Siemens 840D sl 21,5" ERGOline multi-touch ekraaniga.

  • Elektrooniline käsiratas: Siemens

  • Jahutusvedelik läbi spindli ettevalmistuse kuni 70 baari

  • Renishaw andur OMP60

  • Tööriista purunemise tuvastamise süsteem

  • Masina oleku signaallamp

  • Vee-glükoolspindli jahutusseade

  • Rakenduse häälestustsükkel (ATC)

  • Masina voodi: 3-punktiline tugi

  • Toiteühendus: L1 L2 L3 N PE

  • Ühendatud koormus: 46 kVA

  • Maksimaalne sisendvool: 67 A

  • Kaitsme kaitse: 125 A

  • Lühisvool: 1,25 kA

  • Maksimaalne toitepinge: 4,0 kV

  • Toitepinge: 400 V ±10 %

  • Sagedus: 50 Hz

  • Juhtimispinge: AC 230 V / DC 24 V

  • Tööaeg: 27,715 h

  • Spindli töötundide arv: 15,208 h

Lisavarustus

  • Knoll KF110/700

  • Knoll Flow Monitor

  • Kõrgsurve jahutusvedeliku süsteem

  • 2x kinnitusmastid (250 x 250 x 650 mm) TRIAG koos tarvikutega

  • 95x tööriista hoidikud HSK63 (erinevad kinnitusseadmed)

*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
