SCHMID - SE 371DE-MIL-SCH-2019-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

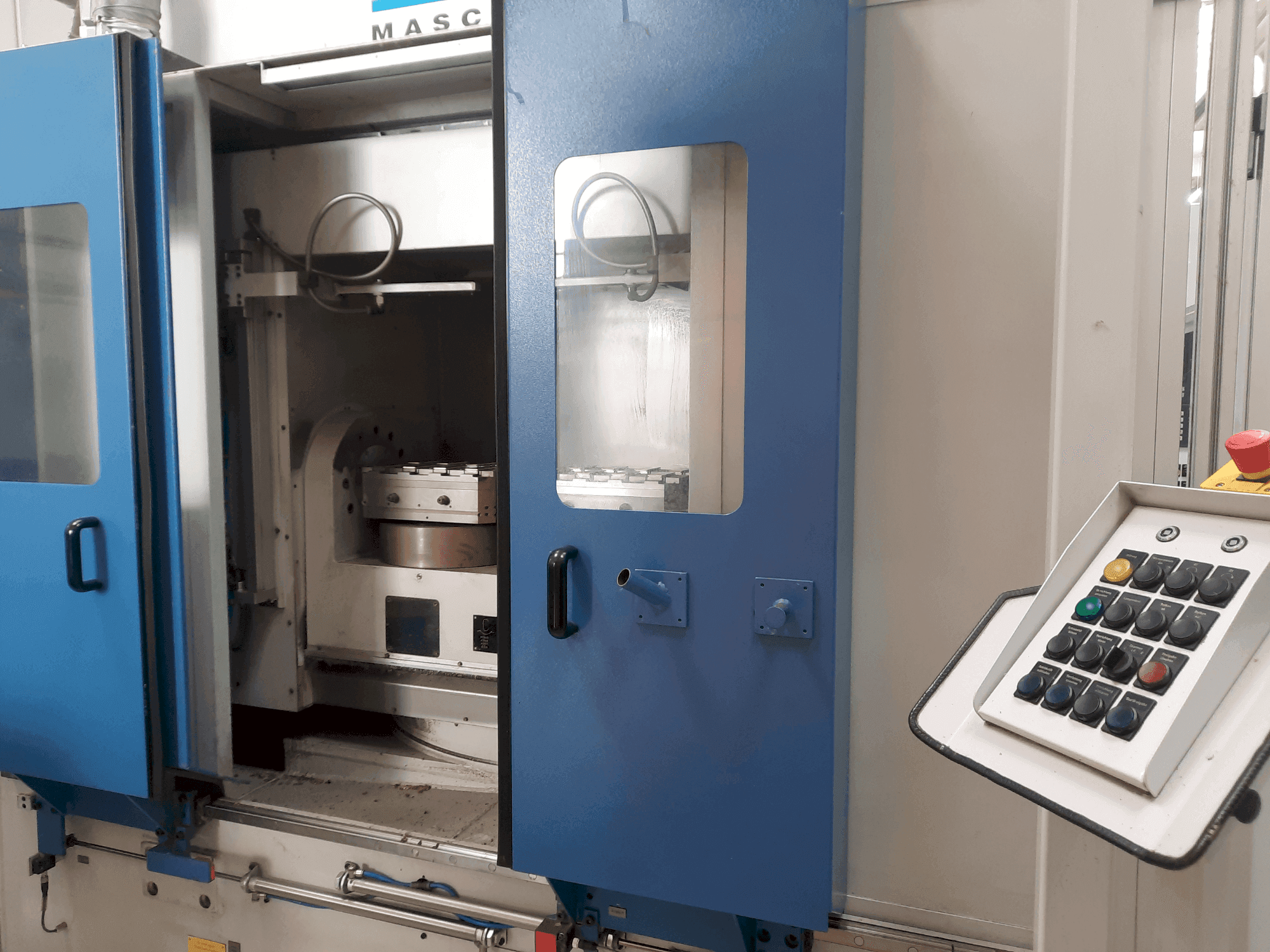

See 5-teljeline SCHMID SE 371 horisontaalne töötluskeskus toodeti 2019. aastal. Sellel on Siemens Sinumerik 840 D SL juhtimissüsteem, transportimislaud ja 30-positsiooniline tööriistavaheti HSK-A63 tööriistahoidikutega. Lisaks on sellel Knolli laastukonveier ja Lahntechniki jahutussüsteem. Suurepärane võimalus osta see SCHMID SE 371 horisontaalne töötluskeskus. Lisateabe saamiseks selle horisontaalse töötluskeskuse kohta võtke meiega ühendust.
Ülevaade
- kaubamärk: SCHMID
- aasta: 2019
- MUDEL: SE 371
- tootmistunnid: 5936
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - SCHMID SE 371
Üldandmed
- Masina kaal: 10000 kg
Juhtseade
- Kaubamärk: SIEMENS
- Mudel: Sinumerik 840 D SL
Põhiajam
- Spindli kiirusvahemik: 50 - 10000 rpm 1/MIN
- Tööriista koonus: HSK-A63
- Telgede arv: 5
Liikumine
- X-TELG Liikumine: 715 mm
- X-TELG Kiire traavers: 50000 mm/min
- Y-TELG Liikumine: 400 mm
- Y-TELG Kiire traavers: 50000 mm/min
- Z-TELG Liikumine: 500 mm
- Z-TELG Kiire traavers: 50000 mm/min
Laskur
- Laskurite arv: 1
Tööriistad
- Indeksi number: 30
- Maksimaalne kaal: 8 kg
- Tööriista maksimaalne läbimõõt: 80 mm/ 125 mm with free secondary positions
- Tööriista maksimaalne pikkus: 245 mm
Keskmine
- Kiipkonveier: Jah
Lisainformatsioon
Täiendav varustus
- Shuttle laud
- 2x NC pöördliigutusüksus
- Laastukonveier Knoll 600K-1/II 2019
- Filtrisüsteem
- Jahutussüsteem Lahntechnik KOF1803-100 2020
- Hüdrauliline seade
- Lülitus- ja juhtkilbid
- Pöördlaua pöörlemisteljed NC/hüdraulilise kinnitusega: 360 xn° kraadi
- Pöördlaua läbimõõt: 284 mm,
Masina eelised
Kvalitatiivsed eelised masinale
- Digitaalne invertersüsteem
- Ruumivajadus koos tööpinnaga: u. 3,5 x 5 m2
- Masin töötas kuivalt / ilma jahutusvedelikuta. Masinal on profibus-liides. Praegu on paigaldatud spetsiaalsed schmid-padrunid. Detail-spetsiifiline, hüdrauliline.
Masina tehnilised eelised
- Pöördeulatus: -22/+95°
- Liikumisulatus x - y - z: 715 - 400 - 500 mm
- Kolmefaasiline peaajam: 20/26 kw s1 100% / s6 40% ed juures
- Tööspindli peamised jõudlusandmed kw / s1 / s6: 0,5/0,7 10/14 20/26 20/26
- Spindli kiirused u 1/min: 50 1000 1850 10000
- Pöördemoment u nm s1/s6: 100/135 100/135 100/135 24/31
- Kiirendus x-y-z: 4-6-9 m/sek²
- Tööriistavahetuse aeg: umbes 2,5 sekundit.
- Horisontaalne pöördeulatus nc/hüdr. Kinnitus: - 22° / + 95° kraadi
- Pöördtelgede/padruni keskpunktide kaugus: 430 mm
Lisainformatsioon
Masin on endiselt voolu all
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
