SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

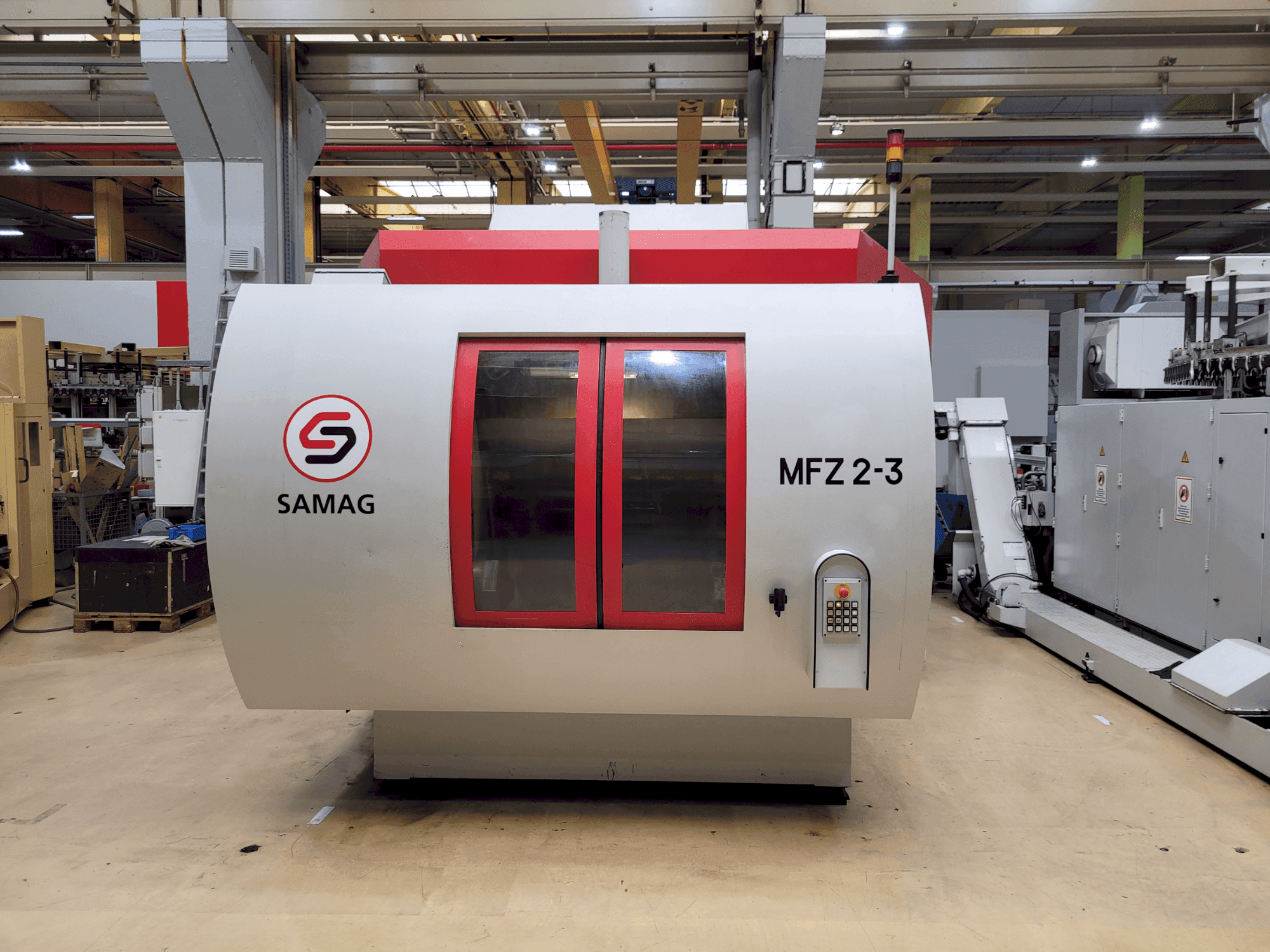

See 3-teljeline SAMAG MFZ 2-3 on toodetud 2008. aastal. Selle tööpindala on 300x500x450 mm, kiire liikumiskiirus kuni 60 m/min ja 90 positsiooniga tööriistalaegas. Spindel toetab kiiruste vahemikku 50 kuni 16 000 pööret minutis ja selle võimsus on 28 kW. Ideaalne suure täpsuse ja tõhususe saavutamiseks töötlemisülesannetes. Võtke meiega ühendust, et saada lisateavet selle masina kohta.
Ülevaade
- kaubamärk: SAMAG
- aasta: 2008
- MUDEL: MFZ 2-3
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
- juhtseadme tootemark: SIEMENS
Tehniline teave - SAMAG MFZ 2-3
Üldandmed
- Mõõtmislaius: 6100 mm
- Mõõtmissügavus: 5450 mm
- Mõõtmiskõrgus: 2800/3050 mm
- Masina kaal: 20000 kg
Juhtseade
- Kaubamärk: SIEMENS
- Mudel: Sinumerik
Põhiajam
- Spindli kiirusvahemik: 50 - 16000 rpm 1/MIN
- Spindli mootori võimsus: 28 kW
Tööriistad
- Maksimaalne kaal: 6 kg
- Tööriista maksimaalne läbimõõt: 160 mm
- Tööriista maksimaalne pikkus: 320 mm
- Tööriistahoidiku tüüp: HSK-A63
Lisainformatsioon
- Masina tehnilised eelised:
- - Vajalik paigaldusruum (pikkus x laius): u. 5950 mm x 6700 mm
- - Kaal (kg) koos jahutussüsteemi ja laastukonveieriga: u. 25000 kg
- - Tööpinge: 400 v 3 n~ 50 hz
- - Juht-/klapipinge: 24 v alalisvool
- - Masina võimsus: u. 82 kva
- - Pealüliti ees olev varukaitse: 3 x 160 a
- - Pistiku ristlõige: 70 mm²
- - Ott tööriista kinnitussüsteemi pöördemoment (S1/S6): 63/83 Nm Nimikiirus: 4200 p/min Spindlilaagri läbimõõt: 70 mm Spindli määrimine: Eluaegne määrdeõli 1 Horisontaalne 180° pöördtugi (W-telg) Esiplaadi läbimõõt (NC-ajam/vastulaager): 500/345 mm Lubatud tangentsiaalne pöördemoment: 15000 Nm Positsioneerimistäpsus: ±3 nurksekundit Pöördeaeg (0°/180°): Ligikaudu 6 s Horisontaalsete 360° tooriku tugitelgede arv Positsioneerimine hammasülekande abil: 120 x 3° Positsioneerimistäpsus (120 x 3°): ±3 kaaresekundit Maksimaalne transpordikoormus A-telje kohta: Ligikaudu ... 600 kg Lubatud tangentsiaalne pöördemoment: 5000 Nm Tööpiirkond (interferentsiaalring x pikkus): Ø700 x 940 (1036) mm Vahepositsioonidele lähenemine väljaspool 3° kallet: Võimalik (NC positsioonijuhtimine) Positsioneerimistäpsus: ±25 nurksekundit Lubatud tangentsiaalne pöördemoment: 1000 Nm Tööriistasalv: 90 tööriistapositsiooni (3 x 30) Tööriista maksimaalne läbimõõt koos vabade külgnevate positsioonidega: 160 mm Lõikamisest lõikeni aeg (1 padruni piires): Ligikaudu 5,2 s Meedia Hüdraulikaüksuse maht: 160 l Maksimaalne töörõhk: 160 baari Maksimaalne voolukiirus: 12 l/min Pneumaatiline süsteem: Vajalik suruõhuühendus, vajalik õhutarve (lühiajaline) 6 ± 0,5 baari Tehase õhukvaliteet: Klass 545 vastavalt standardile DIN-ISO 8573-1 Jahutussüsteem: Knolli jahutussüsteem jahutusvedelikuga Jahutusvedeliku paagi maht: Maks. 1400 l Eraldi masinavoodi loputus: 160 l/min rõhul 2,6 baari Väline tööriistajahutus ja mitmesugused loputusfunktsioonid: 120 l/min rõhul 3,5 baari Sisemine tööriistajahutus spindlite kaudu: 40 l/min rõhul 60 baari
Masina eelised
Lisainformatsioon
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
