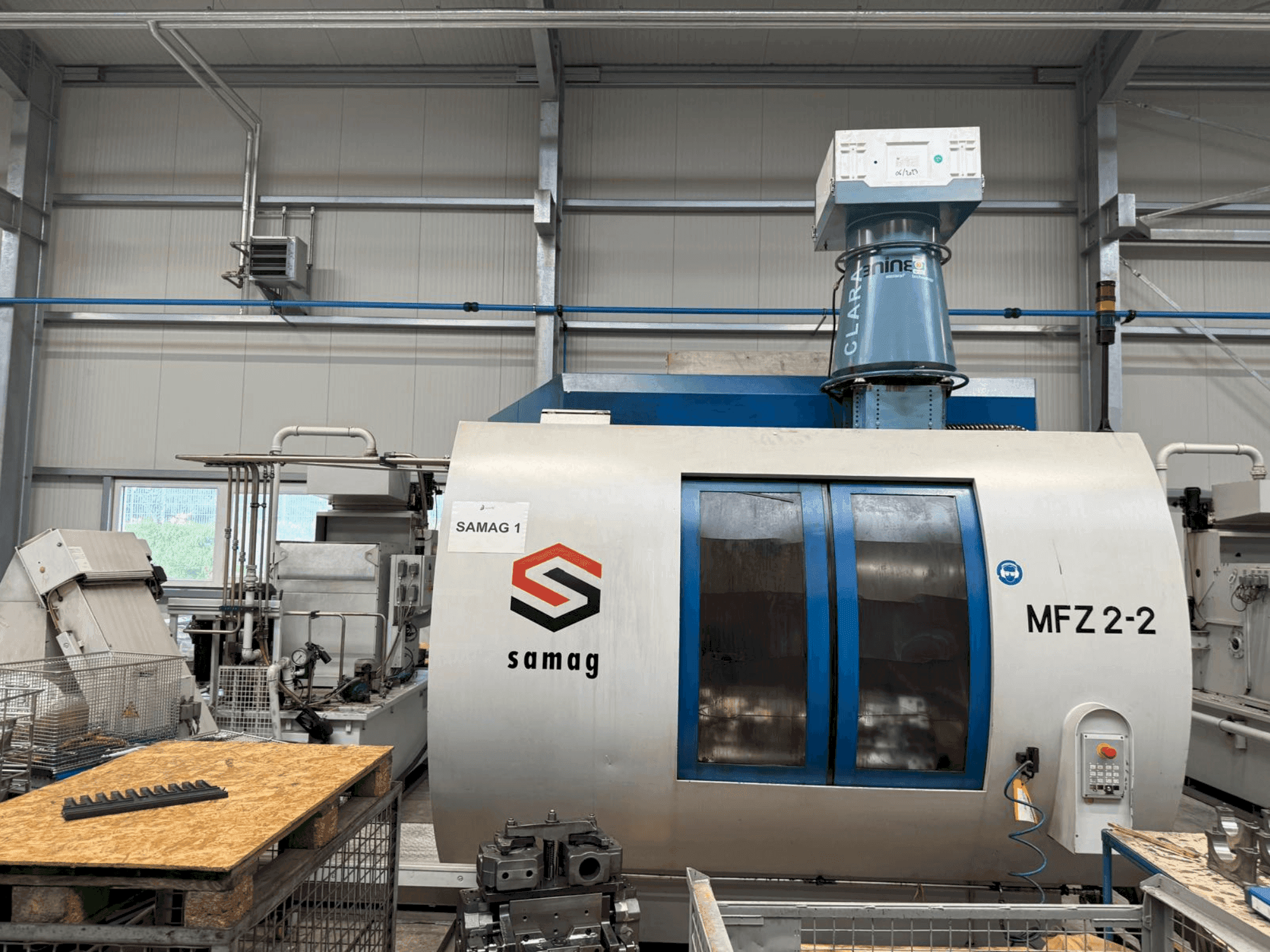

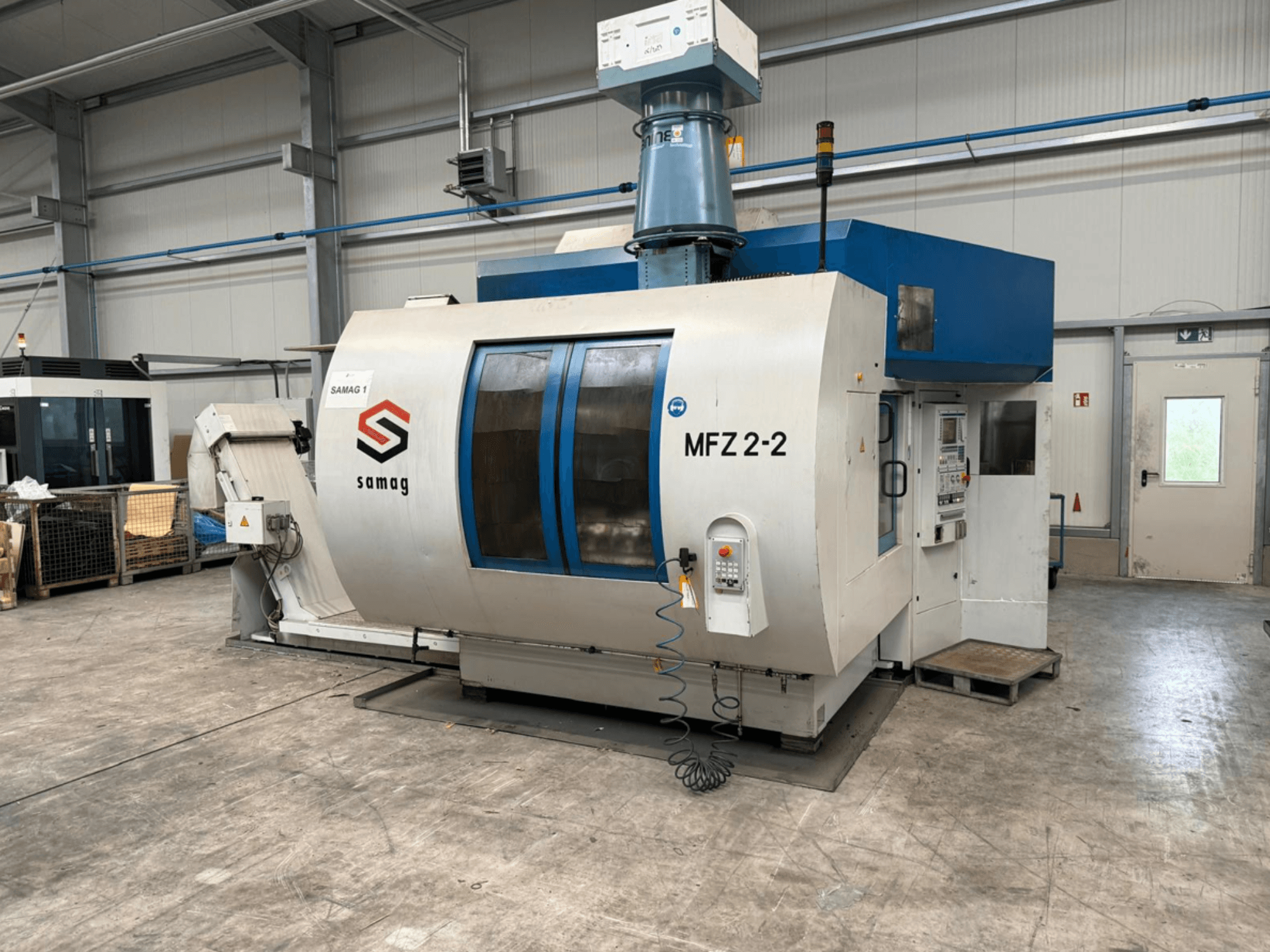

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Tööriistade ladustamine

  • Tüüp: Decagon

  • Ladustamiskohtade arv: 100 (2x50)

  • Kassettide arv: 10

  • Kassettide asukohad: 10

  • Kassettide samm: 90 mm

  • Maksimaalne kassetilahendi kiirus: 8,3 min.

  • Viivitusaeg kassettide maksimaalsest kiirusest kuni seiskumiseni: 300 ms

  • Maksimaalne tööriistakoormuse mass: 280 kg

  • Maksimaalne tööriistamass/plastikhoidik: 6 kg

  • Maksimaalne tööriistamass/terasest hülss: 8 kg

  • Max. tööriista läbimõõt koos vabade külgmiste kohtadega: 160 mm

  • Pöörlemistelg: 10x36

  • Aeg lähimast kassetist (vasakule/paremale) vahetamiseks: 1.5 s

  • Tööriistavahetus spindlil, keskmine kiip-kiip (VDI 2852), ilma ratta pöörlemiseta: 4.5 s

• Teljed ja liikumisteed

  • Liikumisteed

    • Y-telje (vertikaalne) tööhulk: 500 mm

    • Y-telje (vertikaalne) kogu tööhüpe koos tööriista vahetusega: 775 mm

  • Telje kiirendus X/Y: 0,6 xg / 0,8 xg

• Peaspindli ajam

  • Spindliüksus: GMN kõrgsagedusspindel HCS 220-16000/28

  • Spindli vahekaugus: 450 mm

  • Hülsi läbimõõt: 220 mm

  • Kaal: 110 kg

  • Ajamimootor: 1FE1 083-4WN11-1BA2

  • Pöördemoment (S1): 65 Nm

  • Pöördemoment (S2): 74 Nm

• Töödetaili kandeseade

  • W-telje pöörlev üksus

    • Pöörlemisaeg 180°: 4.5 s

    • Plaadi/kontralaagri läbimõõt: 500/345 mm

    • Ajami/kontralaagri kiirus (max.): 15/20 min

    • Massiline inertsmoment: 140 kgm²

    • Lubatud kallutusmoment: 8 000 Nm

    • Ajami/vastalaagri lubatud tangentsiaalne moment: 10 000/5 000 Nm

    • Hirthi hammasrataste lukustusväärtus 100 baari juures/vastalaagris: 190/175 kN

  • Töödetaili hoidja A1/A2 telg

    • Lõikamisnurk: 3

    • Pöörlemisaeg 180°: 3.5 s

    • Plaadi/kontralaagri läbimõõt: 345 mm

    • Kiirus (max.): 20 min

    • Massiline inertsmoment: 20 kgm

    • Lubatud kallutusmoment: 3000 Nm

    • Lubatud tangentsiaalne pöördemoment ajam/vastuslaager: 5 000 Nm

• Võrgupinge: 400 V

• Sagedus: 50 Hz

• Juhtimispinge: DC 24 V

Lisaseadmed

• Jahutussüsteem (kraapimislindi konveieril)

  • Mõõtmed (pikkus x laius x kõrgus): 2885 x 1095 x 1830 mm

  • Tühjenduskõrgus: 1020 mm

  • Vahekraan: 500 μm

  • Täitemaht: 100 l

  • Reoveepump: 380 l/min 1,6 baari juures

• Keskne jahutusseade

  • Tüüp: DK 160-V/SO

  • Jahutusvõimsus: 1900 W

  • Min./Maks. ümbritseva keskkonna temperatuur: 10/40 °C

  • Maksimaalne vee väljalasketemperatuur: 20 °C

  • Kondensatsioonitemperatuur: 40 °C

  • Külmutusaine: R134a, 2 kg

  • Ühendatav elektriline võimsus: 5,1 kW

• Puhta vee mahuti (tühi): 930 kg

• Laastukonveier (tühi): 450 kg
