IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001
Kas teil on lisaküsimusi? Võta meiega ühendust!
Sergi Guardia
+49 162 4027635
s.guardia@gindumac.com

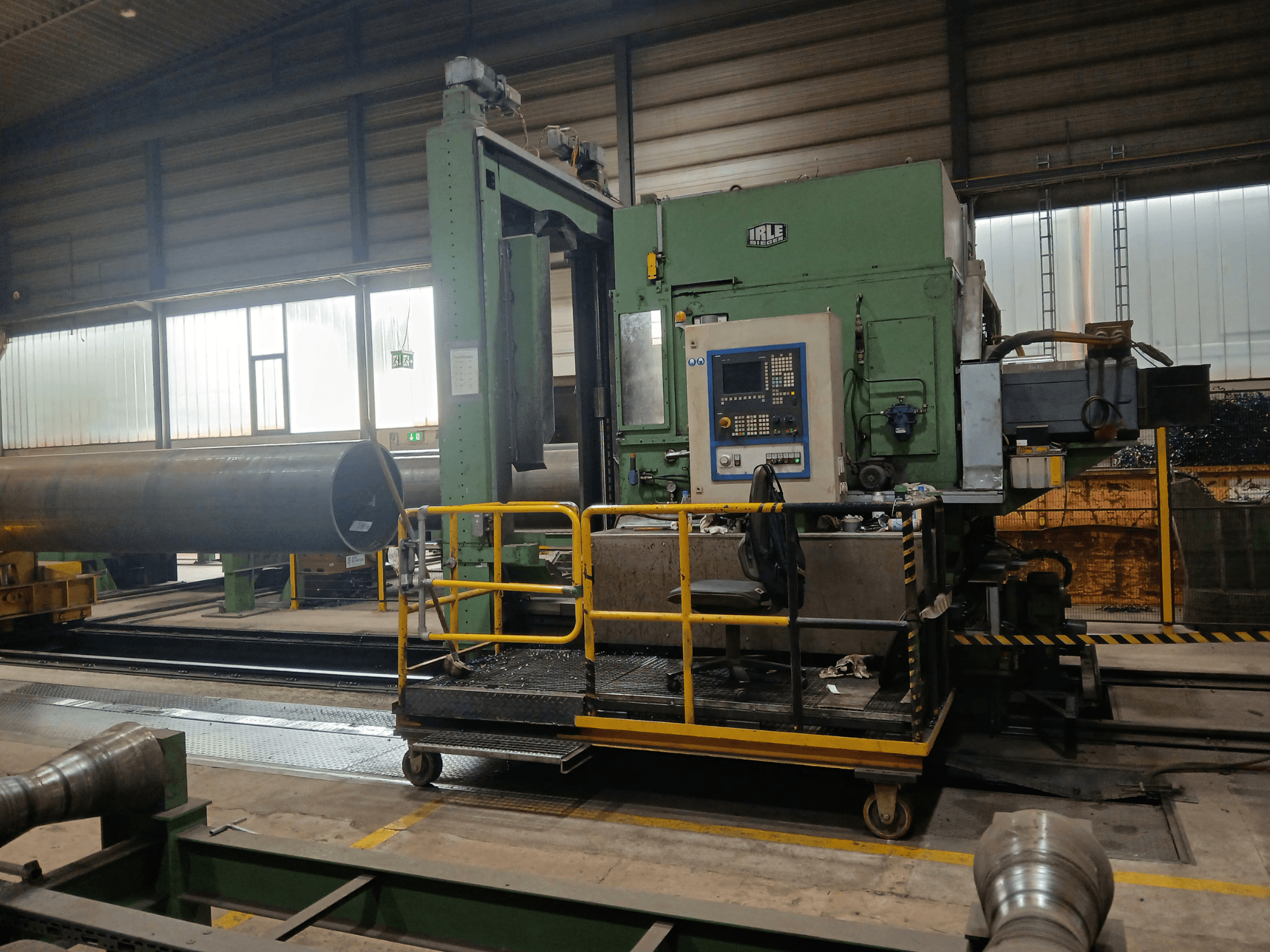

2004. aastal toodetud horisontaalne töötlemiskeskus. Selle IRLE IRD 1600 CNC-seadme maksimaalne toru läbimõõt on 1 625 mm ja maksimaalne toru pikkus 13 200 mm. Masin toetab torude maksimaalset seinapaksust 70 mm ja suudab töödelda torusid kaaluga kuni 250 kN. Kui otsite kõrgekvaliteedilisi töötlemisvõimalusi, kaaluge meie müügis oleva IRLE IRD 1600 CNC-masina ostmist. Lisateabe saamiseks võtke meiega ühendust.
Ülevaade
- kaubamärk: IRLE
- aasta: 2004
- MUDEL: IRD 1600 CNC
- rakenduse tüüp: Freesimine
- Asukoht: Saksamaa
- seadme tüüp: Horisontaalne töötlemiskeskus
Tehniline teave - IRLE IRD 1600 CNC
Liikumine
- Telgede arv: 2
- X-telje liikumine: 650 mm
- Z-telje liikumine: 800 mm
Tehnilised andmed
- Pöörleva jõud: 100 kW
- Pöörlev kiirus: 105 RPM
Lisainformatsioon
- Töödeldava toru maksimaalne läbimõõt: 1 625 mm
- Töödeldava toru minimaalne läbimõõt: 406 mm
- Töödeldava toru maksimaalne pikkus: 13 200 mm
- Töödeldava toru minimaalne pikkus: 6 000 mm
- Toru seinapaksuse miinimum: 12 mm
- Toru seina maksimaalne paksus (kopeerimisprotsess): umbes 40 mm
- Toru seina maksimaalne paksus (CNC-töötlemine): 70 mm
- Toetatava toru maksimaalne kaal: 250 kN
- Kõrgus halli põranda ja toru sisselaskeava vahel: 800 mm
- Seadme kogupikkus: umbes 24 000 mm
- Masina kogulaius: umbes 4 100 mm
- Kõrgus põrandast kinnitusklambri ülemise servani: 5 000 mm
- Masina kogukaal: u. 700 kN
- Toitepinge: 400 V, 3-faasiline, 50 Hz
- Juhtpinge: 220 V DC / 50 Hz
- Nimetöövool: 400 A
- Vahealune alus - Aluse pikkus: umbes 3 950 mm
- Vahealuse laius: umbes 1 800 mm
- Vaheplatvorm – platvormi kõrgus (sh alusraam): u. 600 mm
- Vaheplatvorm – liikumiskiirus alusraudadel: 500–5 000 mm/min
- Vaheplatvorm – ajamimootori võimsus: 5,5 kW
- Peaosa – kinnitusplaadi pöörlemiskiiruse vahemik: 7–105 min⁻¹
- Pea – mootori pöörlemiskiirused: 300–4 500 min⁻¹
- Pea – mootori võimsus: 100 kW
- Pea – mootori võimsus (S1 töötsükkel): 105 kW
- Pea – maksimaalne kinnitusplaadi pöördemoment (S1 töörežiim): 33 000 Nm
- Pea – iseloomulik pöörlemiskiirus: 27 min⁻¹
- Pea – põhivõlli läbimõõt (eesmised laagrid): 300 mm
- Tööplaat (X-telg) – tööplaadi läbimõõt: u. 1 950 mm
- Tööplaat (X-telg) – NC-tööriista toetuse liikumisulatus: u. 650 mm
- Töölaud (X-telg) – tööriista toetuse etteandekiirus (astmetult reguleeritav): 0,5–1 500 mm/min
- Töölaud (X-telg) – maksimaalne saavutatav etteandejõud: 25 kN
- Toitekast (Z-telg) – esipinkide liikumisulatus masina alusraamil: 800 mm
- Toitekast (Z-telg) – etteandekiirus (pidevalt reguleeritav AC-servomootori abil): 0,5–200 mm/min
- Toitekast (Z-telg) – kiirliikumise kiirus: 1 500 mm/min
- Toitekast (Z-telg) – toitekraft: 30 kN
- Toitekäigukast (Z-telg) – toitemootori pöördemoment: 27 Nm
- Toru kinnitusklambrid – kinnitusvahemik: 406–1 625 mm
- Toru kinnitusjalad – toru kandevõime ühe kinnitusjala kohta: 150 kN
- Toru kinnitusjalad – reguleeritav kinnitusjõud: 10–200 kN
- Toru kinnitusjalad – keskselt liikuvate kinnitusristi maksimaalne reguleerimiskiirus: 600 mm/min
*näidatud andmete ja tegelike väärtuste vahel võib esineda erinevusi, seda peaks kinnitama müügiesindaja.
