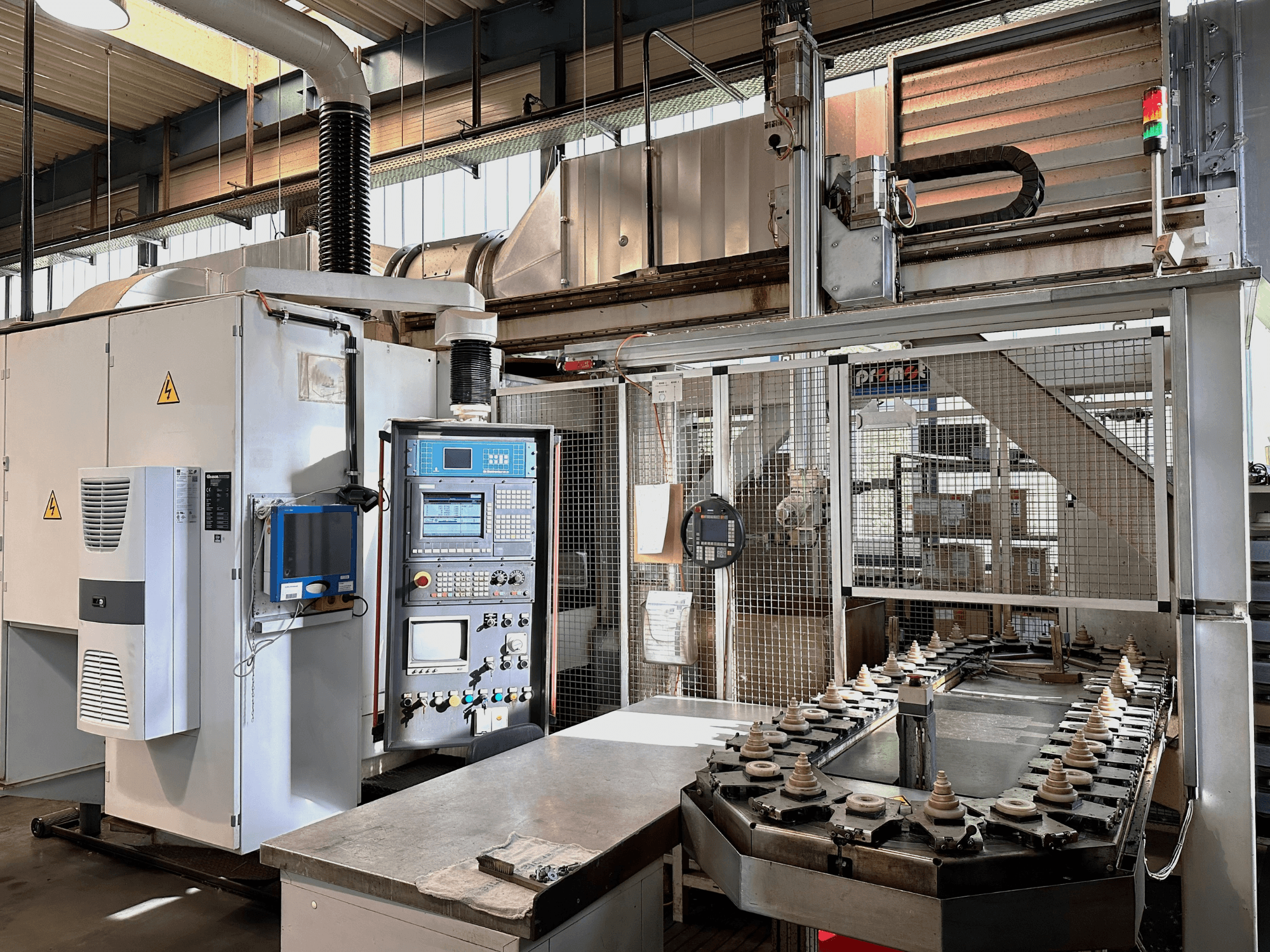

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Juhtpaneel: komplektis

• Mooduli vahemik: 0,5–7,0

• Töödeldava detaili läbimõõt: min. 10 mm, maks. 380 mm

• Hammaste arv: 10–600

• Telgede liikumisulatus: Z (vertikaalne) 200 mm; X (horisontaalne) 230 mm; Y (tangentsiaalne/nihe) 135 mm

• Kinnituspea pöördenurk (A): ±45°

• Tagapinkide liikumisulatus: 125 mm

• Lihvimislõikeliikumised: V (tangentsiaalne) 180 mm; U (radiaalne) 110 mm

• Lihvimiskettaga kiirus: kuni 3000 p/min, astmeteta

• Lineaarse telje kiirus: 10 000 mm/min

• Laua maksimaalne pöörlemiskiirus: 240 p/min

• Laua eraldusvõime: 0,001°

• Toitekiirused: töötlemis- ja töötoitekiirused sujuvalt reguleeritavad

• Lihvketta mõõtmed: läbimõõt 270–350 mm; laius kuni 104 mm; siseläbimõõt 160 mm

• Süsteemi kaal: u. 11 500 kg

• Vajalik ruum (masin): u. 3,7 m × 2,4 m × 2,75 m

Lisavarustus

• Promot Automation käitlemisseade (robotkäitlemine)

• Juhtpaneel/käeshoitav seade (automaatika jaoks)

• Konveierilint

• Jahutuslindisüsteem

• Hüdraulikaaggregaat

• Vajalik ruum (automaatika): umbes 4,5 m × 1,6 m × 4,0 m
