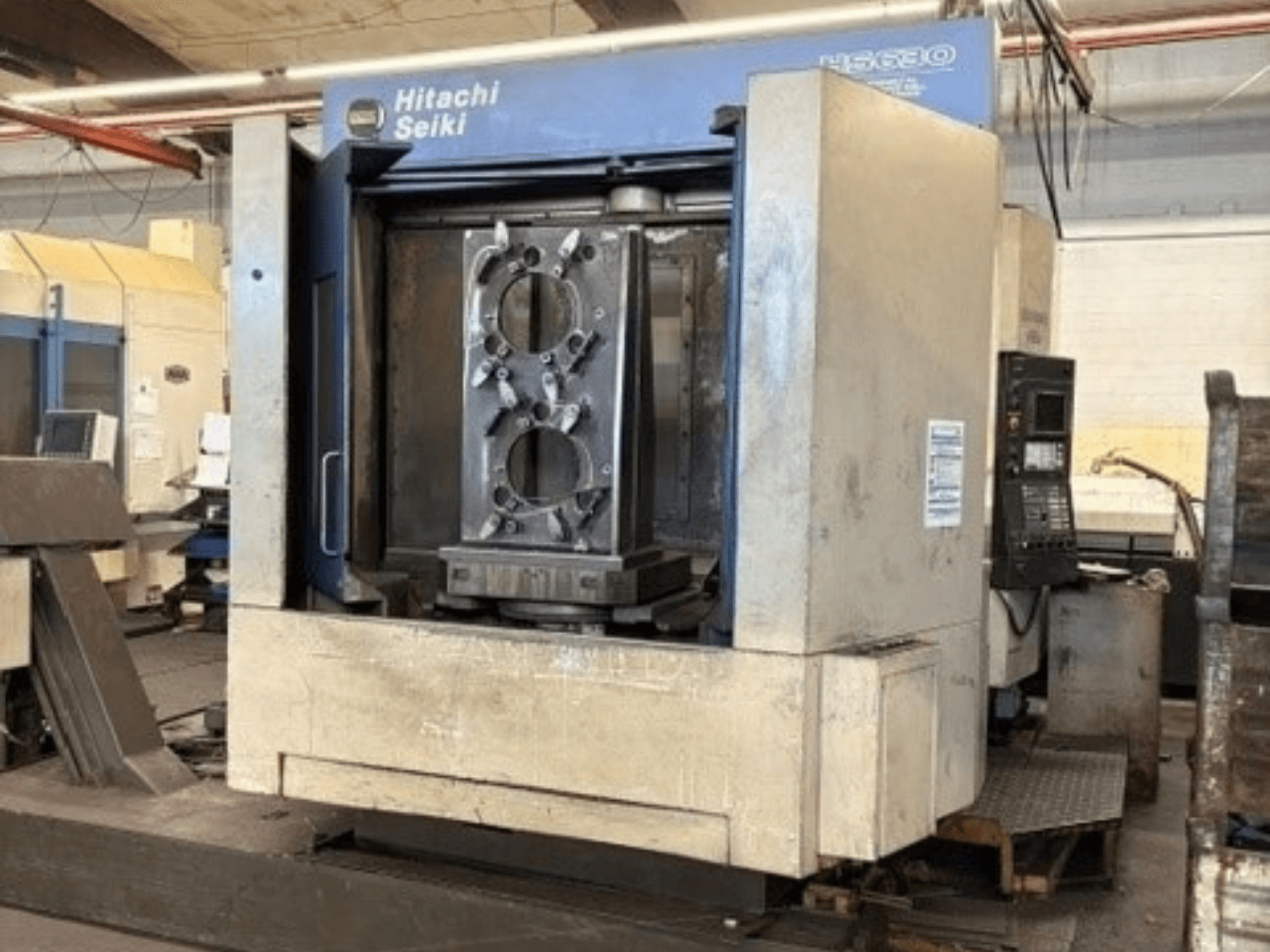

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Hiljutised hooldustööd / uuendused: Y-teljele on paigaldatud uued lineaarsuunajad, renoveeritud kuulkruvi uute laagritega

- Juhtimissüsteem: Seikos Lambda / Fanuc Control

- Laua tööala: 630 x 630 mm

- Indekseerimisnurk: 1° (360°)

- Indekseerimismeetod: absoluutne, 3 asendit

- Paleti kandevõime: maks. 1200 kg

- Vahekaugus spindli keskpunktist laua pinnani: 100–900 mm

- Vahekaugus spindli otsast laua keskpunktini: 150–1000 mm

- Spindli koonus: NT50 / NT40

- Spindli pöörlemiskiirus: 1,0–6000 p/min / 100–10 000 p/min (täisautomaatne ja astmeteta)

- Väikseim samm: 0,001 mm

- Lõikeliikumise kiirus: 1 – 20 000 mm/min

- Tõukesöödu kiirus: 5000 mm/min

- Kiirliikumine: 45 000 mm/min

- Spindli mootor (vahelduvvool, 50% töötsükkel): 30/45 kW (40/30 HP)

- Hüdraulikamootor: 2,2 kW (3 HP) – 4P

- Määrdemootor: 17–2 (0,02)–2 W (HP)-P

- X-telje ajamimootor: FANUC mudel α30

- Y-telje ajamimootor: FANUC mudel α40F

- Z-telje ajamimootor: FANUC mudel α30

- Laua indekseerimismootor: 1,0 kW (1,4 HP)

- Spindli jahutusmootor: 0,4 kW (0,5 HP) – 4P

- ATC tööriistade mahutavus: 40 tükki (valikuliselt 60 / 90 / 120 tööriista)

- Tööriista maksimaalne läbimõõt: Ø 125 mm

- Tööriista maksimaalne pikkus: 500 mm

- Tööriista maksimaalne kaal: 25 kg

- Tööriistade valimise meetod: suvaline / kahesuunaline 2- ja 4-kohalise T-sõna abil

- APC vahetusmeetod: pöörlev tüüp

- Masina kaal: 15 000 kg (33 000 naela)

- Tööriista varre standard: BT50

- Tööriista varre tsentrikuvääramise tolerants: maks. 0,025 mm (asendid A ja B)

- Tööriista varre ristihoid: 0,015/100 mm suhtes tasapinnaga A
