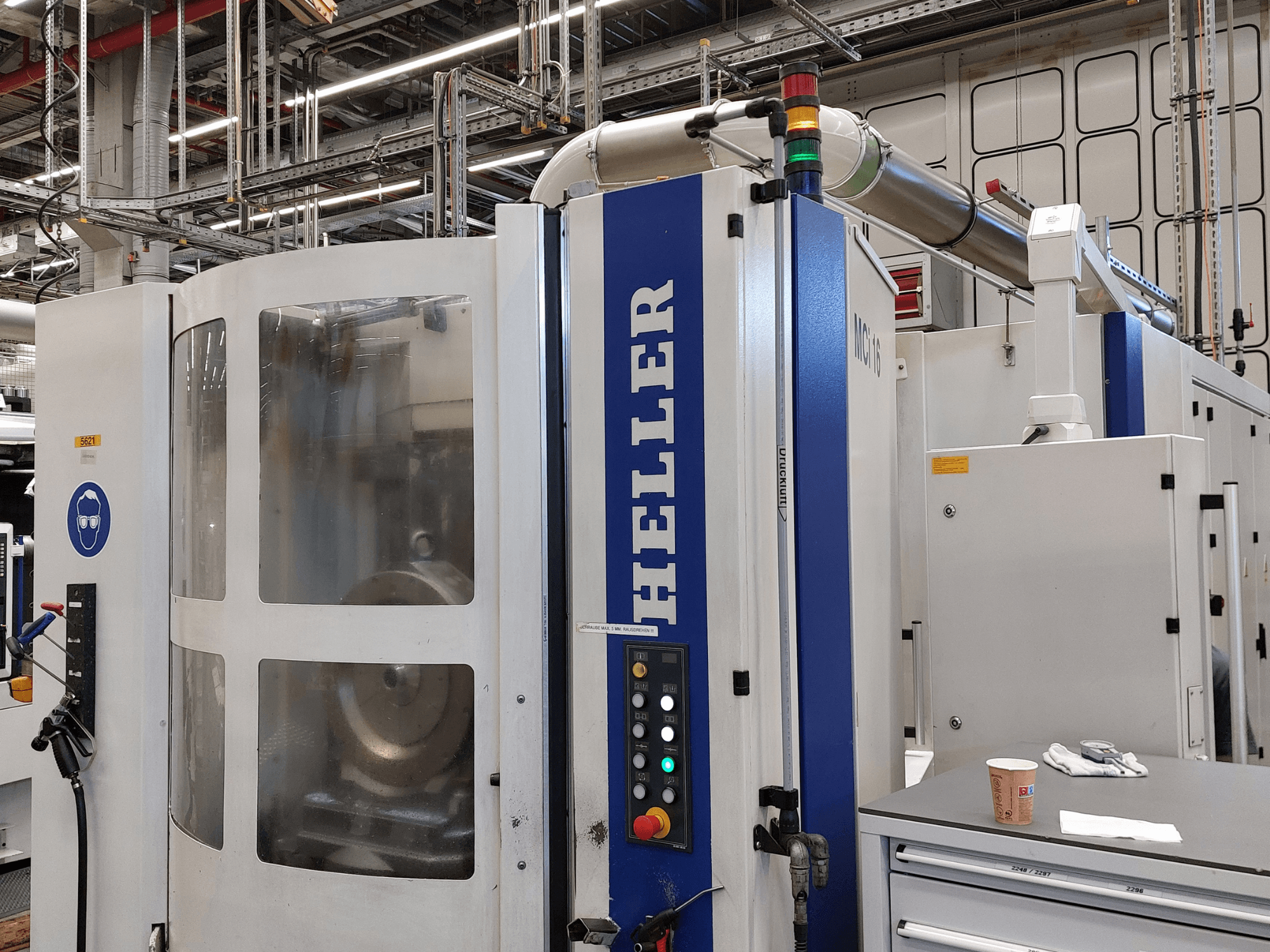

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Pinge: 400 V

- Sagedus: 50 Hz

- Nimetamisvool: 99 A

- Kogukoormus: umbes 69 kVA

- Liikumiskiirused (X, Y, Z): 1–60 000 mm/min

- Kiirliikumine (X, Y, Z): 60 000 mm/min

- Kiirendus (X, Y, Z): 10,0 m/s²

- Pöörlaua indekseerimistäpsus: 360 × 1°, täpsus 6"

- Pöörlaua maksimaalne kinnitusjõud: 500 daN

- Pöörlaua maksimaalne tangentsiaalne pöördemoment: 10 000 Nm

- Pöörlaua maksimaalne kallutusmoment: 8 000 Nm

- B-telje kiirus: 40 p/min

- Palettivahetaja mõõtmed: 400 x 500 mm, 61 x M12 kinnituskeermega

- Tööriistaketi salve mahutavus: 40 tööriistapesa

- Tööriista maksimaalne läbimõõt: 72 mm (kui kõik pesad on hõivatud) / 150 mm (kui kõrval asuvad pesad on vabad)

- Tööriista maksimaalne pikkus: 320 mm

- Tööriista maksimaalne kaal: 12 daN

- Spindli maksimaalne võimsus (S6-40%): 38 kW (alates 1500 p/min)

- Spindli maksimaalne pöördemoment (S6-40%): 240 Nm (kuni 1500 p/min)

- Spindli maksimaalne pöörlemiskiirus: 10 000 p/min

- Mõõtesüsteem: otsene, lineaarskaaladega

- Positsioneerimistäpsus: 0,007 mm

- Jahutusvedeliku mahutavus: u. 1 500 l

- Lisavarustus / funktsioonid: spindli ja korpuse keskne jahutusseade, hüdrauliline töödeldava detaili kinnitus, kõikumise kontrollseade RLE1, mehaaniline puuri purunemise kontroll, jahutusvedeliku määrdesüsteem koos laastude konveieriga, Renishaw-andur, käsitsi pööratav töödeldava detaili paigaldusjaam (4×90°)

- Komplektis sisalduvad komponendid: 2 hüdraulilist kinnitusseadet, 2 masinapalletti
