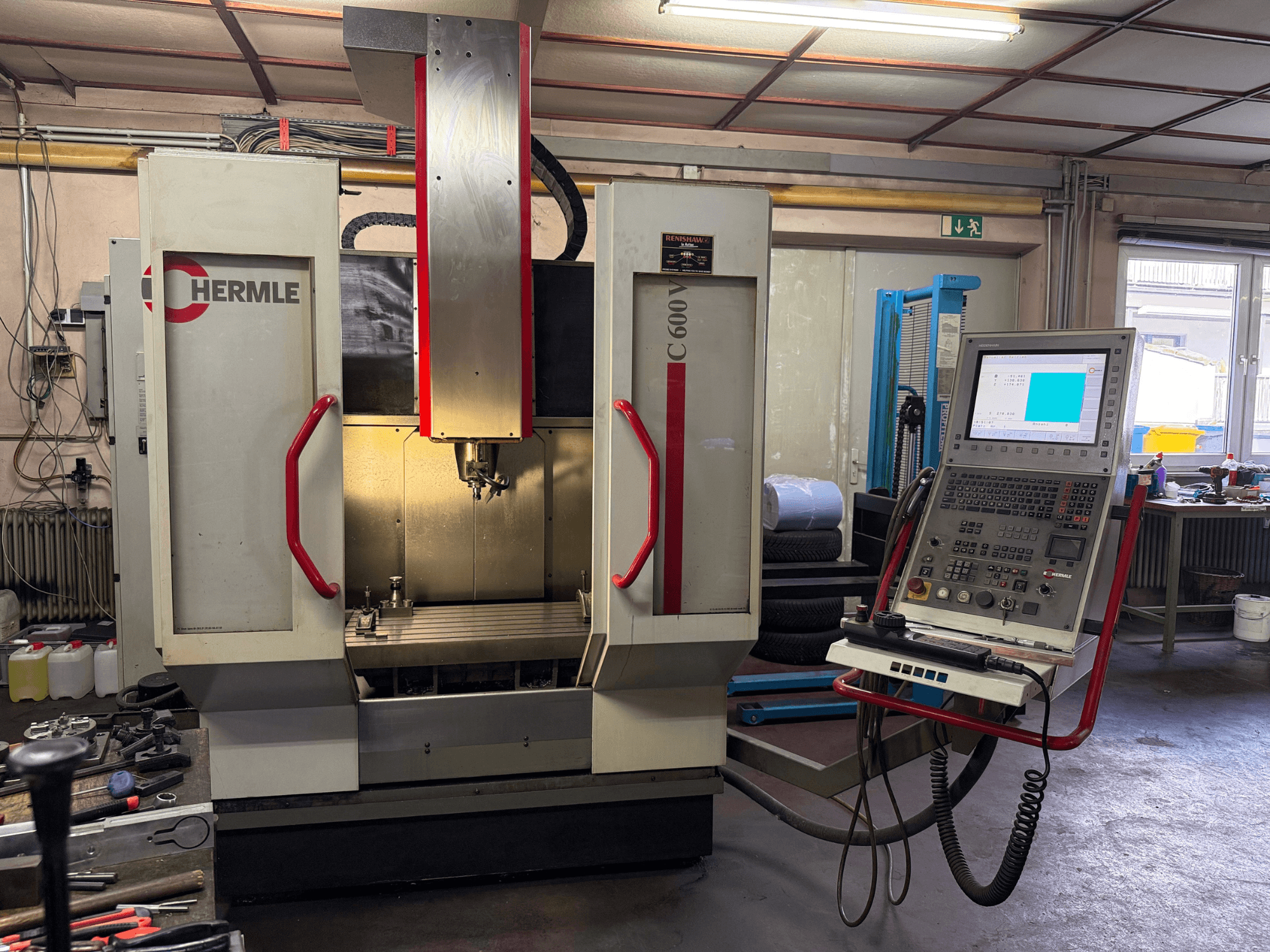

HERMLE - C600VDE-MIL-HER-2001-00005

• Spindlitunnid: 7,000 h

• Masina konstruktsioon: Konstruktsioon: modifitseeritud portaalkonstruktsioon

• CNC-juhtimine: Heidenhain iTNC 530 15-tollise TFT-värviekraaniga.

  • Paindlik kontuuride programmeerimine

  • 6 GB detailprogrammide mälu

  • 0,5 ms plokkide töötlemise aeg

  • Paralleelne töö koos graafikaga

  • Keermelõikamine (jäik keermestamine; ilma kompensatsioonipingita)

  • Tööriista eluea jälgimine

  • Ethernet-liides

• Söötmisajamid

  • Söötmisjõud: 6000 N

  • Kiirpöördumine: 35 m/min

  • Kiirendus: 5 m/s²

  • Söötekruvi läbimõõt/kõrgus (X/Y/Z): 40 / 20 mm

• Mõõtesüsteem: Otseskaala, lahutusvõime 0,0001 mm

• Asenditolerants (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Põhispindel

  • Pöördemoment (100% / 40% ED): 87 / 130 Nm

  • Koonus: SK40 (sarnane DIN 2079), tööriista hoidikute jaoks vastavalt DIN 69871 A

• Jäik kinnituslaud

  • Laua pind: 800 x 465 mm

  • Maksimaalne koormus: 1000 kg

  • T-pesad: 7 pesa, suurus 14 mm H12, vahekaugus 63 mm

  • Juhtpesa (4. tagantpoolt): 14 mm H7

• Tööriistavahetaja

  • Magaziini positsioonid: 30

  • Tööriista maksimaalne läbimõõt: 80 mm (125 mm koos vabade kõrvuti asetsevate positsioonidega)

  • Maksimaalne tööriista pikkus: 250 mm

  • Max: 120 kg

  • Kiipide vaheline koormus (VDI 2852): 5.5 s

• Jahutussüsteem

  • Väljatõmmatav kiibikarp ja juurdepääsetav kiibikraan

  • Paak: 200 l

  • Voolukiirus: 40 L/min 3 baari juures

• Kommunaalteenused

  • Ühendatud koormus: 400 V / 50 Hz

  • Võimsus: 22 / 35 kVA

  • Suruõhk: 6 baari

• Muud omadused

  • Elektriline soojuspaisumise kompensatsioon

Lisavarustus

• Elektrooniline käsijuhtimismoodul (käsiratas)

• SK40 mõõtmisanduri süsteem

• Väljalaskeseadeldis

• Laastude loputuspüstol
