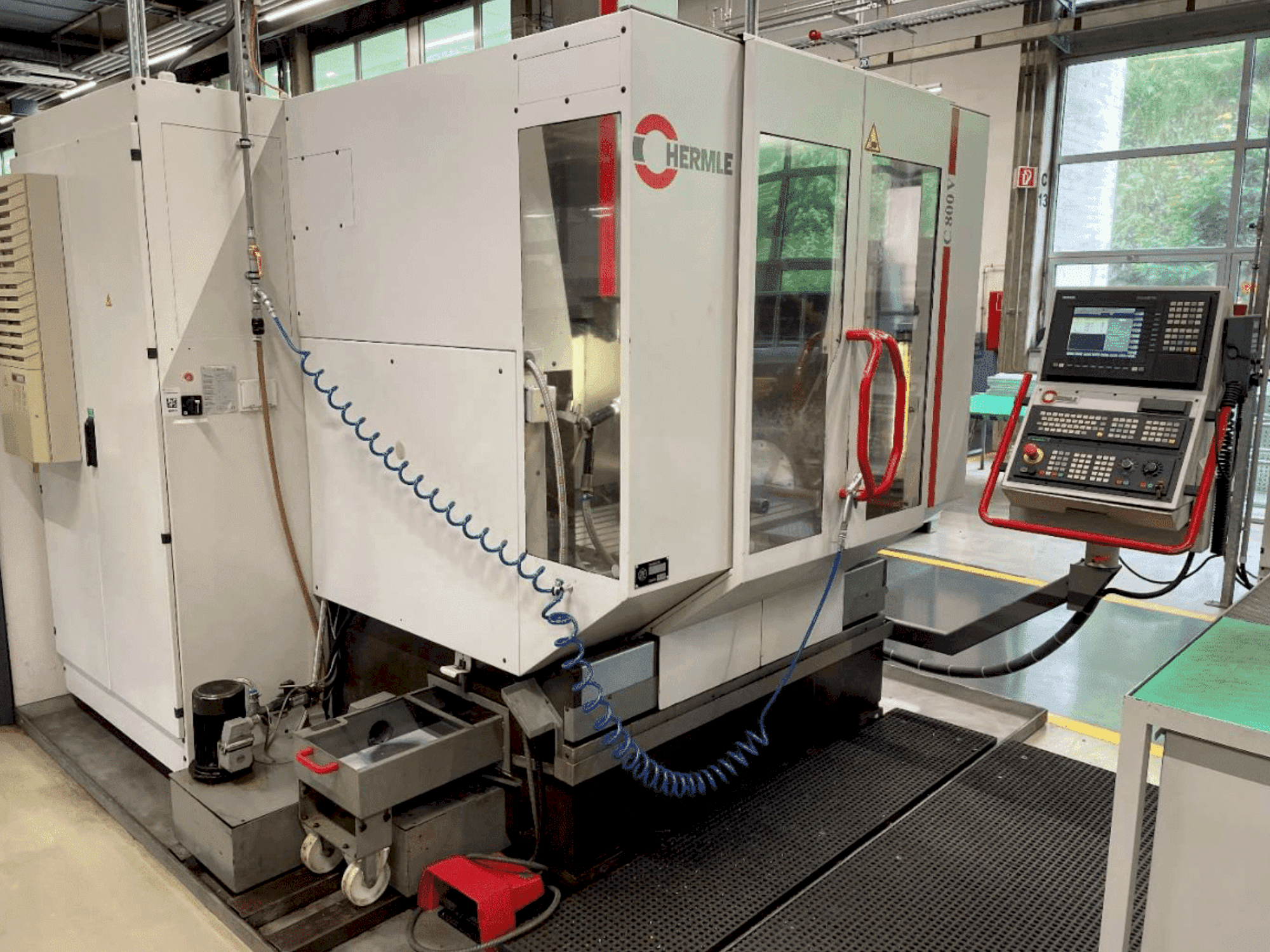

HERMLE - C800VDE-MIL-HER-1999-00003

Masinate eelised

Tehnilised masina eelised

• Jahutusvedeliku paak: 300 l; 40 l/min 3 baari juures

• Laua suurus: tööpind ca 1000 mm x 560 mm

• Ruumivajadus: 4. 5 x 3. 3 m

• Saadaval olevad seadmed: 2

Lisainfo

Masin on veel voolu all

Kuni 1500 kg kaaluvaid toorikuid saab töödelda maksimaalse kinnituspinnaga 1000 x 560 mm.
Tööriistavahetaja kokku 30 hoidikupositsiooniga

300-liitrine jahutusvedeliku mahuti

Kinnituslaud

1000 x 560 mm

Juhtimissüsteem

Siemens S 840 D ekraanil põhinev radade juhtimine

Jahutusvedeliku süsteem - määrimine

Jahutusvedeliku mahutavus: 300 liitrit

Voolukiirus/rõhk: 40 l/min 3 baari juures

Automaatne määrimine - detsentraliseeritud koos määrdedosaatoriga

Pneumaatika:

Suruõhuühendus p ≥ 6,0 baari

Suruõhu tarbimine 6,0 baari juures (standard): umbes 9,0 Nm³/h

Suruõhu tarbimine koos täiendava puhumisseadmega 6,0 bar juures:

+ umbes 58 Nm³/h

Suruõhutarbimine koos täiendava SF-spindliga 6,0 baari juures:

+ umbes 26 Nm³/h

Elektrisüsteem:

Tööpinge: 400 V; 3 PH: 50 Hz.

Juhtimispinge: 220 V AG; 24 V DC

Ühendatud kogukoormus (standardne masin 8000 või 15000 rpm) 32 kVA

Ühendatud kogukoormus (sisemise jahutusvedeliku või muude elektriliste lisaseadmetega) 43 kVA

Kaabli ristlõige 16 mm²

Kaitsme kaitse 63 A

Mõõtmed - kaal

HERMLE C 800 V - koos kaitsekarbiga (pikkus x laius x kõrgus) 2,70 × 2,21 × 2,93 m

Ruumivajadus (pikkus x laius) 4,50 × 3,50 m

Kogumass umbes 7200 kg

Tööriistavahetaja 30 tööriistakohaga rõngassalongis

Spindelmootori võimsus 100 % töötsükli juures 10,5 kW

Pöörlemissagedusvahemik: Spindli pöörlemiskiirused on sujuvalt reguleeritavad 20 ... 8000 p/min

Tööriistahoidja ISO 40 sarnane DIN 2079-le

Tööriista kinnitus hüdromehaaniline, kinnitusjõud 8000 p/min*' 11 kN

Tööriista kinnitus: hüdromehaaniline, kinnitusjõud 15000 min* 9,3 kN

Spindli läbimõõt esilaagri juures: 70 mm

Söötmisajam

Individuaalsed söödamootorid iga telje jaoks - kolmefaasiline (harjadeta):

Söötmisvahemik X, Y ja 2: käsitsi / programmiga juhitav:

1 ... 2 000 / 30 000 mm/min.

Söötmisjõud kõigil telgedel (80% töötsükli juures): 8,000 N

Liikumine telgedel X-Y-Z: 35 m/min

Mineraalvalu kasutamine (8 korda suurem masina summutus), ei ole käigukasti,

Valikuline katus, suruõhu summuti jne.

Valgustus

Masina valgustus 2 halogeenlampidega > 500 luksi

Tööpiirkond

Pikisuunaline X-telg: 800 mm

Y-telje ristteljestus: 600 mm

Vertikaalne Z-telg: 500 mm mm

Mõõtesüsteem

Otsemõõtmine X, Y, Z:

Eraldusvõime 0,1 µm

Sisendühik 0,1 µm

Inkrement 0,1 µm
