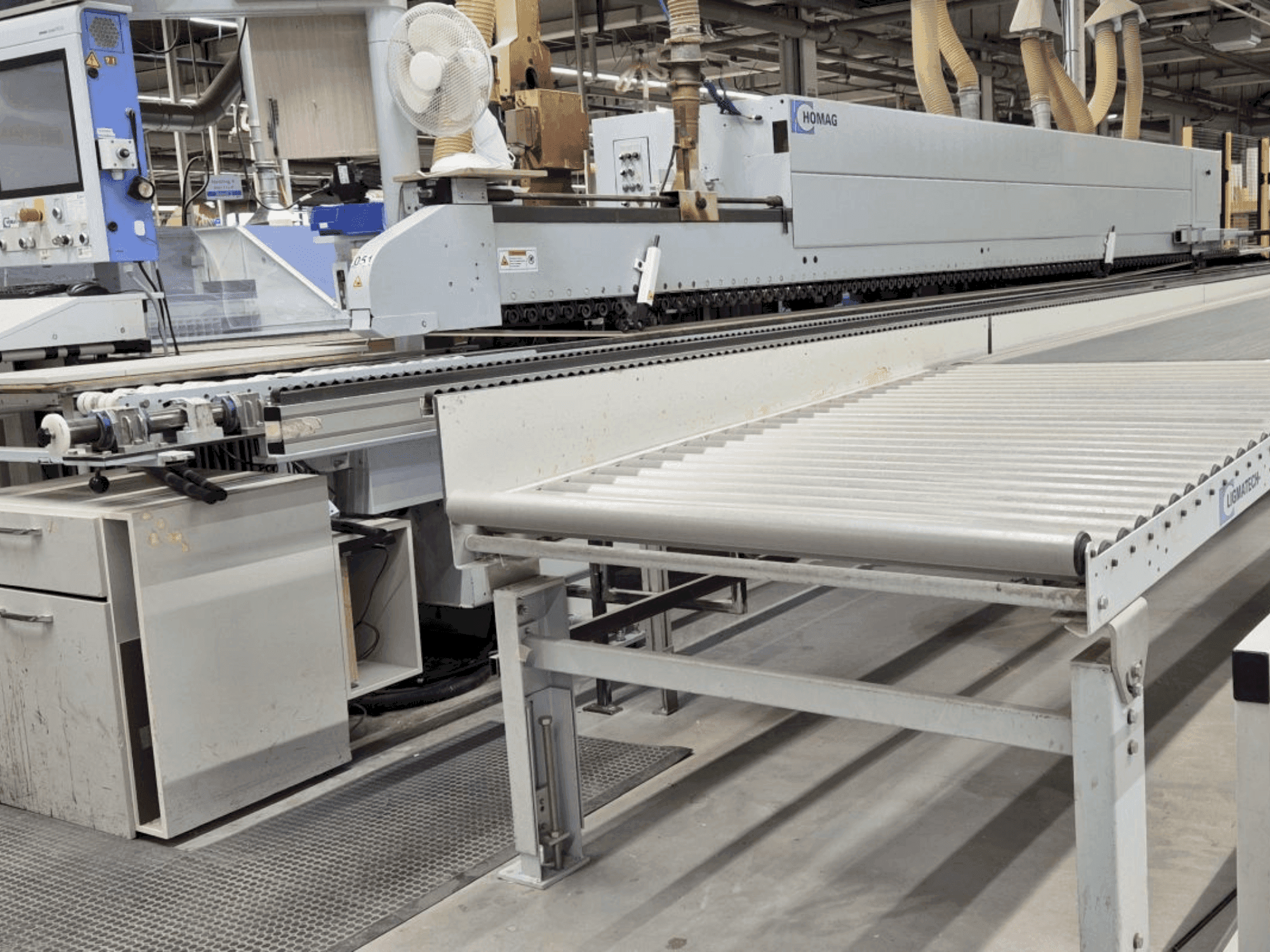

HOMAG - KAL 310/7/A3DE-EDG-HOM-2010-00001

• ISAS edge ajakiri: 28 positsioonid (valitavad servad)

• Liimimisseade: PU 34 süsteem koos PU-sulatusseadmega (võimsus kuni 6 kg/h), 2 kg liimikonteiner, QA liimi pealekandmise seade.

• Surveosa: 4 surverulli

• Eraldusvahendi pihustusüksus: Ülemine ja alumine pealekandmine

• Ühendusfreesimisüksus: 2 mootorit, igaüks 3 kW, 150 Hz, 9 000 pööret minutis; pneumaatiliselt juhitav sissevoolufreesimise tööks.

• Eelfreesimisüksus: 2 mootorit, igaüks 0,55 kW, 200 Hz, 12 000 pööret minutis; topeltrullide jälgimine; elektropneumaatiline tagasitõmbamine.

• Lõppfreesimisüksus (WK 13 - fassaadi/joonlaudade freesimine): 2 mootorit, kumbki 0,4 kW, 200 Hz, 12 000 p/min; elektropneumaatiline reguleerimine 2 asendisse (tasasuunaline ja üleulatuv).

• Profiiliüksus FK 11 (käsitsi): Serva üleulatuvate servade töötlemiseks ülevalt/alla ja eesmiste/tagumiste servade kärpimiseks; 2 mootorit, igaüks 0,4 kW, 200 Hz, 12 000 p/min.

• Universaalfreesimisseade UF 11: 1 mootor 4 kW, 150 Hz, 9 000 p/min; 90° pööratav, elektropneumaatiliselt juhitav; HSK 63 F tööriistahoidik koos nupuvajutusega.

• Profiilikaabits PN 10: Pneumaatiline reguleerimine tööpiirkonnast külgsuunalise tagasitõmbamise jaoks.

• Viimistlusseade FA 11 (ülalt/alla): Liimliidese kraapija; puhastusvedeliku pealekandmine; 2 mootoriga puhastusüksus; reguleeritav kõrgus ülemise survepalga abil

• Masina juhtimine: 19-tolline puuteekraaniga juhtimine

Lisavarustus

• Tagasi-tagasi konveieri süsteem: BUMERANG ZHR05

  • Kalduva õhkpadjaga laud: pikkus 2000 mm, laius 1000 mm

  • Konveierilindi laius: 1 100 mm

  • Töödetaili parameetrid:

    • Pikkus: 300-2 500 mm

    • Laius: 60-1,100 mm või pikkus 300-800 mm laiuse >1,100-2,000 mm korral.

    • Paksus: 8-60 mm

  • Nelipoolse töötlemise korral: Min. detail 300 x 300 mm; Max. detail 2,000 x 800 mm

• Rullikandur laiade detailide jaoks
