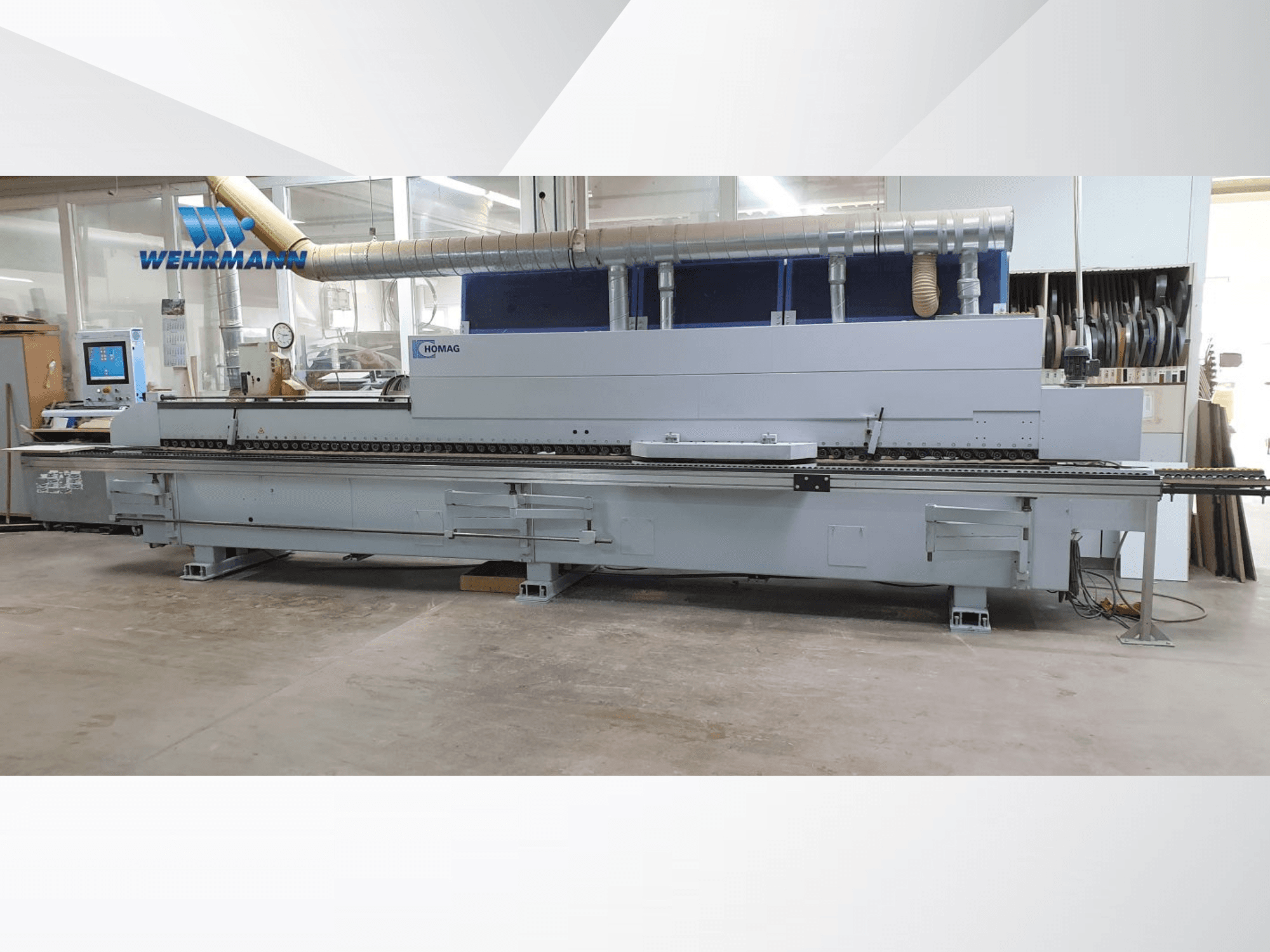

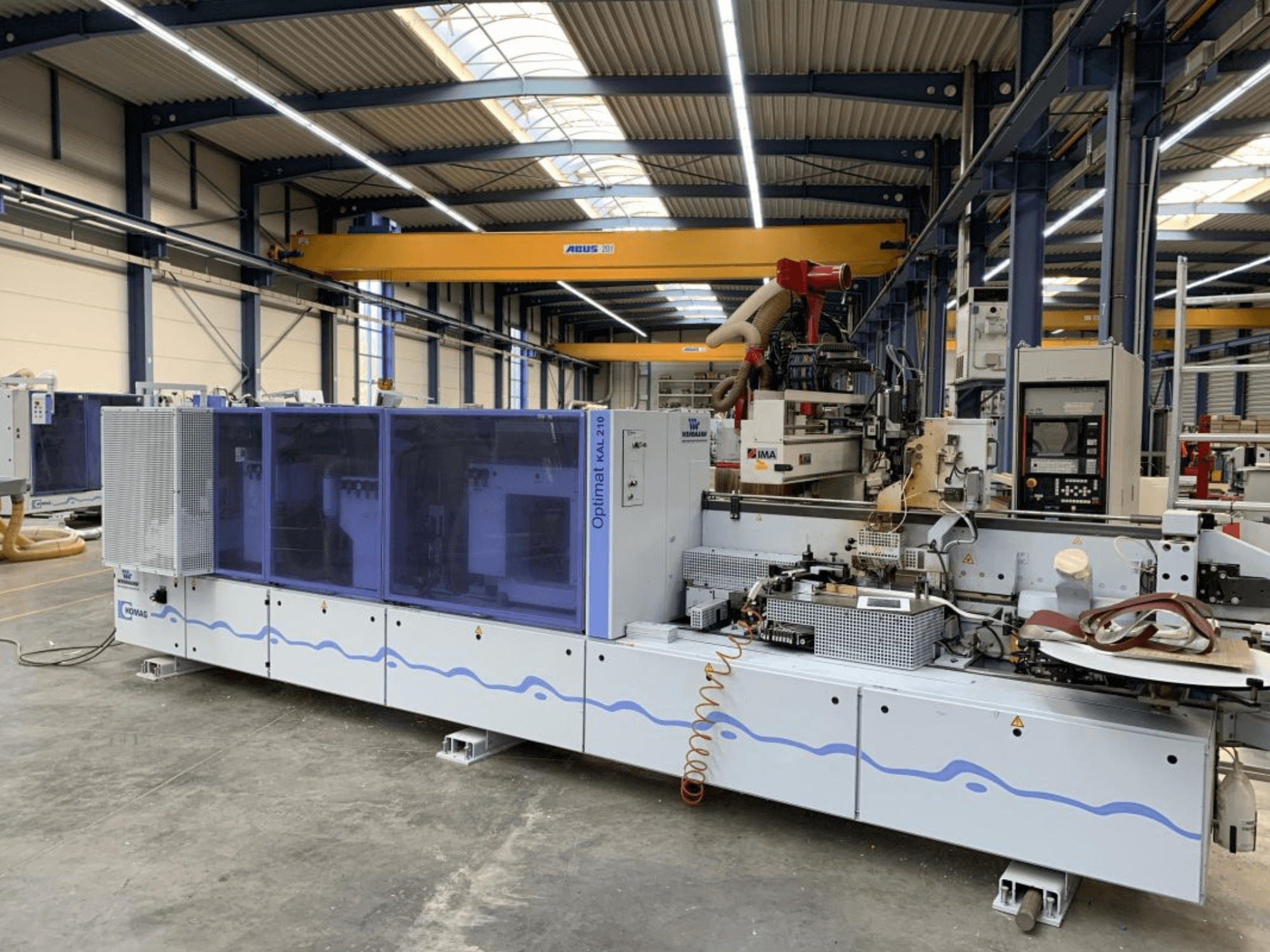

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

ühepoolne servaliimimismasin

Tootja: HOMAG

Tüüp: Optimat KAL210/6/A20/S2

Aasta: 2008

Ühepoolne masin

töödetailide sirgete servade ühendamiseks, erinevate

erinevate servamaterjalide viimistlemiseks rullist või ribadena,

kuni 20 mm servapaksusega, pikisuunas ja ristisuunas.

võimsusjuhtimissüsteem PC22

Kaasaegne Windows-põhine juhtimissüsteem

Tehnilised andmed

- Toitekiirus 18–25 m/min.

- Toitekiirus vormfreesimisel FK11 maks. 20 m/min.

- Töödetaili paksus 8–60 mm

- Servamaterjali riba maks. 0,4–20 mm

- Servamaterjali rull 0,3–3 mm

Liitmisfreesimisseade

- 2 mootorit, igaüks 3 kW, 150 Hz, 9 000 p/min

tööeseme serva liitekohtade freesimiseks enne liimimist

- mõlema mootori elektropneumaatiline juhtimine

Liimimisseade A20 – 2 rulliga

Quickmelt liimimisseade

- elektrooniline temperatuuri reguleerimine LED-ekraaniga

salv 1 rull käsitsi

- tahketele servadele, ribadele ja rullidele

- 1 serva etteandur

- 1 rullipidike

Survetsoon C

- 1 ajamiga eelpressimisrull, läbimõõt 150 mm

- 6 surverulli läbimõõduga 70 mm

otsalõikamisseade HL84 / 0,8 kW

- 2 mootorit, igaühe võimsusega 0,8 kW, sagedusega 200 Hz, pöörlemiskiirusega 12 000 p/min

- Mootoreid saab käsitsi pöörata kaldlõikamiseks

Eelhööveldamisseade 1,5 kW

- 2 üksteise kohal asuvat mootorit, igaüks 1,5 kW, 200 Hz, 12 000 p/min

Nurgade ümardamise freesimisseade FK11, käsitsi juhitav

- Tööeseme

tööeseme ülemise ja alumise serva töötlemiseks ning

tööeseme esi- ja tagaserva freesimiseks

Lintlihvimisseade KS 10

- Sirgete ja täispuidust servade lihvimiseks

Vibratsioonlihvimislint

Käsitsi reguleeritav lihvimisrõhk

Profiililiivapuhasti PS 10

- Alusele kinnitatav lihvimisseade

Profiilide lihvimiseks

Käsitsi reguleeritav lihvimisrõhk

Automatiseerimispakett faas / raadius KAL210/6/A20

- Sissetõmbejoone automaatne reguleerimine

- Survetsooni automaatne reguleerimine

- Pneumaatiline reguleerimine faasist sirgjoonelisele lõikele

- Pneumaatiline reguleerimine trimmimismootoritele tasapinnaliseks või eenduvaks trimmimiseks

- Eelfreesimisseadme pneumaatiline reguleerimine tasapinnaliseks või eenduvaks freesimiseks

- Automaatne reguleerimine faasist raadiusfreesimisele vormifreesimiseks

- Pneumaatiline reguleerimine PN10 / FA11

- Elektrooniline kõrguse reguleerimine

Märkus:

Tehnilised andmed ja kirjeldused on koopia tollasest tellimuse kinnitusest. Andmed on esitatud teavitamise eesmärgil ega ole siduvad.
