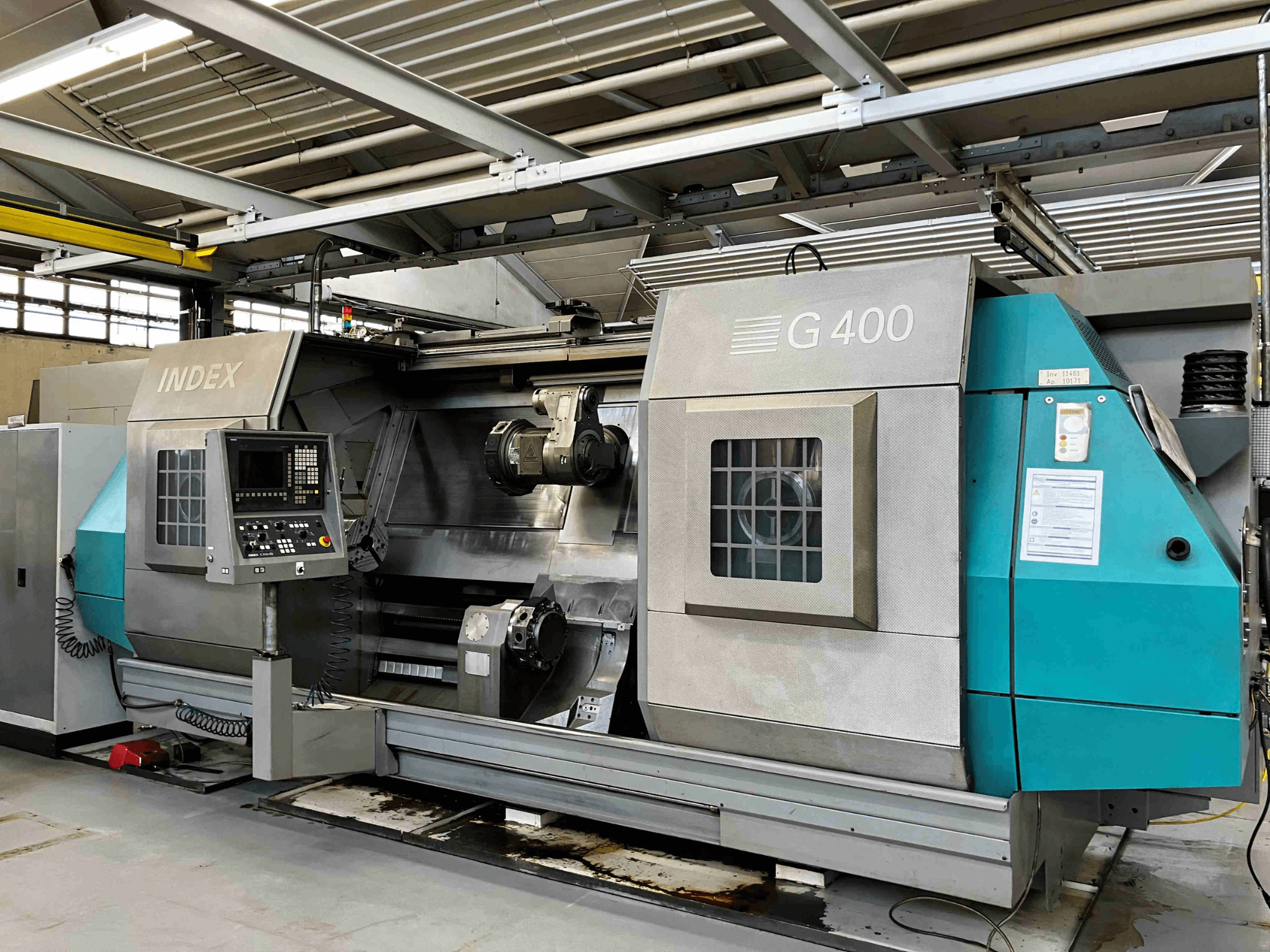

Index - G 400DE-TUR-IND-2008-00002

Põhispindel 0102 otsevedu

Maksimaalne materjali läbilaskevõime: 102 mm

Maksimaalne kiirus: 3000 pööret minutis

Eesmise laagri läbimõõt: 170 mm

Muutuva õõnesvõlliga mootor

Võimsus põhispindlil D102:

Võimsus 100/40% töötsükli juures: 53 kW/68 kW

Pöördemoment: 675 Nm/900 Nm

Tööspindli joondus- ja lülitusseade D102

2,5° sammud indekseerimisketta abil

Hüdrauliliselt käivitatud õõnes pingutus silinder D102 koos analoogilise pingutushoo jälgimisega

Materjalide vahekaugus: 102 mm

Hulk: 48 mm

Maksimaalne pingutusjõud (pingutus/koormus): 10 900 dN

Mitmekordne pingutusrõhu seade

Kinnitusrõhk, mis on reguleeritav vahemikus 8 kuni 80 baari põhispindli kinnitusballooni mitmeastmelise osade kataloogi abil. Madalamale pingutusrõhule üleminekuks vajalik pingi vabastusliikumine.

Tööriistakandja 1 (standardvarustus)

Ristliug X, Z, pöörlemispikkus 2000 mm.

Sisemise jahutusvedeliku juurdevoolu ja sulgemisventiiliga, kuulikruvid D=40 mm

X-teljel, D=50 mm Z-teljel. Teljed on kaitstud ülekoormusklemmidega, X-telje vastukaal.

Telg X Z

Töövõtu mm: 320 2000

Kiirliikumise kiirus m/min: 20 40

Etteandevõime N: 14000 14000

X-telje mõõtesüsteem: Klaasskaala (absoluutne)

Z-telg: ROQ-kooder (absoluutne)

X-Y-Z-B korpus (WT1)

Vahelduvvoolumootoriga torn, positsioneeritud hammasrataste abil, hüdrauliliselt lukustatud

Y-teljeline põtkur, hüdrostaatiliselt paigaldatud, lukustatav hammasrataste abil

Kuulikruvi, D=40 mm

Ülekoormuse sidur

Liikumine: 220 mm

Kiirliikumise kiirus: 12 m/min

Söötmisjõud: 24 000 N

ROQ-kooder (abs)

B-telje ajam vahelduvvoolumootoriga

Pöördenurk: 360°

Tööriista ajam

kahe siduriga:

Maksimaalne kiirus: 6000 pööret minutis

Võimsus (25%) n= 6,000 juures: 17 kW

Maksimaalne pöördemoment (25%): 37 Nm

Ketasrevolver 12 jaamaga ristliuguril 1

Tööriistahoidja süsteem DIN 69880-40x63

Suurem korratavus tööriista vahetamisel tänu täiendavatele W-pesadele

Multifunktsionaalne seade ristkanduril 1

Maksimaalne kiirus: 6000/1500 pööret minutis

Käigukast: i=4

Pöördemoment: 36/144 Nm

Tööriistad: SK50

Esilaagri läbimõõt: 75 mm

Sisemine jahutusvedeliku läbiviik, kettavedrustuse kinnitus

Tööriistakandja 2, paremal - X, Z

Pööramise pikkus 2000 mm, eelistatavalt

vastaspindliga masin sisemise jahutusvedeliku etteande ja sulgemisventiiliga, revolvri juhtimine AG-mootori kaudu, kuulikruvid D= 50 mm Z-telje puhul, D= 40 mm X-telje puhul. Teljed on kaitstud ülekoormusklemmidega, X-telje vastukaalusüsteem.

Revolveri pea on orienteeritud paremale vastasspindli suunas.

Telg X Z

Liikumine mm 210 2000

Kiirliikumise kiirus m/min 20 40

Söötmisjõud N 8600 14000

X-telje mõõtesüsteem: klaasskaala (abs)

Z-telg: ROD-kooder (abs)

Kettapöördeketta 10 ristkalda peal 2

Tööriistahoidja süsteem DIN 69880-40x63

Suurem korratavus tööriista vahetamise ajal tänu täiendavatele W-pesadele

Positsioneeritud näopoolse hammasratta abil, hüdrauliliselt lukustatud

Vastaspindel D102, suurus 11-DIN 55026/55021 ja ISO 702/1

Pööramise pikkus 2000 mm

Z-telje liugur, mida ajab vahelduvvoolumootor ja 50 mm läbimõõduga kuulikruvi

telje ajam on kaitstud ülekoormuslülitiga

Tööasendis hoiab liugurit vahelduvvoolumootor vastu peatust.

Pea- ja vastasspindli vahele kinnitatud töödeldavate detailide töötlemist ei toeta vastasspindel, ei aksiaalse kinnitusjõu ega Z-telje vastasspindli asendi jälgimise abil.

Kui selline funktsioon on vajalik, on täiendavalt vajalik tagapöördefunktsiooni lisavõimalus.

Z-telje mõõtesüsteem: ROQ-kooder (abs)

Maksimaalne materjali läbimõõt: 102 mm

Maksimaalne spindli pöörlemiskiirus: 3000 p/min

Eesmise laagri läbimõõt: 170 mm

Kiirliikumine: 30 m/min

Söötmisjõud: 7200 N

Reguleeritav kolmefaasiline ajam (vahelduvvoolu õõnesvõlli mootor).

Võimsus vastasspindel D102:

Võimsus 100/40% töötsükli juures: 53/68 kW

Pöördemoment: 675/900 Nm

Vastaspindli joondus- ja lülitusseade D102

2,5-kraadine astmestik indekseerimisketta abil.

Hüdrauliliselt käivitatud õõnes pingutus silinder D102 analoogilise pingutushoo jälgimisega.

Materjalide mahutavus: 102 mm

Löögi pikkus: 48 mm

Maksimaalne pingutusjõud (tõmbe-/koormusjõud): 10 900 dN

Mitmekordne pingutusrõhu seade

Pingutusrõhk reguleeritav vahemikus 8-80 bar (mitu seadistust saadaval pingutusballooni osade kataloogis). Vastaspindel; madalamale pingutusrõhule üleminekuks on vajalik pingi vabastusliikumine.

Automaatne liuguks, hüdrauliliselt käivitatud

INDEX C200-4D juhtimissüsteem

- Modulaarne multiprotsessorjuhtimine, mis on integreeritud Simodrive 611 digitaalsesse inverterisüsteemi (identne Sinumerik 840D-ga).

- Juhtpaneel - AT-ühilduv arvuti Windowsi operatsioonisüsteemiga ja lameekraaniga ekraaniga
