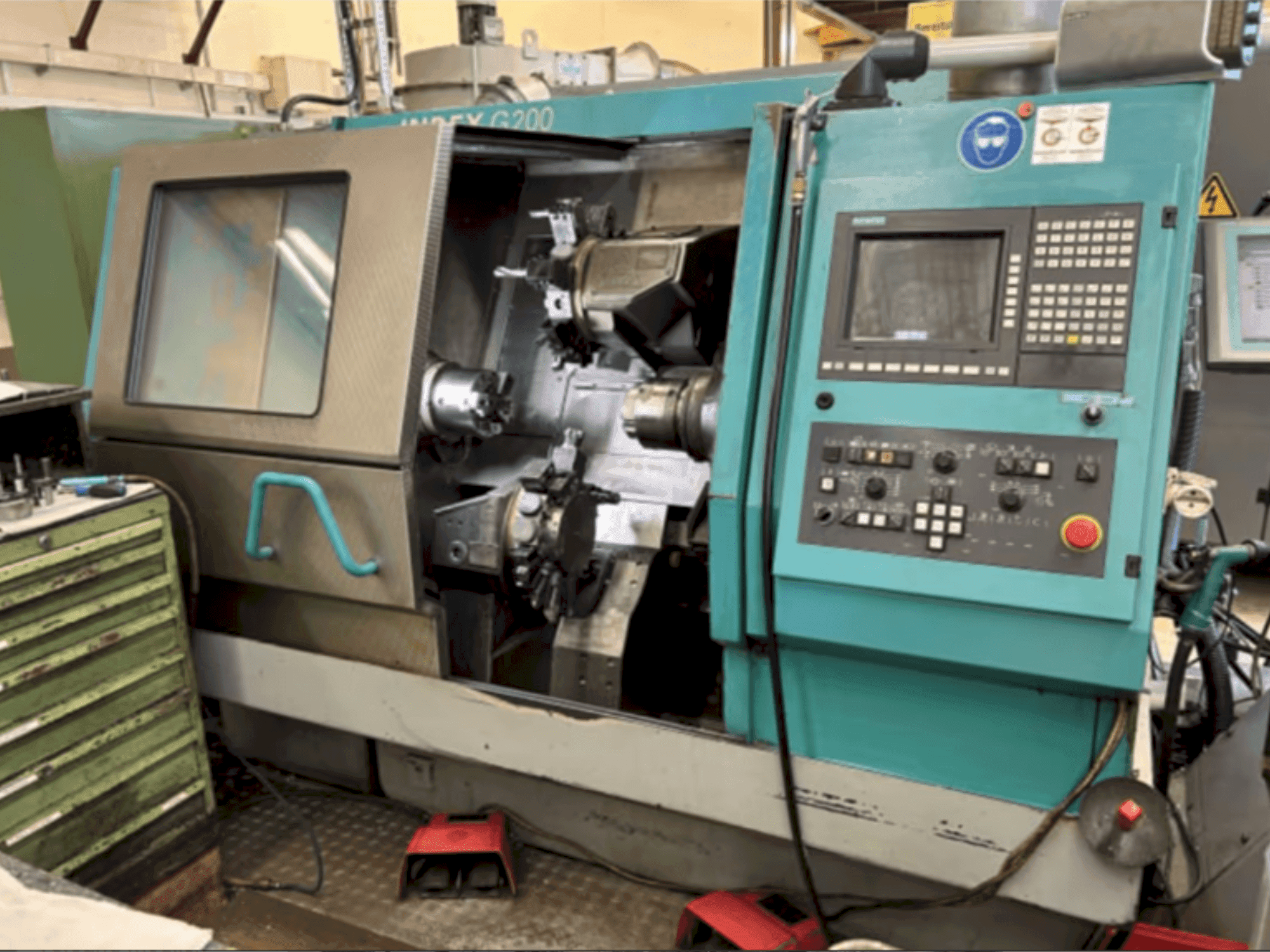

Index - G200 CDE-TUR-IND-2000-00003

Lisavarustus

• Sünkroonseade vastasspindli töötlemiseks

• Tööriistakandja 3 sünkroonspindli jaoks (tagantjärele töötlemine)

• Täiendav freespindel

• Keermeviskefreesimise ja hulknurkade treimise seade

• Haardevaba tööriistavahetus (6 tööriista, HKS-50 B, KM40)

• Töödetailide käsitsemine WHU100

• koos c-teljega

• ei ole juhitavaid tööriistu

Masina eelised

Tehnilised masina eelised

• Ruumivajadus (ilma materjalijuhtimiseta): 3580 x 3108 mm

• Juhtimisseade: eraldusvõime: 0. 001 mm (sisend/väljund/korrektsioon)

• Ulatuslik liikumisvahemik mitme telje konfiguratsiooniga

• Kõrge täpsus 0. 001 mm eraldusvõimega numbrilise juhtimise puhul

• Mitmekülgsed laiendusastmed ja lisaseadmed laiendatud funktsionaalsuse tagamiseks

Lisateave

Liikumine Ristliug 1 (ülal) - XYZB-teljed: X-telg: Liuguri liikumistee 155 mm, etteandmisjõud 5000 N, kiire liikumine 20 m/min, eraldusvõime 0,0005 mm Y-telg: Liuguri liikumistee 120 mm, söötmisjõud 10000 N, kiire liikumine 7,5 m/min, eraldusvõime 0,0005 mm Z-telg: B-telg (pöörlev): liuguri liikumistee 590 mm, etteandmisjõud 5000 N, kiire liikumine 30 m/min, lahutusvõime 0,001 mm: 360° pöörlemisvahemik, nurgaastmed 5° (lukustusega), eraldusvõime 0,001° (klambriga), lülitusaeg 180°: 1 s Ristliug 2 (alumine) - XZ-teljed: X-telg: Z-telg: liuguri liikumine 105 mm, etteandmisjõud 5000 N, kiire liikumine 20 m/min, eraldusvõime 0,0005 mm: Liuguri teekond 307 mm, söötmisjõud 5000 N, kiire liikumine 30 m/min, lahutusvõime 0,001 mm Revolver Revolver paremal: X-telg: Z-telg: Tail Stock Center kaugus: 400 mm Survejõud (max): 5500 N Drive: Hüdrauliline või elektriline Meedia Toide: Hüdrauliline või elektriline Meedia: Hüdrauliline või elektriline: 400 V, 50/60 Hz Ühendatud koormus: 400 V, 50/60 Hz: Voolutarve: 20-45 kVA: 35-80 A Hüdraulikasüsteem: Hüdraulikasüsteem: hüdraulikasüsteem: hüdraulikasüsteem: hüdraulikasüsteem: 18 l/min Süsteemi rõhk: 90 baari Täitevõimsus: 70 liitrit Jahutusõlitussüsteem: Pumpade võimsus (lülitatav): 20 l/min 18 baari juures / 50 l/min 3 baari juures / 60 l/min 5-7 baari juures Täitekogus: 20 l/min 18 baari juures / 50 l/min 3 baari juures / 60 l/min 5-7 baari juures: Täitmismaht: umbes 230 liitrit Laastukonveier: Töödetailide hoidja: Hingedega lint või kraapimismasin: Põhispindel: DB5 sisekinnitus / D140 väliskinnitus, valikuline lühike koonus Vastaspindel: DB5 sisekinnitus / D140 väliskinnitus, valikuline lühike koonus: D140 väliskinnitus (lubatud on ainult tõmbekinnitus tsentraalide ja tooriku kinnituseks) 1. spindli andmed (põhi-/vastaspindel): Spindli vabastus (kinnitushoidik): Variandid: 30 mm / 42 mm / 60 mm / 65 mm Spindli Ø eesmises laagris: 75 mm (30 mm vahega) / 85 mm (42 mm) / 100 mm (60+65 mm) Kiirus (max): 75 mm (30 mm vahega) / 85 mm (42 mm) / 100 mm (60+65 mm): 7500 p/min (30 mm) / 6300 p/min (42 mm) / 5000 p/min (60 mm) Spindli nina: ISO 702/1 (suurus 4 või 5) Kiibi läbimõõt (detaili Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Pöördemoment (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Võimsus (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
