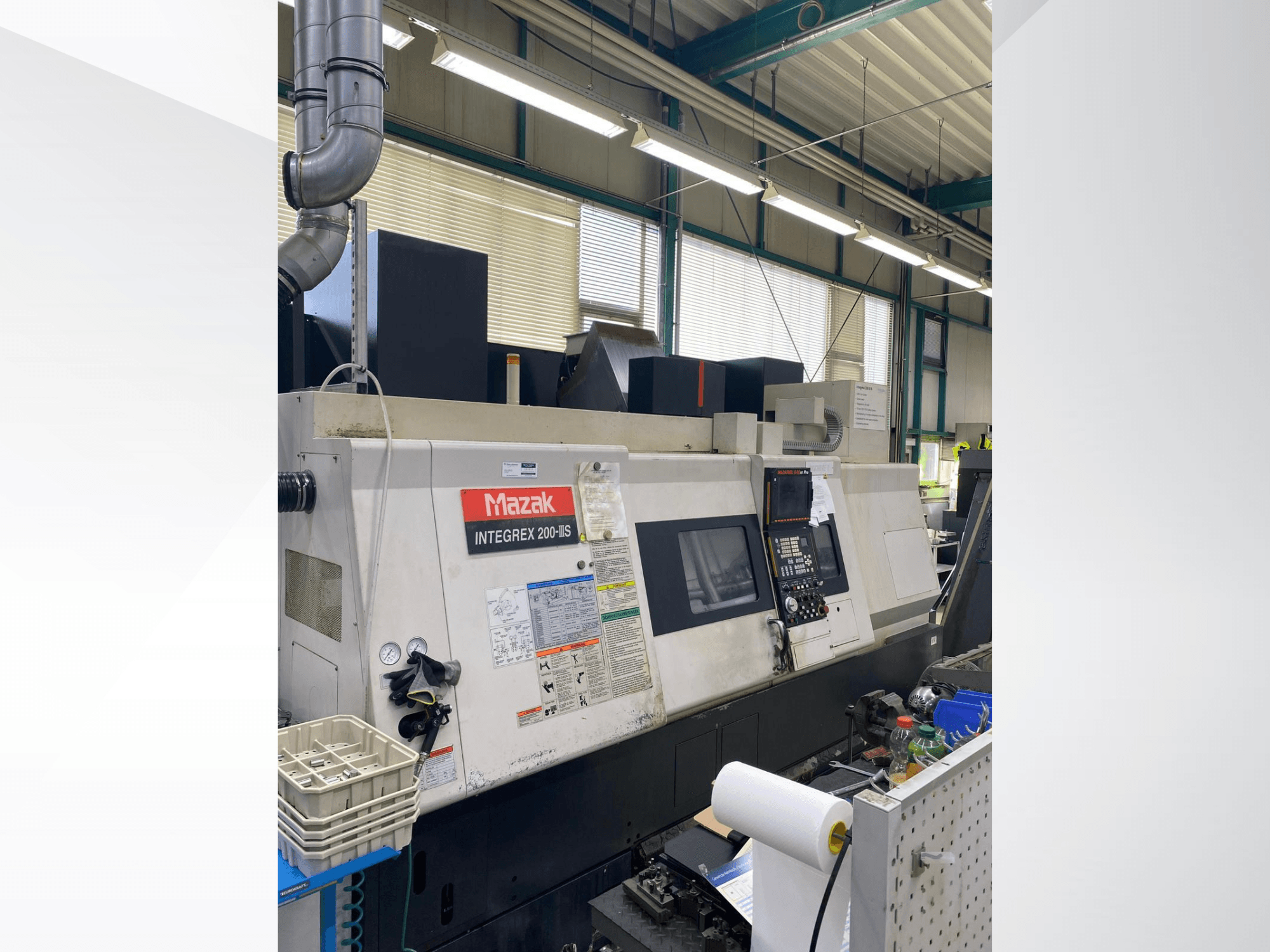

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maksimaalne pöörlemisläbimõõt: 660 mm

- Maksimaalne treimisdiameeter: 660 mm

- Maksimaalne treimisläbimõõt liuguri kohal: 500–660 mm

- Varraste maksimaalne töödiameter: 51 mm

- Tööeseme maksimaalne kaal (koos padruniga) – padruniga tööese: 100 kg

- Tööeseme maksimaalne kaal (koos padruniga) – võlli tööeseme puhul: 150 kg

- Peavõlli pöörlemiskiiruse vahemik (astmeteta): 35–5000 p/min

- Peavõlli ajamivõimsus (30-minutiline nimivõimsus / 100% pidev töö): 22 kW / 15 kW

- Peavõlli maksimaalne pöördemoment: 349 Nm

- Peavõlli ots: A2-6"

- Peavõlli ava: läbimõõt 76 mm

- Peavõlli padruni läbimõõt: 210 mm

- Peavõlli indekseerimine (C-telg): 0,0001°

- Teise spindli ajamivõimsus (30-minutiline nimivõimsus / 100% pidev töö): 18,5 kW / 15 kW

- Teise spindli pöörlemiskiiruse vahemik: 35–5000 p/min

- Teise spindli maksimaalne pöördemoment: 326 Nm

- Teise spindli indekseerimine (C-telg): 0,0001°

- Teise spindli padruni läbimõõt: 210 mm

- Tööriistatorni konstruktsioon: ühe spindliga torn statsionaarsete või ajamiga tööriistade jaoks

- Ajamiga tööriistade (IPM-mootor) ajamivõimsus (20% ED): 15 kW

- Ajamiga tööriistade maksimaalne pöördemoment: 120 Nm

- Ajamiga tööriistade pöörlemiskiiruse vahemik: 15–12 000 p/min

- Tööriista koonus: MAZAK KM 63 kiirvahetussüsteem (statsionaarsete tööriistade jaoks)

- Tööriistamagasini tüüp: trummel

- Tööriistamagasini mahutavus: 80 pesa (varustatud nii statsionaarsete kui ka ajamiga tööriistade jaoks)

- Tööriista kaal: maks. 10 kg

- Tööriista läbimõõt: maks. 90 mm

- Tööriista läbimõõt (kui kõrvalasuvad pesad on vabad): maks. 125 mm

- Tööriista pikkus: maks. 300 mm

- Tööriista vahetamise aeg (tööriist-tööriist, 1. etapp): umbes 1,3 s

- Y-telje liikumisulatus: +/- 80 mm

- W-telje liikumisulatus: 1050 mm

- B-telje pöördevahemik: -30° kuni +195°

- X-telje kiirliikumise kiirus: 38 m/min

- Y-telje kiirliikumise kiirus: 26 m/min

- Z-telje kiirliikumise kiirus: 38 m/min

- W-telje kiirliikumise kiirus: 30 m/min

- C-telje kiirliikumise kiirus: 400 p/min

- X-telje etteandekiirus: 0–8 000 mm/min

- Z-telje etteandekiirus: 0–8 000 mm/min

- Y-telje etteandekiirus: 0–8 000 mm/min

- Jahutusvedeliku paagi maht: 220 l

- Pumba tootlikkus: u. 20 l/min

- Pumba rõhk: u. 5 bar

- Pumba võimsus: 635 W

- Ühendatud koormus: 61,4 kVA

- Toitepinge: 400 V / 50 Hz

- Pneumaatiline rõhk: 5 bar, 500 l/min

- Kogutöötundid: 3 520 tundi (registreeritud 04.05.2026)

- Automaatse töötamise aeg: 1 581 tundi

- Automaatne lõikamisaeg: 1 267 tundi

- Puhas lõikamisaeg: 905 tundi

- Tööaeg: 615 tundi

- Standardvarustus / lisaseadmed:

- B-telg (0,0001° positsioneerimistelg)

- C-telg (0,0001°)

- Y-telg

- Teise spindli suund

- Pea- ja teise spindli sünkroniseerimine

- Hüdrauliline 3-lõuaga padrun, läbimõõt 210 mm, tüüp KITAGAWA B-208, koos 1 komplektiga pehmeid lõuad (peavõll)

- Hüdrauliline 3-lõuaga padrun läbimõõduga 210 mm, tüüp KITAGAWA B-208, koos 1 komplektiga pehmeid lõuad (teine spindel)

- Kahejalgne lüliti peavõlli ja teise võlli haakide avamiseks/sulgemiseks

- Pea- ja teise spindli padrunite seisundi (avatud/suletud) tagasiside

- Õhupuhastusseade kinnitusklambril (teine spindel)

- Tööriista paigaldaja (Tool Eye)

- Esiukselukustus

- Täielik jahutussüsteem

- Jahutusvedeliku ja laastude kaitse täielikult suletud tööpiirkonna kaudu

- Tööala valgustus

- Laastude konveierisüsteem (pildil on näha Mayfran ConSep seade)
