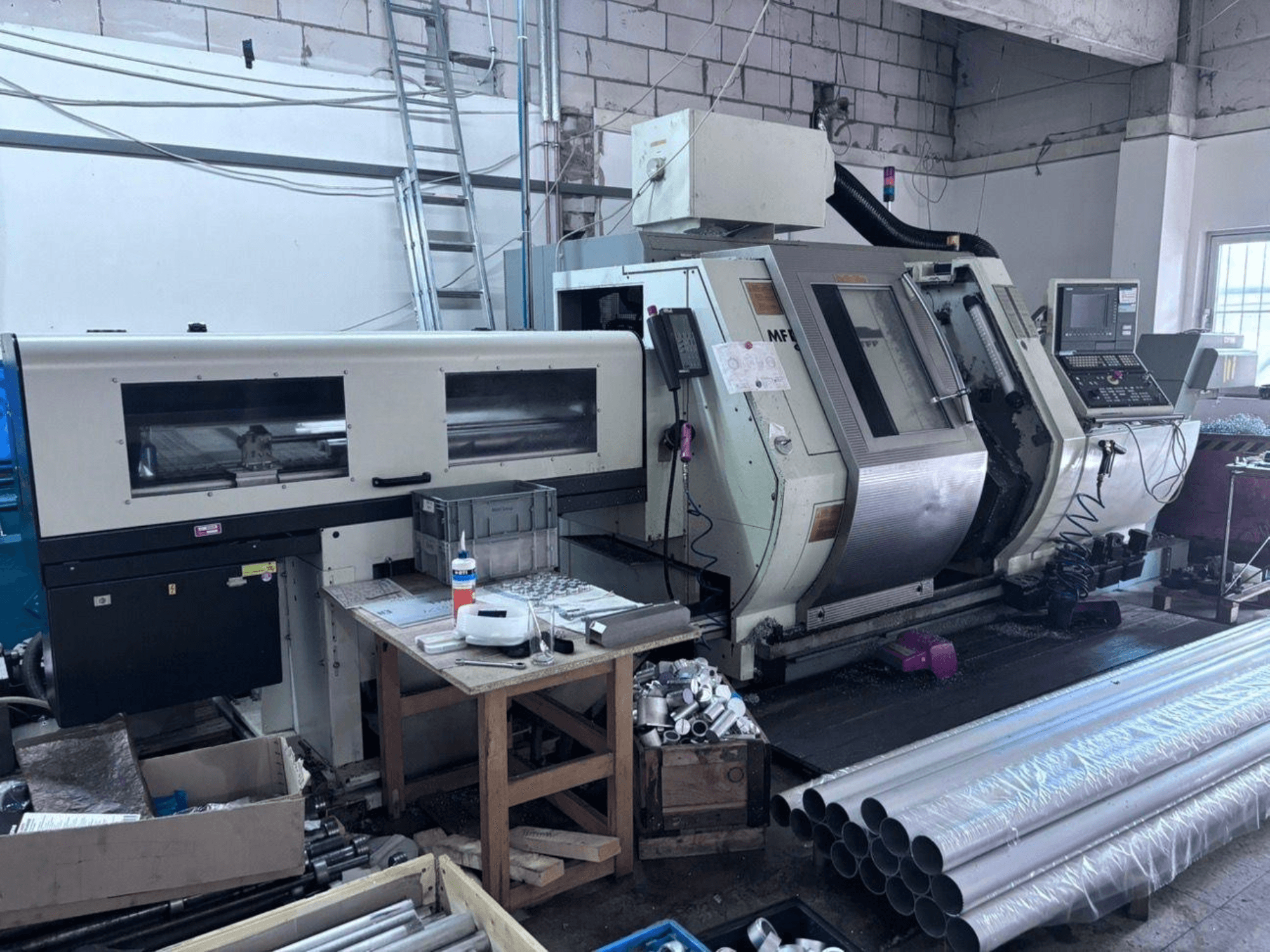

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEHNILISED ANDMED:

- Töölaua konstruktsioon: 45° kalduv töölaud, rulljuhikud

- Pöörlemisdiameeter: 240 mm

- Tavaline treimisdiameeter: 200 mm

- Spindli vahekaugus: 800 mm

- 1. liuguri X/Z liikumisulatus (risti/pikisuunas): 190 / 555 mm

- 2. liuguri X/Z liikumisulatus (risti/pikisuunas): 190 / 555 mm

- 1. liuguri Y-telje liikumisulatus: 40 mm

- 2. spindli pikisuunaline liikumisulatus: 600 mm

- Peavõll 1 (vasak):

- Pinguti läbimõõt: 200 mm

- Maksimaalne varraste läbimõõt: 65 mm

- Spindli pea lame äärik: 170 h5

- Spindli ava: 79 mm

- Tõmbetoru siseläbimõõt: 66 mm

- Eesmise laagri läbimõõt: 120 mm

- Ajamivõimsus (40/100% ED): 28 / 21 kW

- Pöörlemiskiiruse vahemik: 25–5000 p/min (min⁻¹)

- Pöörlemiskiirus: 850 p/min (min⁻¹)

- Maksimaalne pöördemoment (40/100% ED): 320 / 240 Nm

- Ajamitüüp: AC / 1 (ISM)

- C-telje kiirliikumine: 250 p/min (min⁻¹)

- C-telje hoidmispöördemoment: 200 Nm

- C-telje indekseerimistäpsus: 0,025°

- Vastuspindel / põhispindel 2 (parem):

- Pinguti läbimõõt: 200 mm

- Maksimaalne varraste läbimõõt: 42 mm

- Spindli pea lame äärik: 140 h5

- Spindli ava: 56 mm

- Tõmbetoru siseläbimõõt: 44 mm

- Eesmise laagri läbimõõt: 90 mm

- Ajamivõimsus (40/100% ED): 18 / 14 kW

- Pöörlemiskiiruse vahemik: 31–6300 p/min (min⁻¹)

- Pöörlemiskiirus: 1000 p/min (min⁻¹)

- Maksimaalne pöördemoment (40/100% ED): 130 / 173 Nm

- Ajamitüüp: AC / 1 (ISM)

- C-telje kiirliikumine: 250 p/min (min⁻¹)

- C-telje hoidmispöördemoment: 120 Nm

- C-telje indekseerimistäpsus: 0,025°

- Liugur 1 (ülemine):

- Kiirliikumine X/Z: 20 / 30 m/min (ilma Y-teljeta) või 20 / 7,5 / 30 m/min (X/Y/Z koos Y-teljega)

- Söötmisjõud X/Z: 4 / 7 kN

- Liikumistee eraldusvõime: 0,001 mm

- Kuulkruvi samm x läbimõõt: 12×28 / 15×32 mm (ilma Y-teljeta) või 12×28 / 5×32 / 15×32 mm (koos Y-teljega)

- Liugur 2 (alumine):

- Kiirliikumine X/Z: 20 / 30 m/min

- Söötmisjõud X/Z: 4 / 7 daN (kN)

- Liikumistee eraldusvõime: 0,001 mm

- Kuulkruvi samm x läbimõõt: 12x28 / 15x32 mm

- Liugur 3 (spindel 2, Z-liikumine):

- Kiirliikumine A: 30 m/min

- Söötmisjõud A: 7 kN

- Liikumistee eraldusvõime A: 0,001 mm

- Kuulkruvi samm x läbimõõt: 15x32 mm

- Tööriistatornid (ülemine ja alumine):

- Tööriistakohtade arv: 2 x 12

- Tööriista varre läbimõõt (DIN 69880 / VDI): 30 mm

- Ajamiga tööriistakohtade arv: 2 x 12

- Ajamiga tööriista võimsus (40/100% ED): 5 kW

- Ajamiga tööriista maksimaalne pöördemoment (40/100% ED): 16 Nm

- Ajamiga tööriistade pöörlemiskiiruse vahemik: 40–4000 p/min (min⁻¹)

- Elektrilised andmed:

- Pinge: 400 V (3-faasiline, 50 Hz)

- Ühendatud koormus: 65 kVA

- Nimetisvool: 95 A

- Varukaitse: 100 A

- Abipinge: 230 V / 24 V=

- Hüdraulikasüsteem:

- Paagi maht: u. 25 L

- Pumba võimsus: 2,2 kW

- Süsteemi maksimaalne rõhk: 80 bar

- Kinnitusseadme rõhk: 80 bar

- Jahutussüsteem ja filtreerimine:

- Mahuti maht: 200 l

- Pumba võimsus: 1,65 kW

- Vooluhulk 6 baari juures: 50 l/min

- Varustatud lindi-/paberfiltriga

- Masina mõõtmed ja kaal:

- Kogupikkus (koos laastukonveieriga): 4770 mm

- Kogusügavus (koos elektripaigaldiskapiga): 2220 mm

- Kogukõrgus (koos elektripaigaldiskapiga): 1950 mm
