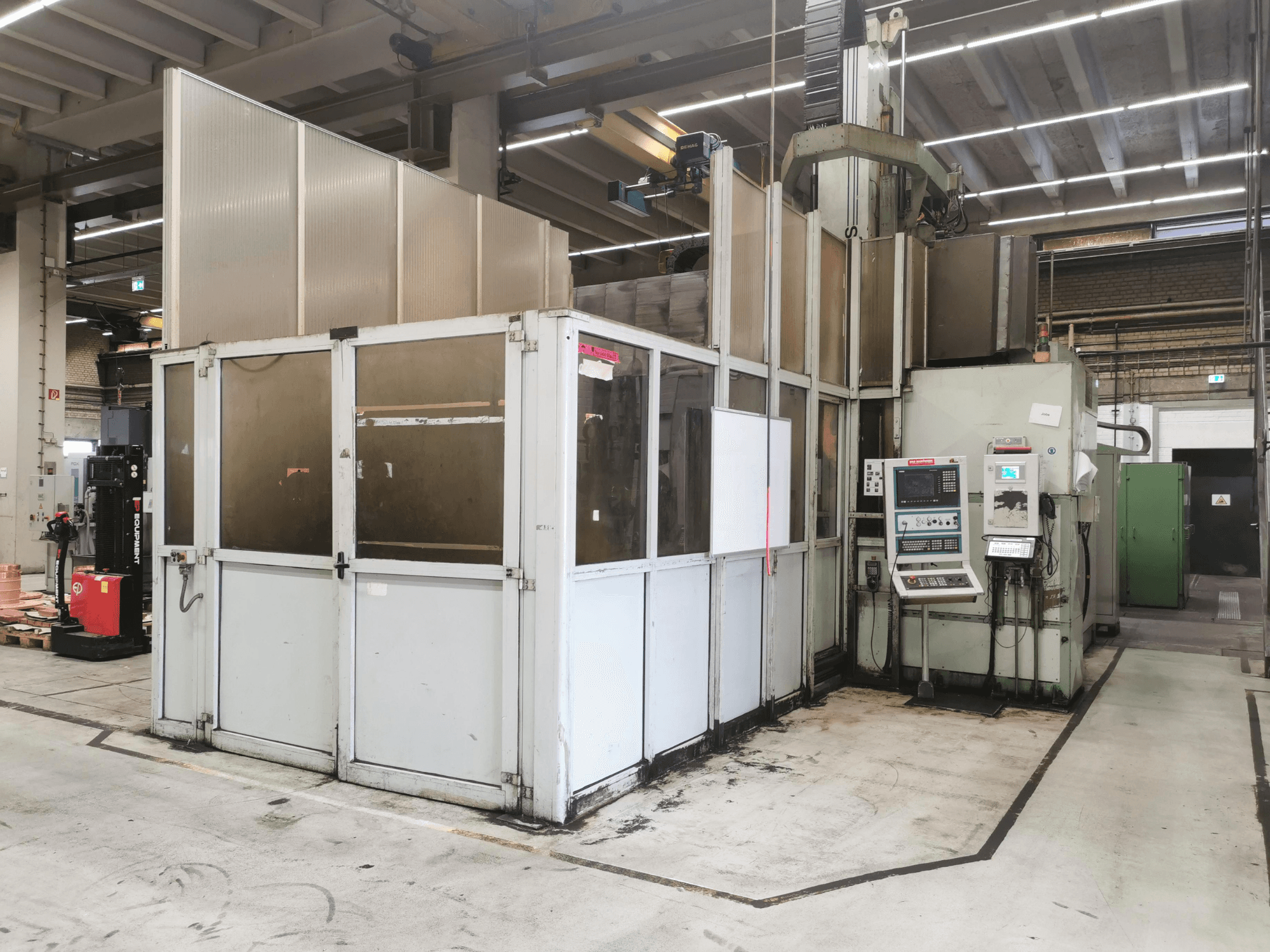

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Juhtimissüsteem: Siemens Sinumerik 840D (tarkvaraversioon 3.7 MMc 103, JO'CAM NC-juhtimissüsteem)

- Töötundid: 91 055,12 h

- Spindli töötunnid: 34 019,20 h

- X-telje liikumisulatus (pikisuunas): 3 400 mm (+ 2 000 mm palettivahetajate jaoks)

- Y-telje liikumisulatus (risti): 2 500 mm

- Z-telje liikumisulatus (vertikaalne): 1 250 mm

- Samba vahekaugus: 2 200 mm

- C-telg (pöörlev pea – esimene pööre): ±400°

- A-telg (pöörlev pea – teine pööre): 220° (±110°)

- Lineaarstelgede minimaalne positsioonisamm (X-Y-Z): 0,001 mm (0,00004 tolli) / 0,0005 mm

- Nurgtelgede minimaalne positsioonisamm (C-A): 1° (6 000 Nm)

- Lineaarstelgede kiirus (X-Y-Z): 5 kuni 16 000 mm/min

- Nurgatelgede kiirus (C/A): 50 / 30 kraadi/sekund

- Spindli koonus: HSK-A-63

- Spindli pöörlemiskiirus: 500–4 000 pööret minutis

- Spindli mootori võimsus S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Spindli mootori tüüp: Siemens, tüüp DMR 160.AS.4.FFS

- Pöörleva pea pöördepunkt: 250 mm

- Tööpinda mõõtmed: 3 000 × 1 500 mm

- Tööpinda kandevõime: 12 000 kg

- Kaubaaluse mõõtmed: 2 500 x 1 500 mm

- Paleti kandevõime: 8 000 kg

- Tööriistamagasiini mahutavus: 16 / 32 positsiooni (ketitüüpi)

- JO'TOOL staatilise hoidiku mahutavus: 12–360 tööriista

- Toitepinge: ~70–96 kVA

- Kolmefaasiline toitepinge: 380 V – 50 Hz / 480 V – 60 Hz

- Masina baaskaal: 50 000 kg

- Masina mõõtmed (põrandapind): 11 000 mm × 7 000 mm / 11 200 mm × 6 400 mm

- Suruõhupumbad / jahutusvedeliku paak: Johnson (tihendusmaterjal: Viton)

- Lisavarustus ja tarvikud: nurgapea, 2 kahvli pead, peade hoidja, 2 keerutavat pead, peaga puurvarras, peata puurvarras, 3-A pea kinnitus, täielik asendusvõll, kõik uued või remonditud teljemootorid laos, dokumentatsioon umbes 4 kaustas (sh kasutusjuhendid, remondiarved, 2006. aasta defektiaruanne olemas)
