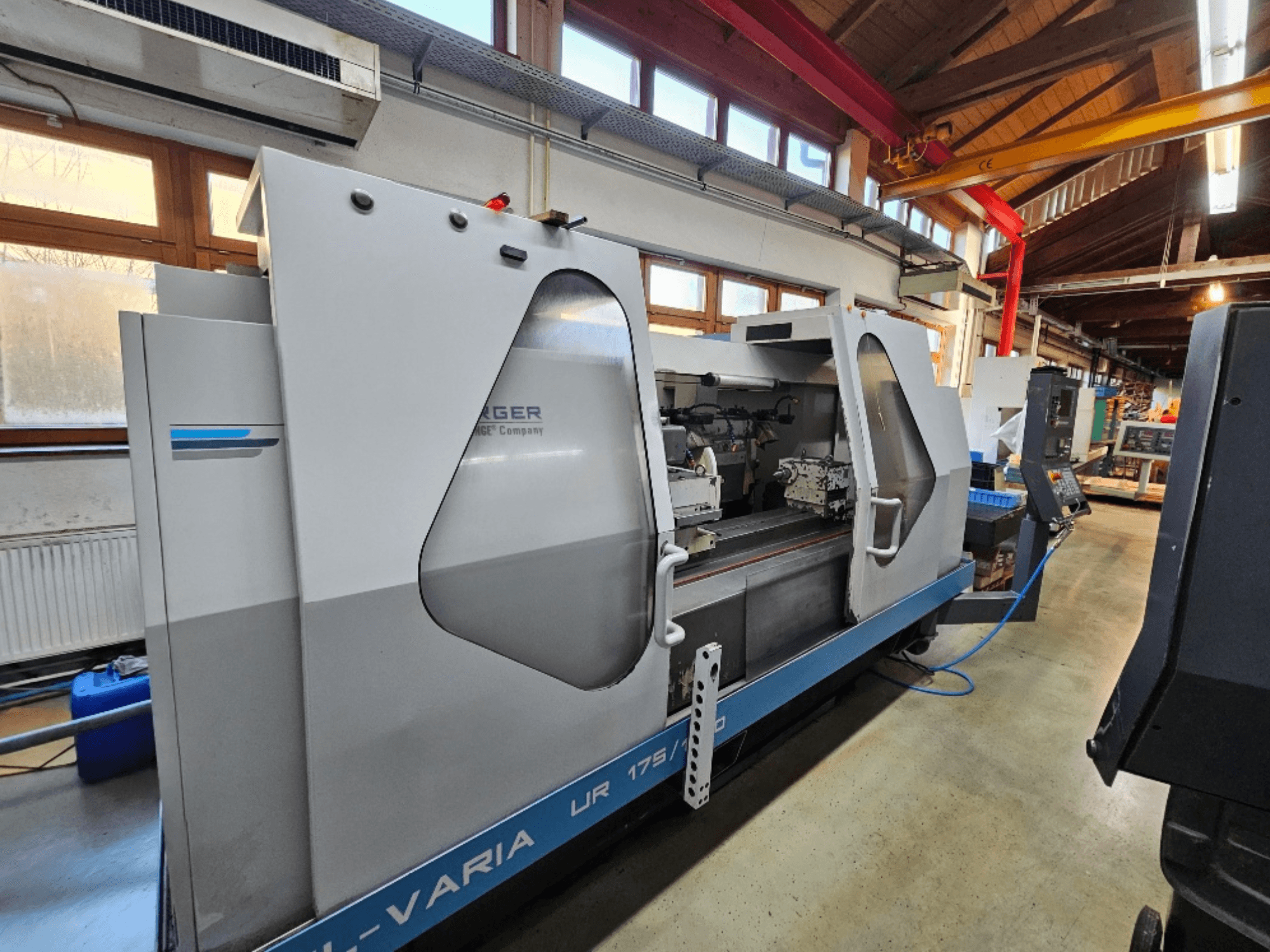

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Võimsus: keskkoha kõrgus 175 mm; keskkohtade vahel 1000 mm

• Konfiguratsioon: B-teljeline kallutatav lihvimispea.

Lihvimispea ja B-telg

• Saadaval on lihvimispead: R, RS, UR

• R pea pööratav: +30°

• RS/UR-pead, pöörlevate detailide indekseerimine:

  • Manuaalne indekseerimine: 180° kuni -190°, 2,5° sammud

  • Automaatne indekseerimine: 180° kuni -90° (või -30°), 2,5° sammud.

• B-telg (RS/UR-pead): pöörlemine +180° kuni -190° (mõned variandid on piiratud umbes +30°); eraldusvõime 0,1".

Tööpea

• Standardne tööpea (C-telg): pöörlemisnurk -30° kuni +120°.

  • Spindli kiirus: kuni 600 pööret minutis (astmeteta)

  • Paigalduskoonus: MK5; reduktsioonihülss MK5/MK4

  • Adapteri äärik: MK5 / DIN 55027 suurus 5

  • Pöördemomendi võimsus: 160 Nm

  • Maksimaalne töödeldav osa keskpunktide vahel: 150 kg

• Tööpea pöörleva spindliga:

  • C-telje pöördepunkt: -30° kuni +120°

  • Spindli pöörlemiskiirus: 5-500 p/min (astmeteta)

  • Paigalduskoonus: MK5

  • Pöördemomendi võimsus: 320 Nm (koos kinnitusseadmega)

  • Maksimaalne töödeldav detail tsentrite vahel: 220 kg

Tailstock

• Koonus: MK4

• Pöördkangi löök: 50 mm

• Mikroreguleerimine (lisavarustus): ±150 µm (±0,006 tolli)

Lihvimisrattad ja sisemine lihvimine

• UR-pea:

  • vasakpoolne ratas max: 400 × 63 mm

  • Parempoolne ratas max (lisavarustus): 400 × 50 mm

  • Maksimaalne sõidukiirus: 32 m/s

• R pea:

  • Ratas max: 500 × 100 mm

  • Maksimaalne perifeerse kiirus: 32 m/s 7,5 kW mootoriga; 45 m/s 9,2 kW mootoriga.

• RS-pea:

  • ratas max: 500 × 80 mm

  • Maksimumkiirus: 32 m/s 7,5 kW mootoriga; 45 m/s 9,2 kW mootoriga.

• Sisemine lihvimine (lisavarustus/seadis sellel masinal):

  • Kinnituspuur kõrgjõudlusega spindlite (HJN) jaoks: 80 mm

  • Paigalduspuur kõrgsageduslike spindlite (MFV) jaoks: 120 mm

Teljed ja lauad

• Z-telg (alumine laud):

  • Maksimaalne kiirus: 15 m/min

  • Resolutsioon: 0,5 mm (0,5 mm): 0,1 µm

  • Liikumine (1000 mm keskpunktide vaheline versioon): 1150 mm

• Ülemise laua pöörlemisvahemik (1000 mm tsentrite vahel): 0 kuni +9°

• X-telg (lihvimisliug):

  • Maksimaalne liikumine: 320 mm

  • Maksimaalne kiirus: 7,5 m/min

  • Resolutsioon: 1: 0,1 µm

Ajamimootorid

• X-telje liug: 0,94 kW (2000 min-¹)

• Z-telje laud: 0,94 kW (2000 min-¹)

• Indekseerimine / B-telg: 0,63 kW (3000 min-¹)

• Lihvpindel UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Lihvspindel R/RS (7,5 kW versioon): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Lihvspindel R/RS (9,2 kW versioon): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Tööpea (standard ja pöörlev): 3,1 kW (3000 min-¹)

• Hüdrauliline pump: 0,37/0,44 kW (1500/1800 min-¹)

• Hüdrostaatiline pump: 0,37/0,44 kW (1500/1800 min-¹)

Mõõtmed, kaal, kommunaalteenused (1000 mm keskpunktide vaheline versioon)

• Põrandapind (L × W): 3600 × 2000 mm

• Kaal: neto 5000 kg; bruto 6000 kg

• Minimaalne õhurõhk: 4 baari

• Müra: 70 dB(A)

Lisavarustus

• Vööfiltriga jahutussüsteem
